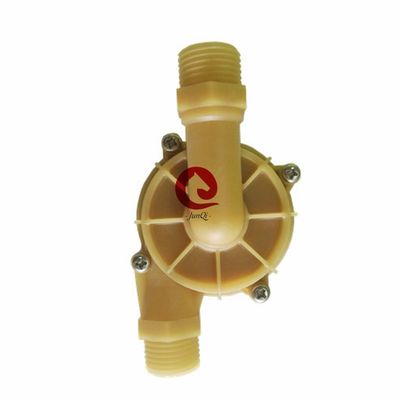

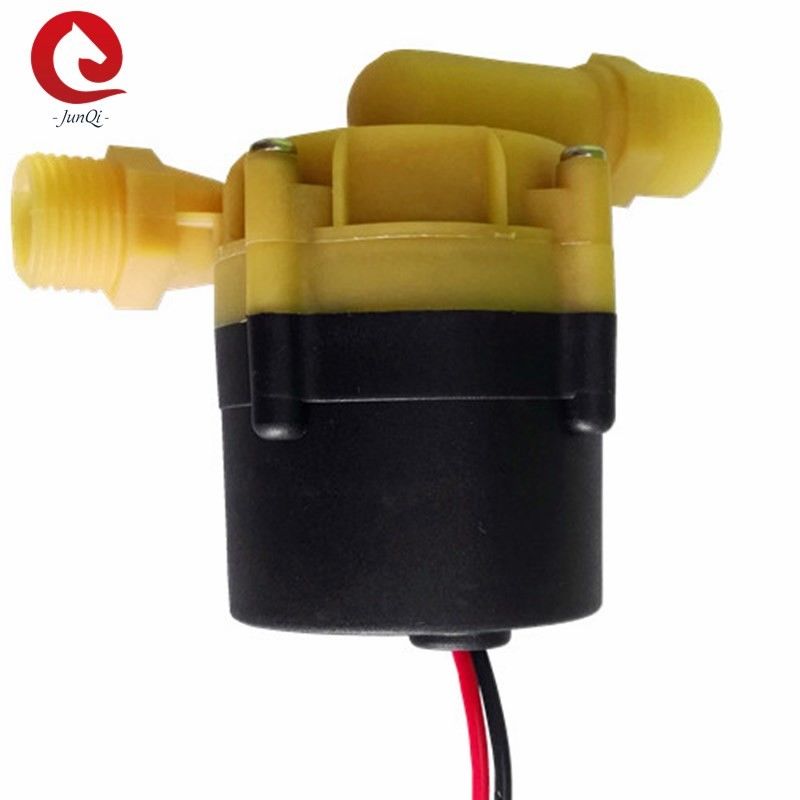

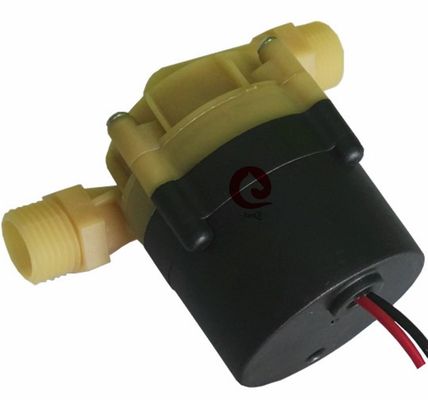

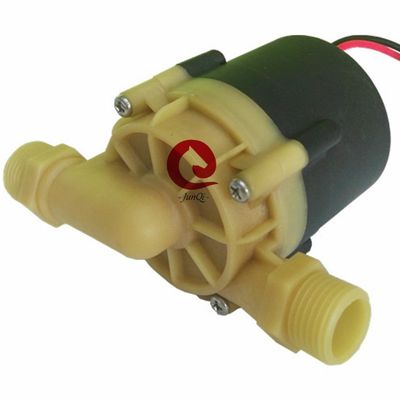

Небольшое 12V/24V Фиксированная скорость Бесбрюшевый двигатель постоянного тока Водяной насос Лазерное оборудование Водоохлаждающий водяной насос

JQ-P6202 Бесчещевой центробежный насос для электрического водонагревателя

JQ-P6202 серия Промышленный бесшовный насос для воды

Усиление/циркуляция/переменная частота/низкий уровень шума/центробежнаяУправление насосом/PWM

■ Применение

1: Солнечное отопление
2: Оборудование для очистки воды
3: Машины для питьевой воды
4: Автоматический водораспределитель
5: Оборудование для охлаждения водой
6: Охлаждение двигателя
7: Охлаждение отопительного оборудования
8Охлаждающие башни
9: Ирригационный ландшафт

■ Особенности
◆ Центробежный насос
◆ передача магнитной силы (структура щитового насоса)
◆ Высокоэффективный бесшовный постоянный ток, низкое потребление энергии, высокая эффективность, длительный срок службы.
◆ с широким диапазоном температуры работы
◆ Управление скоростью сигнала PWM
◆ с постоянным регулированием потока
◆ Защита от обратной полярности (необязательно)
◆ Защита от сухого движения (необязательно)
◆ Защита от перенапряжения и перенапряжения
◆ Перегрузка, защита от перегрева

■ Техническое описание (части, контактирующие с жидкостью)
Оборудование головки насоса: PK+GF
Импеллер: ИПП+ГФ
Перекрытие щита: PK+GF
Рукав вала: композитные материалы из углеродной смолы/ керамический рукав
Остров: ось керамики/остров из нержавеющей стали
Печатная кольца: EPDM

■ Двигательное устройство (включая двигатель)
Двигательный электромагнит: Магнитная формовка из пластика
Винты и орехи: SUS 304 из нержавеющей стали
Двигатель движения: безчешный мотор
Моторная проволока: PPA+GF (черный)
Оборудование насоса: PPS+GF ((Ультрафиолетовое сопротивление)
Подвеска: SUS 304 из нержавеющей стали
Кружок с брекетом: US 304 из нержавеющей стали + герметизирующее резиновое кольцо
водонепроницаемость на основе рейтинга IP65 (en60529)
Проводка: 3 провода / водонепроницаемый разъем по желанию
Диаметр сопла:20.5 мм (внутренний диаметр:14.5 мм)

■ Спецификации моделей

JQ-P6202-2Pin 24 В

■ Инструкции по монтажу
Насосы серии JQ-P6202 представляют собой центробежные насосы, которые требуют предварительной заправки,
Насос установлен в самом низком положении системы, чтобы гарантировать, что винт всегда погружен в жидкость, или предварительно заполненный насос перед включением.

1: Насос не должен работать в сухом режиме, хотя он может работать в сухом режиме в течение 30 секунд (после 30 секунд работы в сухом режиме он автоматически остановится), работа в сухом режиме будет производить шум,также увеличивает абразию вала и рукава вала.

2: Используйте рекомендуемую трубу с натяжкой диаметром, соединяющую впуск насоса, если вы используете впуск насоса шланга меньшего диаметра.Внешний воздух легче попасть в насос через трубопровод, это приведет к снижению производительности насоса, а также воздушные пузыри нанесут ущерб насосу.

3: С точки зрения направления входа в насос, винт вращается по часовой стрелке (см. стрелку на выходном выходе).

4: Насос может устанавливаться вертикально или горизонтально (см. рисунок 1).

5: Для того чтобы избежать сухого хода (воздух застрял в колесе), выход водонасоса должен быть вертикальным или в верхней части колеса (см. рисунок 1).

6: Присоединенная труба должна быть установлена вертикально (или без локтя в 20 см), чтобы воздух легко выпускался, выпускная труба не должна использоваться менее чем на 90 градусов локт (см. рисунок 2).

7: Нельзя использовать морскую воду или другое тяжелое загрязнение с крупнозернистыми примесями жидкости в качестве жидкой среды.

Рисунок 1 рисунок 2 рисунок 3

■ Параметр температуры
Средняя температура жидкости: от -25°C до +105°C (от -13°F до +221°F)
Рабочая температура окружающей среды: от -10°C до +100°C (14°F до +212°F)
Температура хранения: от -40°C до +70°C (от -40°F до +158°F)
(до 100 °C, но это сократит срок службы)

■ Давление системы
-0, 2 - 2,5 бара (100°С).
Продолжительность службы составляет более 20 000 часов на основе номинального напряжения и температуры окружающей среды 36 °C ((86 °F).

■ Диапазон напряжения
Номинальный водонасос 24 В, рабочий диапазон 18 - 30 В
Хотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя.Насос не может подвергаться воздействию теплового излучения окружающей среды..

Средняя жидкость: чистая вода, жидкая смесь (Вода с содержанием гликола менее 60%).

■ Электрические параметры
Спецификация:
Номер спецификации категории
1 Номинальное напряжение 24 В
2 Рабочее напряжение 18V-30V
3 Номинальная мощность 5-55 Вт
3 Диапазон потока 0-22 л/мин
4 Диапазон подъема 0-11M
5 Шум ≤ 45 дБ
6 Продолжительность эксплуатации 20000H
7 Рабочий режим непрерывная работа
8 Диаметр входа 20,5 мм (внутренний диаметр):14.5 мм)
9 Диаметр выхода 20,5 мм (внутренний диаметр):14.5 мм)

■ Описание проводки
Стандартная длина провода: 40 см (НЕ ПОТРАКНИ провода)

Чёрный:

Красный: DC+

■ Описание PWM

Три способа регулирования скорости

1: Аналоговое напряжение 0-5В
2: соотношение рабочего цикла PWM 0%-100% (графика ниже)
3: частота ввода PWM (1K-10K Hz)

Все данные настраиваются для клиента

■Услуга по настройке:
1: Части насоса настраиваются в соответствии с конкретными требованиями заказчика
2:Пампы ≈ параметры производительности, настраиваемые в соответствии с требованиями заказчика
3:Необязательное оборудование для насоса, настраиваемое в соответствии с требованиями заказчика
4:Программа специальной схемы, настраиваемая в соответствии с требованиями клиента
5:Внешний корпус может быть настроен в соответствии с требованиями клиента

■ Структура водяного насоса

■ Общие размеры водяного насоса
