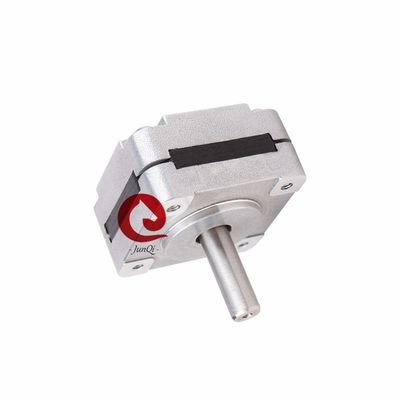

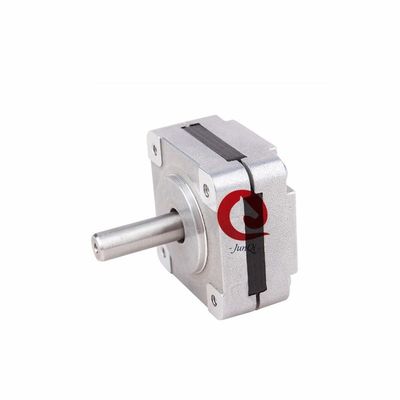

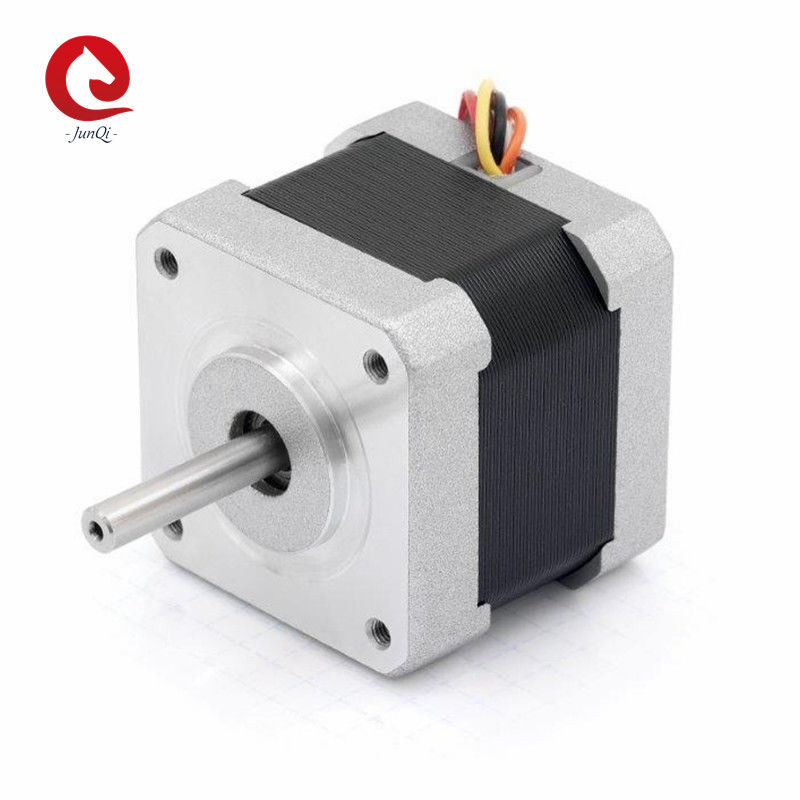

NEMA16 ((39mm) 1.8Степень 2-фазный шаговый двигатель
Особенности:
1Низкая инерция, быстрая реакция
2. Высокий крутящий момент, высокая эффективность
3Низкая вибрация, низкий шум
4. Маленький
Общая спецификация:
| Положение |
Спецификация |
| Угол шага |
10,8° |
| Точность угла шага |
± 5% ((полный шаг, без нагрузки) |
| Радиальная игра |
0.02 мм @ 450 г |
| Аксиальная игра |
00,08 мм @ 450 г |
| Максимальная радиальная сила |
28N ((20 мм от фланца) |
| Максимальная осевая сила |
10N |
| Диэлектрическая прочность |
600VAC/1S |
| Сопротивление изоляции |
100MΩ,500VDC |
| Температура окружающей среды |
-20°C~+50°C |
| Класс изоляции |
Класс B |
Быстрые подробности:
| Модель |
Размер кадра |
Фаза |
Тип вала |
Длина тела
(мм)
|
Поддерживающий момент
(Nm)
|
Номинальный ток
(А)
|
| JQ39HB44-0304A |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
44 |
0.28 |
0.3 |
| JQ39HB38-0806А |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
38 |
0.2 |
0.8 |
| JQ39HB38-0504A |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
38 |
0.29 |
0.5 |
| JQ39HB34-0306А |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
34 |
0.13 |
0.3 |
| JQ39HB34-0404А |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
34 |
0.21 |
0.4 |
| JQ39HB20-0506A |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
20 |
0.065 |
0.5 |
| JQ39HB20-0404A |
NEMA16 ((39 мм) |
2 |
Одноствольный вал |
20 |
0.065 |
0.4 |
Механические размеры:
Диаграмма проводки:
Кривая крутящего момента:
Электрическая спецификация:
| Модель |
Текущий
/Фаза
|
Сопротивление
/Фаза
|
Индуктивность
/Фаза
|
Учреждение
Крутящий момент
|
Сдерживание
Крутящий момент
|
# из Лидса |
Ротор
Инерция
|
Длина |
Вес |
| Одноствольный вал |
А. |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
мм |
в кг |
| JQ39HB20-0404A |
0.4 |
6.6 |
6.0 |
0.065 |
0.005 |
4 |
11 |
20 |
0.12 |
| JQ39HB20-0506A |
0.5 |
15 |
6.0 |
0.065 |
0.005 |
6 |
11 |
20 |
0.12 |
| JQ39HB34-0306А |
0.4 |
30 |
43 |
0.21 |
0.012 |
4 |
20 |
34 |
0.18 |
| JQ39HB34-0504A |
0.3 |
34 |
20 |
0.13 |
0.012 |
6 |
20 |
34 |
0.18 |
| JQ39HB38-0504A |
0.5 |
22 |
40 |
0.29 |
0.018 |
4 |
24 |
38 |
0.2 |
| JQ39HB38-0806А |
0.8 |
7.5 |
8 |
0.2 |
0.018 |
6 |
24 |
38 |
0.2 |
| JQ39HB44-0304A |
0.3 |
40 |
60 |
0.28 |
0.025 |
4 |
40 |
44 |
0.25 |
Мы можем предоставить дополнительные услуги:
Если этот мотор не соответствует вашему запросу. Пожалуйста, не стесняйтесь связаться с нами, мы можем сделать на заказ вал / обмотки / монтаж фланца / кабеля / соединителя.Мы будем работать бок о бок с вами и вашей командой, чтобы разработать двигатель, который будет соответствовать точным потребностям вашего приложения.Все инженерное обслуживание и поддержка выполняется внутри компании.
Сервис аксессуаров: коробка передач, разъединитель
Конструкция на заказ: на заказ обмотка, на заказ фланц, на заказ вал....
Свидетельство:
Часто задаваемые вопросы
Вопрос: Сколько времени требуется для выполнения заказов?
Ответ: Время доставки: 4 недели после получения депозита
Вопрос: Какова ваша торговая гарантия?
A:100% защита качества продукта.
Защита 100% продукта вовремя.
100% защиту платежа за вашу сумму.
Вопрос: Какой MOQ?
Ответ: 5 штук.
Вопрос: Вы делаете индивидуальные продукты?
О: Да, мы принимаем это.
Вопрос: Что насчёт послепродажной службы?
Ответ: Послепродажная служба 24/7.
Вопрос: Что делать, если я не удовлетворен вашим продуктом?
A: Если есть дефекты в его качестве, мы можем обменять хороший для вас.
Как правило, эта проблема встречается редко.
Вопрос: Какой срок оплаты?
A: T / T и Paypal используются чаще, пожалуйста, свяжитесь с нами для подробной информации
Вопрос: Какой уровень качества вашего продукта?
О: Мы производим хорошее качество, отказываемся производить низкое качество.
