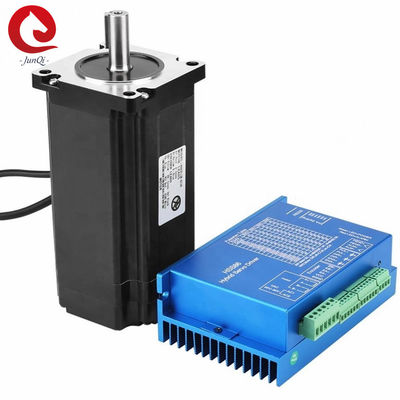

Мотор и водитель короткозамкнутого витка NEMA34 stepper

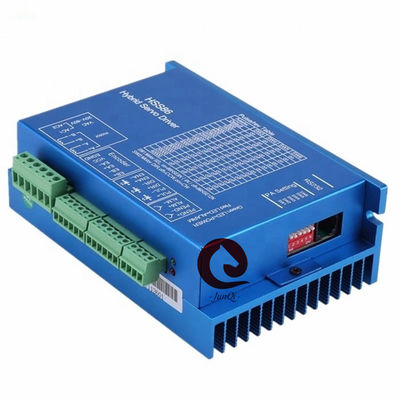

Водитель HSS86:
Особенности:
1. Исправление ошибки положения и никогда не теряет шаги
2. быстрый ответ и идеальное ускорение, высокий вращающий момент на высокой скорости
3. автоматическая настоящая регулировка основанная на нагрузке, поднимать более низкой температуры
4. перегрузки по току, перенапряжение и положения функция предохранения от разнице в ультра
5. частота ответа ИМПов ульс может достигнуть 200KHZ
6. выбор 16 microsteps видов, самое высокое 51200microsteps/rev.
7. серия 4.5N.m nema 34 привода, 8N.m, мотор короткозамкнутого витка 12N.m stepper
8. ряд напряжения тока: AC20~80V или DC30~110V

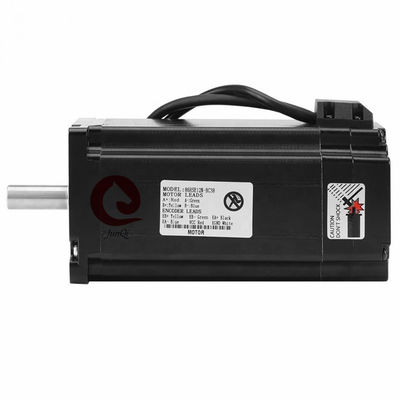

Мотор сервопривода короткозамкнутого витка:
Параметр мотора:
|
Мотор
Модель
|
Угол шага |
Настоящий |
Сопротивление |
Индуктивность |
Удержание вращающего момента |
Длина мотора |
Полная длина |
Соответствующий водитель |
Разрешение кодировщика |
| 86HSE4N-BC38 |
° 1,8 |
6.0A |
0,45±10%Ω |
3,7±20%mH |
4,5 N.m |
82mm |
103mm |
HSS86 |
1000ppr |
| 86HSE8N-BC38 |
° 1,8 |
6.0A |
0,44±10%Ω |
3,7±20%mH |
8,0 N.m |
118mm |
139mm |
HSS86 |
1000ppr |
| 86HSE12N-BC38 |
° 1,8 |
6.0A |
0,45±10%Ω |
5,2±20%mH |
12,0 N.m |
156mm |
177mm |
HSS86 |
1000ppr |
Размер мотора (mm):
Вращающий момент/кривая распределения частот:
Примечание: Голубое currve стандартная кривая вращающего момента Stepper мотора Nema34, красная кривая кривая вращающего момента мотора короткозамкнутого витка Nema34.
Применения:
Продукты получают широкое применение в гравировальном станке, прокладчике вырезывания, машине ткани, 3D принтере, медицинские инструменты,
оборудование света этапа, робот, CNC, фонтан музыки, и другое industral автоматическое оборудование
Выбор Microstep:
| Micorstep/возбуждает |
SW3 |
SW4 |
SW5 |
SW6 |
| Дефолт (400) |
на |
на |
на |
на |
| 800 |
|
на |
на |
на |
| 1600 |
на |
|
на |
на |
| 3200 |
|
|
на |
на |
| 6400 |
на |
на |
|
на |
| 12800 |
|
на |
|
на |
| 25600 |
на |
|
|
на |
| 51200 |
|
|
|
на |
| 1000 |
на |
на |
на |
|
| 2000 |
|
на |
на |
|
| 4000 |
на |
|
на |
|
| 5000 |
|
|
на |
|
| 8000 |
на |
на |
|
|
| 10000 |
|
на |
|
|
| 20000 |
на |
|
|
|
| 40000 |
|
|
|
|
Механический размер (mm):
Диаграмма:
Упаковка:
Картонные коробки плюс упаковка пены. Мы можем также упаковать товары согласно требованиям к клиента.
Сертификат:
Транспорт:
В настоящее время, наша компания поддерживает разнообразие виды транспорта, или согласно потребностям клиента выбрать режим транспорта.
вопросы и ответы:
1.Q: Могу я получить некоторые образцы сперва?
: Конечно, мы удостоены для предложения вам образцов для вашей проверки.
2.Q: Вы имеете продукты в запасе?
: Наши продукты изготовлены согласно вашему заказу за исключением нормальных продуктов.
3.Q: Что срок поставки?
: Он обычно принимает около 7 рабочих дней, но точный срок поставки мог быть различным для различных заказом или на различном времени.
4.Q: Как ваша фабрика делает относительно проверки качества?
: Качество приоритет. Мы всегда прикрепляем большое значение в проверку качества с самого начала в конец продукции. Каждый продукт полно будет собран и осторожно будет испытан перед упакованный
