Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Чанчжоу, Китай |
| Фирменное наименование: | Junqi |
| Сертификация: | CE, RoHs, REACH |
| Номер модели: | JQ42RBL/42JMG50K |
| Количество мин заказа: | 5PCS |
|---|---|
| Цена: | USD40-90/PC Negotiable |
| Упаковывая детали: | КТН |
| Время доставки: | 4weeks позже получают оплату (основание заказанн), |
| Условия оплаты: | Т / Т, западное соединение, ПайПал |
| Поставка способности: | 10000set/month |
| Тип: | Мотор DC планетарной коробки передач безщеточный | Номер модели: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Размер рамки: | 42mm | Обматывая тип: | Звезда |
| Расклассифицированный вращающий момент: | 0.5N.m~5N.m | Количество поляков: | 8 |
| Номер участка: | 3 | Расклассифицированное напряжение тока: | 24VDC |
| Проектная скорость: | 7.1~1099rpm | Использование: | ШЛЮПКА, автомобиль, электрический велосипед, ВЕНТИЛЯТОР, бытовая техника, Industric автоматическое |
| Форма: | Круг | ||
| Выделить: | мотор уменьшения шестерни 24v,42JMG50K,мотор уменьшения шестерни 5.0N.m |
||

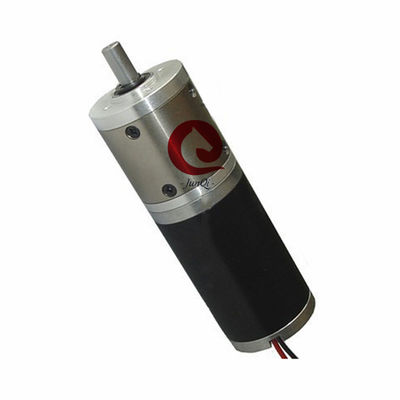

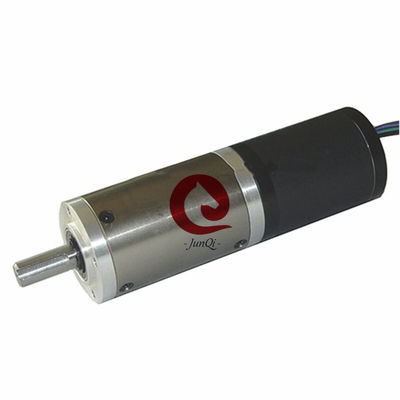

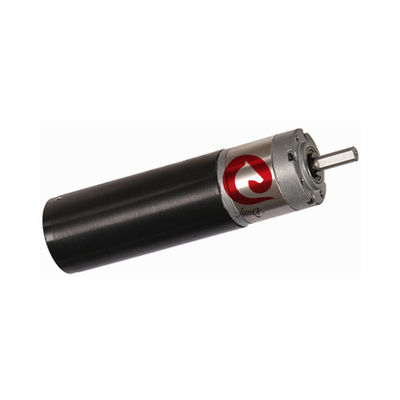

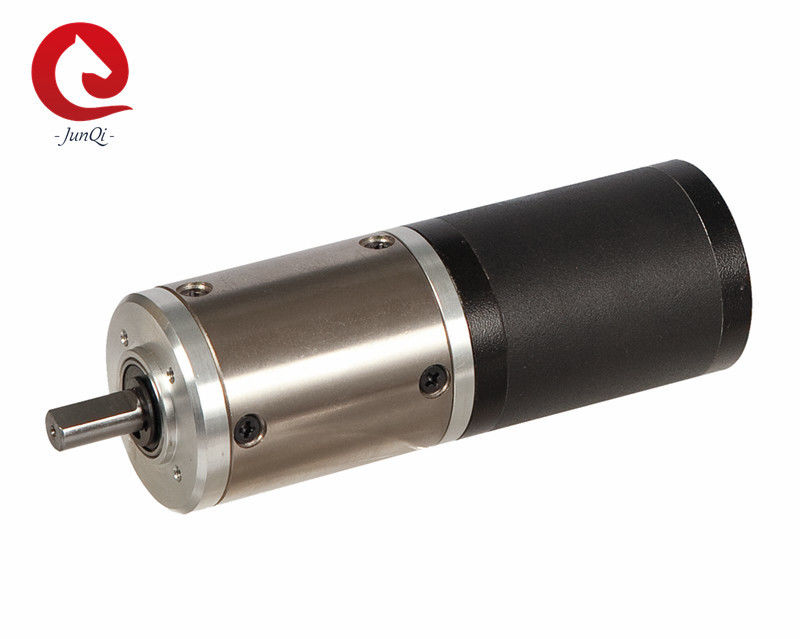

Коробка передач Dia 42mm планетарная, расклассифицированный мотор уменьшения Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Особенности:
Высокая эффективность и малошумное.
Прочный и длинный срок службы.
Соответствующий для DIY или механической работы.
Диаграмма провода:
| Тип | Цвет | Функции |
|
UL1007 AWG26 |
Синь | Vcc |
| Желтый цвет | Ha | |
| Браун | Hb | |
| Красный | Hc | |
| Зеленый цвет | GND | |
|
UL1007 AWG22 |
Красный | Участок u |
| Браун | Участок v | |
| Черный | Участок w |
Спецификация управляя мотора:
| Деталь | Блок | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Количество поляков | 8 | 8 | |
| Номер участка | 3 | 3 | |
| Расклассифицированное напряжение тока | VDC | 24 | 24 |
| Скорость вращения на холостом ходе | rpm | 5500 | 5400 |
| Проектная скорость | rpm | 4000 | 4200 |
| Расклассифицированный вращающий момент | mN.m | 20 | 56 |
| Расклассифицированная сила | W | 8,4 | 25 |
| Пиковый вращающий момент | mN.m | 60 | 170 |
| Пиковое течение | 1,7 | 4,4 | |
| Линия - к - сопротивление трубопровода | ℃ ohms@20 | 5,9 | 1,6 |
| Линия - - линия индуктивность | mH | 5,1 | 1,94 |
** Примечания: Выше стандартный мотор, мы можно конструировать &manufactured с подгонянным запросом!!
Механический размер:
Данные по безщеточного мотора шестерни DC технические:
Данные по мотора шестерни JQ42RBL30-2445
| Коэффициент уменьшения | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Количество зубчатых переборов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Длина коробки передач (l) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 | 66,3 | 66,3 | 66,3 | 66,3 |
| Скорость вращения на холостом ходе | rpm | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Проектная скорость | rpm | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9,0 | 7,1 |
| Расклассифицированный вращающий момент | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3,5 | 4,5 | 5 | 5 |
|
Нагрузка Max.Permissible в короткий срок |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Данные по мотора шестерни JQ33RBL80-2490
| Коэффициент уменьшения | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Количество зубчатых переборов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Длина коробки передач (l) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 |
| Скорость вращения на холостом ходе | rpm | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Проектная скорость | rpm | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Расклассифицированный вращающий момент | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1,1 | 2,3 | 2,9 | 3,7 | 4,7 | 5 |
|
Нагрузка Max.Permissible в короткий срок |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Мы можем поставить дополнительное обслуживание:
Если этот мотор не соответствует вашей просьбе. Пожалуйста чувствуйте, что свободно контактировать с нами, мы смогите сделать подгонянный вал/замотку/монтажный флаец/кабель/соединитель. Мы завещаем работы бок о бок с вами и вашей командой для того чтобы конструировать мотор который приспособит точные потребности вашего применения. Все инженерство и поддержка сделанное внутреннее.
Обслуживание аксессуаров: Тормоз, соединитель, кодировщик
Подгонянный дизайн: Подгонянная замотка, подгонянный фланец, подгонянный вал….
вопросы и ответы:
Q: Сколько времени время выполнения заказов?
: Время выполнения: 4 недели после того как получить депозит
Q: Что ваше торговое обеспечение?
: предохранение от 100% качества продукции.
предохранение от 100% пересылки продукта в срок.
предохранение от 100% оплаты для вашего покрытого количества.
Q: Что Moq?
: 5PCS. Гостеприимсво небольшого заказа.
Q: Вы делаете подгонянный продукт?
: Да, мы признаваем ИТ.
Q: Около после продажи Serive?
: Обслуживаний после продажи 24/7.
Q: Что качественный уровень вашего продукта?
: Мы производим хорошее качество, отказываем произвести низкое качество.
Мотор коробки передач NEMA17 BLDC Plaetary:
