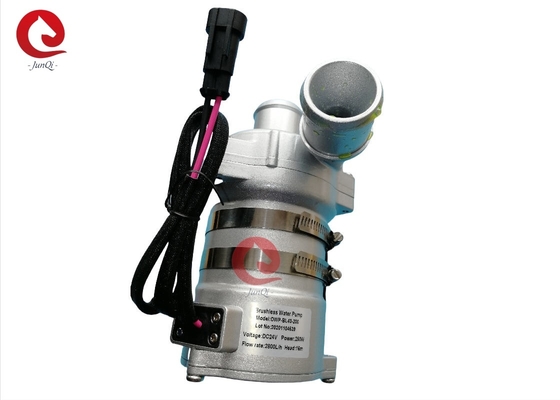

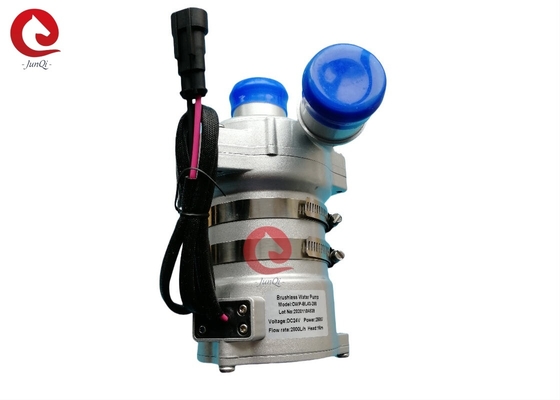

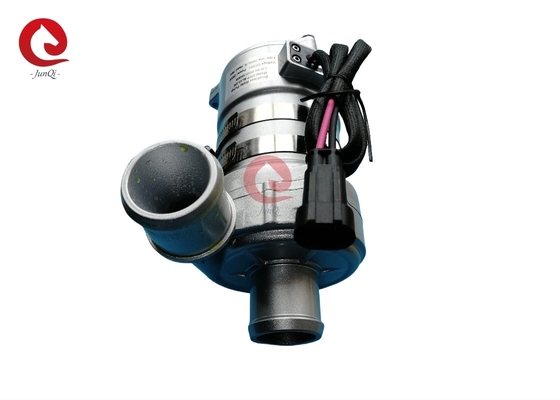

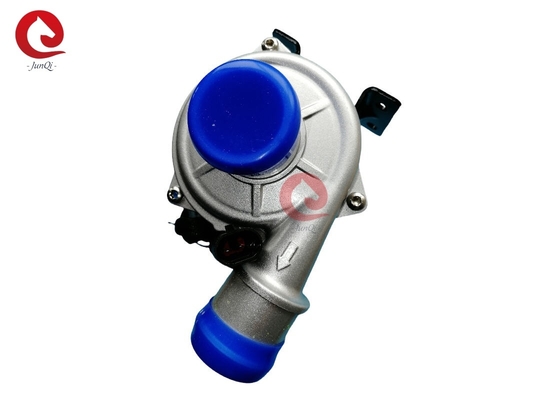

24VDC Junqi JP-BL43-200 Бесбросовый насос для автомобильной воды постоянного тока 2800LPH Поток для охлаждения двигателя

24VDC Бесколлекторный насос постоянного тока Junqi JP-BL43-200 для охлаждения двигателя автомобиля

■ Области применения
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, кораблях и других системах циркуляции отопления и охлаждения.

■ Особенности
◆ Центробежный насос
◆ Передача магнитной силой
◆ Высокоэффективный бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.
◆ Широкий диапазон рабочих температур
◆ Управление скоростью сигналом ШИМ
◆ Выход диагностического сигнала
◆ Управление постоянным потоком
◆ Защита от обратной полярности
◆ Защита от сухого хода
◆ Защита от перенапряжения, перегрузки по току
◆ Защита от перегрузки, перегрева

■ Техническое описание (части, контактирующие с жидкостью)
Корпус головки насоса: литье под давлением из алюминиевых сплавов
Крыльчатка: PPS+GF
Защитная полость: PPS+GF
Втулка вала: композитные материалы из карборунда
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: капсуляция из пластика PPS
Уплотнительное кольцо: EPDM
ЭМС: Класс 3
Шум:≤61 дБ

■ Приводное устройство (включая двигатель)
Ротор привода: пластиковый магнит PPS
Винты и гайки: нержавеющая сталь SUS 304
Приводной двигатель: бесщеточный двигатель постоянного тока
Рамка провода двигателя: PPA GF
Корпус насоса: литой алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE.

Кронштейн: сталь
Скоба кронштейна: нержавеющая сталь US 304
Водонепроницаемость в соответствии со стандартом IP68 (en60529)
Модель разъема: AMP282106-1 (совместимый штекер AMP282088-1)
Диаметр сопла: 38 мм (1,5 дюйма)



■ Инструкция по установке
Насосы серии JP-BL43-200 - это центробежные насосы, требующие предварительного заполнения,
Насос устанавливается в самом нижнем положении системы, чтобы обеспечить постоянное погружение крыльчатки в жидкость, или предварительно заполните насос перед включением питания.

1: Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15 минут работы всухую он автоматически остановится). Работа всухую вызовет шум, а также увеличит истирание вала и втулки вала.

2: Используйте трубу рекомендуемого диаметра, соединяющую вход насоса, если вы используете шланг меньшего диаметра на входе насоса, из-за отрицательного давления в насосе наружный воздух легче попадает в насос через трубопровод, это приведет к ухудшению характеристик насоса, а также пузырьки воздуха повредят насос.

3: Если смотреть со стороны входа насоса, крыльчатка вращается по часовой стрелке (см. стрелку на выходном отверстии).

4: Насос можно устанавливать вертикально или горизонтально (см. рисунок 1). При вертикальной установке выходное отверстие должно быть направлено вверх.

5: Во избежание сухого хода (застревания воздуха в крыльчатке) выходное отверстие водяного насоса должно быть вертикальным или находиться в верхней части крыльчатки. (см. рисунок 1)

6: Соединенная труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух легко выходил, выходная труба не должна использовать колено менее 90 градусов (см. рисунок 2).

7: Нельзя использовать морскую воду или другую сильно загрязненную жидкость с крупными зернистыми примесями в качестве жидкой среды.




■ Температурный параметр
Температура жидкой среды: от -40℃ до +85℃ (от -40°F до +185°F)
Рабочая температура окружающей среды: от -40℃ до +120℃ (от -40°F до +248°F)
Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
■ Давление в системе
от -0,2 до 2,5 бар (100℃ (212°F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36℃ (86°F).
■ Диапазон напряжения
Номинальный водяной насос 24 В, рабочий диапазон 18 В - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжений и температур, чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос нельзя подвергать воздействию теплового излучения окружающей среды.

Жидкая среда: жидкая смесь (вода с содержанием гликоля менее 60%)


■ Электрический параметр

Модель разъема и соответствующие электрические характеристики (см. рисунок 3):

■ Внимание
1. Рабочая температура окружающей среды: -40℃--120℃, следует стараться избегать близости к трехэлементной каталитической системе, системе выпуска газов и двигателю во время установки, обеспечить рабочую температуру окружающей среды.
2. Положение установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос вдали от запыленной среды, пыль вредна для снижения срока службы
5. Обратите внимание на чистоту воды, избегайте заклинивания и блокировки крыльчатки, чтобы уменьшить срок службы насоса

■ Параметр производительности



■ Внешний размер
