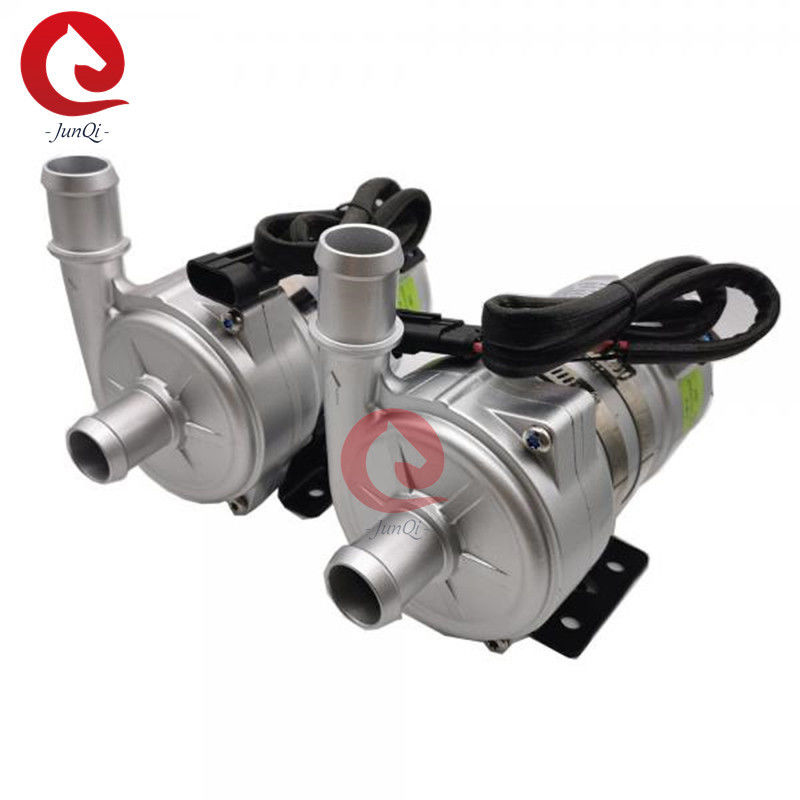

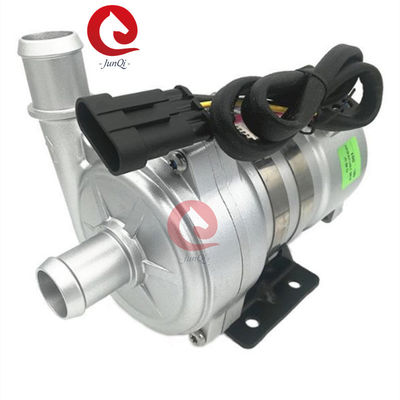

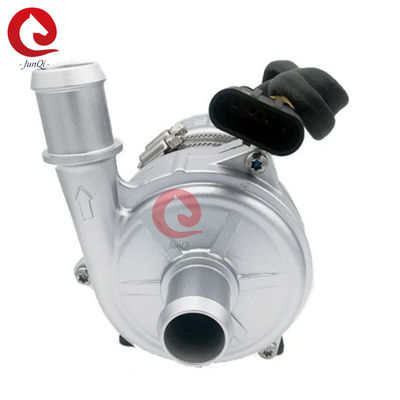

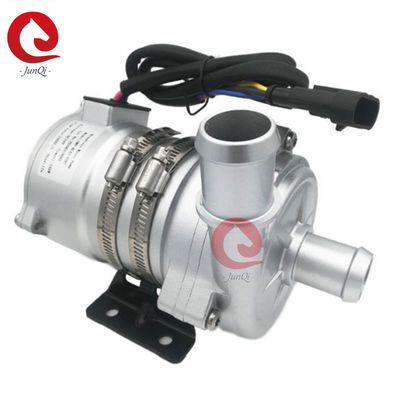

24 В пост. тока 2400 л/ч 16 м Бесколлекторный водяной насос постоянного тока для электробуса с ШИМ-управлением JP-BL43-426T

24 В пост. тока 2400 л/ч 16 м Автобус и автобус Intl(BCI) BEV BUS Водяной насос, Junqi Auto Бесщеточный водяной насос пост. тока с ШИМ-управлением


Особенности
● Центробежный насос
● Передача магнитной силой
● Высокоэффективный бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.

● Широкий диапазон рабочих температур
● С постоянным контролем потока
● Защита от обратной полярности
● Защита от сухого хода
● Защита от перенапряжения, перегрузки по току
● Защита от перегрузки, перегрева

Техническое описание (части, контактирующие с жидкостью)
1. Корпус головки насоса: литье под давлением из алюминиевых сплавов
2. Крыльчатка: PPS+GF
3. Защитная полость: PPS+GF
4. Втулка вала: композитные материалы из карборунда
5. Вал: вал из нержавеющей стали (3CR14)
6. Магнитный корпус: капсуляция из пластика PPS
7. Уплотнительное кольцо: EPDM
8. ЭМС: Класс 3
9. Шум: ≤60 дБ

Приводное устройство (включая двигатель)
1. Ведущий ротор: магнит, капсулированный пластиком PPS
2. Винты и гайки: нержавеющая сталь SUS 304
3. Приводной двигатель: бесщеточный двигатель постоянного тока
4. Рама провода двигателя: PPA GF
5. Корпус насоса: литой алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE.
6. Кронштейн: сталь
7. Скоба кронштейна: нержавеющая сталь US 304
8. Водонепроницаемость в соответствии со стандартом IP68 (en60529)
9. Модель разъема: 325304061AAH (соответствующий штекер 325304061AMH)
10. Диаметр сопла: 41 мм (1,61 дюйма)

Инструкция по монтажу
Насосы серии JP-BL43-426T представляют собой центробежные насосы, требующие предварительного заполнения,
Насос устанавливается в самом нижнем положении системы, чтобы обеспечить постоянное
погружение крыльчатки в жидкость или предварительное заполнение насоса перед включением питания.
1: Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15
минут работы всухую он автоматически остановится). Работа всухую вызывает шум, а также увеличивает
изнашивание вала и втулки вала.
2: Используйте рекомендуемый диаметр трубы, соединяющей вход насоса, если вы используете меньший диаметр
шланг на входе насоса, из-за отрицательного давления в насосе наружный воздух легче попадает в
насос через трубопровод, это приведет к ухудшению характеристик насоса, а также воздух
пузырьки повреждают насос.
3: Если смотреть со стороны входа насоса, крыльчатка вращается по часовой стрелке (см. стрелку на
выходном отверстии).
4: Насос можно устанавливать вертикально или горизонтально (см. рисунок 1). При установке
вертикально, выходное отверстие должно быть направлено вверх.
5: Во избежание работы всухую (застревания воздуха в крыльчатке) выходное отверстие водяного насоса должно быть
быть вертикальным или в верхней части крыльчатки. (см. рисунок 1)
6: Соединительная труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух
легко выходил, выходная труба не должна использовать колено менее 90 градусов (см. рисунок 2).
7: Нельзя использовать морскую воду или другую сильно загрязненную жидкость с крупными зернистыми примесями в качестве жидкой
среды

●Параметр температуры
1. Температура жидкой среды: от -40 ℃ до +85 ℃ (от -40 ° F до +185 ° F)
2. Рабочая температура окружающей среды: от -40 ℃ до +85 ℃ (от -40 ° F до +185 ° F)
3. Температура хранения: от -40 ℃ до +70 ℃ (от -40 ° F до +158 ° F)
(до 100 ℃, но это сократит срок службы)
Диапазон напряженияДавление в системе
от -0,2 до 2,5 бар (100 ℃ (212 ° F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36 ℃ (86 ° F).
●
Диапазон напряженияНоминальный водяной насос 24 В, рабочий диапазон 18 В - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжений и температур, но чрезмерное или слишком
низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть
подвержен тепловому излучению окружающей среды.
Жидкая среда: жидкая смесь (вода с содержанием гликоля менее 60%)
● Электрический параметр
Рабочее напряжение


● Внимание


1. Рабочая температура окружающей среды: -40 ℃ - 120 ℃, следует стараться избегать близости к трехэлементной каталитической системе, системе газоотводных труб и двигателю во время установки, обеспечить рабочую температуру окружающей среды.
2. Место установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
3. Пожалуйста, используйте насос вдали от пыльной среды, пыль вредна для сокращения срока службы
4. Обратите внимание на чистоту воды, избегайте заклинивания и блокировки крыльчатки, чтобы сократить срок службы насоса.
● Параметр производительности
● Внешний размер


Применение:


Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, кораблях и других системах отопления и
