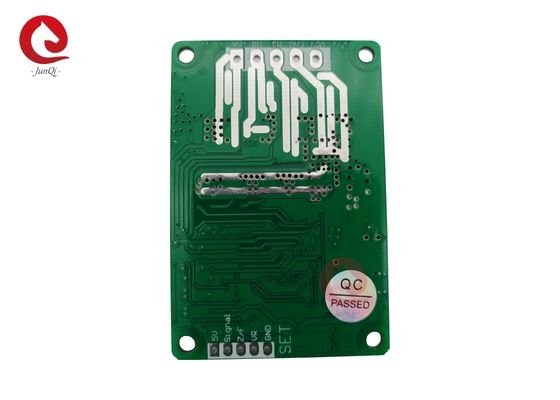

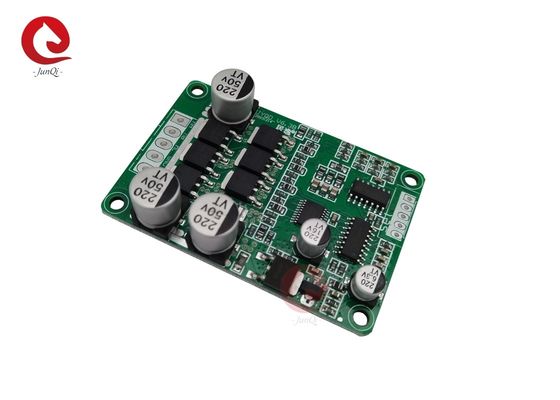

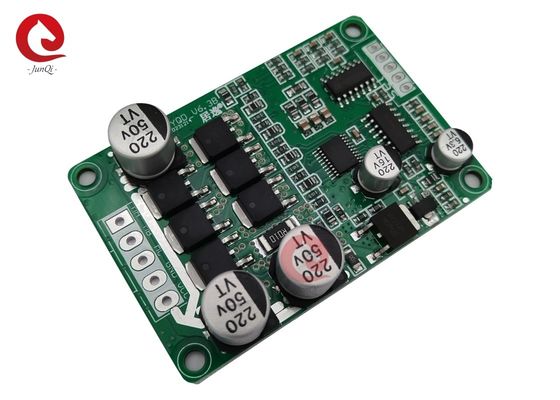

3 pahses DC 7-48V Бесбрюшевой двигатель на борту 10A бесдатчик регулятор скорости двигателя с PWM управления

3 pahses DC 7-48V Бесбрюшевой двигатель на борту 10A бесдатчик регулятор скорости двигателя с PWM управления

Параметры панели управления:

Примечания к приложению:

1. Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.
2. Эта панель управления используется для 3-фазного беспрессового двигателя без датчиков, но не подходит для всех 3-фазных беспрессовых двигателей без датчиков напрямую.переход назад,рабочий ток двигателя без нагрузки слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Клиенты могут регулировать сопротивление и емкость панели драйверов
в соответствии с фактической ситуацией для достижения наилучшего эффекта вождения

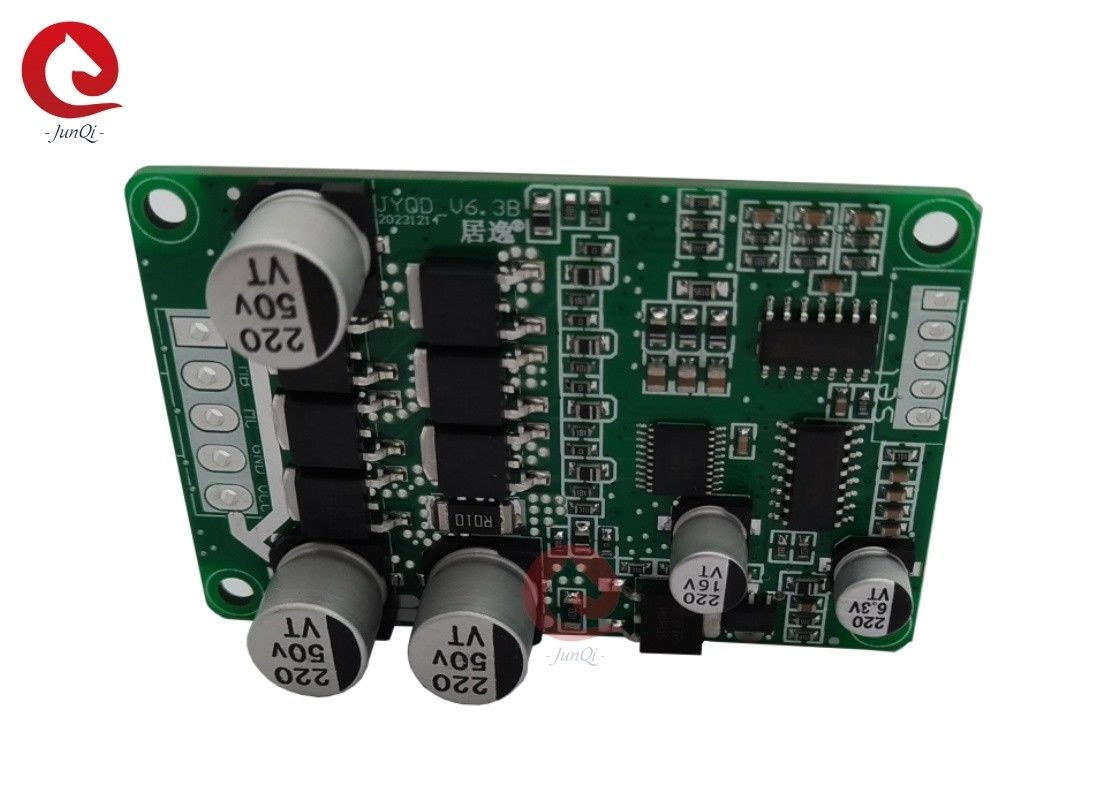

3.JYQD_V6.3B приводная панель голой панелью, приводная мощность менее 100 Вт двигатель не нуждается в принудительном рассеивании тепла, необходимо обеспечить нормальную вентиляцию.
4.Порт выхода 5В на панели водителя не может подключаться к внешнему электрическому оборудованию.Он подходит только для подключения внешних потенциометров и переключателей к этой доске для регулирования скорости и обратной.
5.Сигнал на панели драйвера JYQD_V6.3B - это сигнал выхода импульса скорости двигателя, а выходный ток менее 5mA.

Диаграмма проводки и описание портов:

1. Контроль порта
GND Используется для внутреннего управления на борту водителя
VR Порт управления скоростью. Аналоговое регулирование скорости напряжения 0V-5V регулирование скорости, линейное регулирование скорости от низкой до высокой. PWM регулирование скорости необходимо заземлять с панелью управления.
Z/F √ Сдвижные порты управления направлением. Подключить 5В или нет подключить в одном направлении, подключить GND в другом направлении.
Сигнал выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В
5 В Внутреннее выходное напряжение на борту драйвера, внешний потенциометр или выключатель для регулировки скорости и работы на обратном ходу.

2- Порт питания.
P+/VCC ?? DC +
P-/GND DC -
MC
MB
MA Motor Phase A

3Пожалуйста, обратите внимание на то, чтобы провода двигателя и провода Холла не были слишком длинными.
4Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:3.96 мм.
5Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

V6.3B Размеры водолазной доски ((мм):
