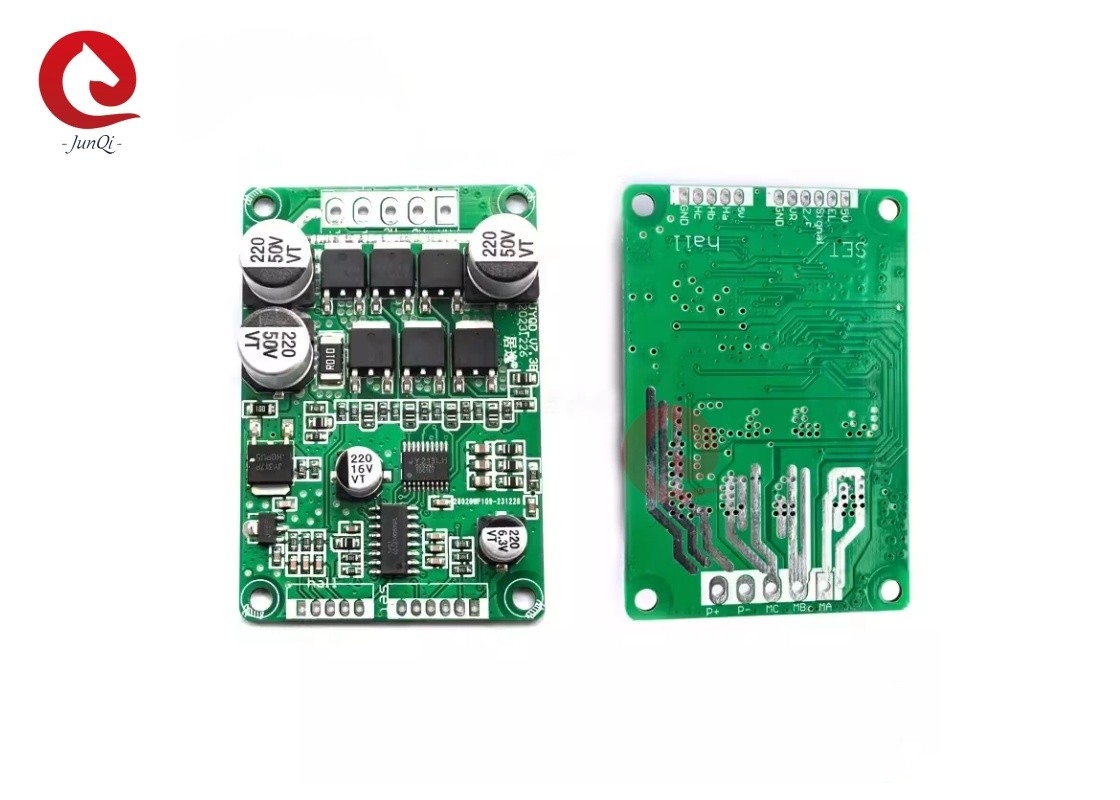

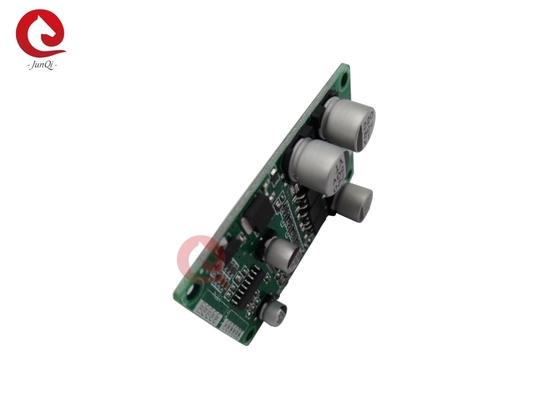

Широкий диапазон рабочего напряжения 7 ~ 48VDC Макс 10A Бесбрюшевая панель постоянного тока JYQD_V7.3B Для трехфазного BLDC-мотора с датчиками Холла

Широкий диапазон рабочего напряжения 7 ~ 48VDC Макс 10A Бесбрюшевая панель постоянного тока JYQD_V7.3B Для трехфазного BLDC-мотора с датчиками Холла

Описание продукта:

Примечания к приложению:

1Подтвердить, что параметры напряжения и мощности двигателя не могут превышать диапазон, указанный на панели управления.

2. Эта панель привода подходит для 120-градусных Hall бесшовных двигателей постоянного тока. Не все производители √ последовательности линий соответствуют последовательностям линий панели привода.Клиенты могут регулировать последовательность линии Холл или двигатель трехфазной линии последовательности в соответствии с фактической ситуациейДобиться лучшего эффекта вождения.

3. JYQD_V7.3B приводная панель голая, приводная мощность менее 100 Вт. Мотор не нуждается в принудительном рассеивании тепла, необходимо обеспечить нормальную вентиляцию.

4Включение 5В выходного порта на панели управления запрещено к внешнему электрическому оборудованию.Он подходит только для подключения внешних потенциометров и переключателей к этой доске для регулирования скорости и обратной.

5Сигнал на панели драйвера JYQD_V7.3B - это сигнал выхода импульса скорости двигателя, а выходный ток меньше 5mA.

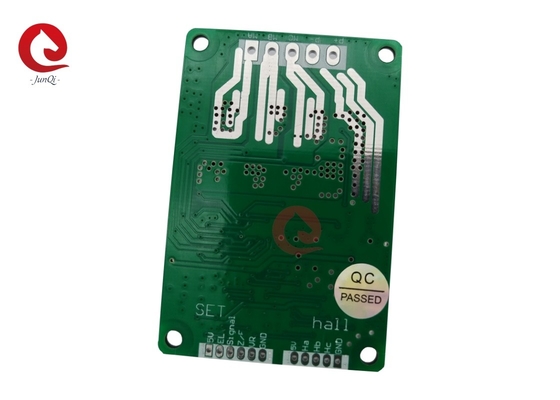

Диаграмма проводкиОписание портов:

1Станция датчика HALL.
ГНД √ отрицательный полюс залы
Hc Hall Hc
Hb Зал Hb
Ха-ха-ха
5В √ положительный столб залы

2- Управление портом.
GND Используется для внутреннего управления на борту водителя
VR Порт управления скоростью. Аналоговое регулирование скорости напряжения 0V-5V регулирование скорости,линейное регулирование скорости от низкой до высокой. Регулирование скорости PWM должно быть заземлено с панелью управления.
Z/F ∆ Порты управления вращающимся направлением. Аналоговое регулирование скорости напряжения 0V-5V регулирование скорости, линейное регулирование скорости от низкого до высокого.Регулирование скорости PWM должно быть заземлено на борту водителя.
Сигнал выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В
Подключите 5В, чтобы разрешить работу, подключите GND, чтобы запретить работу.
5 В Внутреннее выходное напряжение на борту драйвера, внешний потенциометр или выключатель для регулировки скорости и работы на обратном ходу.

3. Ввод питания
P+ DC +
P- DC -
MC
MB
MA Motor Phase A

4Пожалуйста, обратите внимание на то, чтобы провода двигателя и провода Холла не были слишком длинными.

5Размещение между портами управления и питания составляет 2,0 мм и 3,96 мм соответственно.

6.Обратите внимание на изоляцию панели привода при добавлении или размещении теплоотводов.

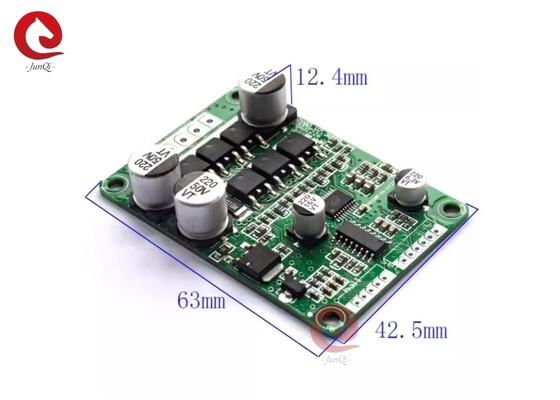

Размеры панели привода ((мм):
