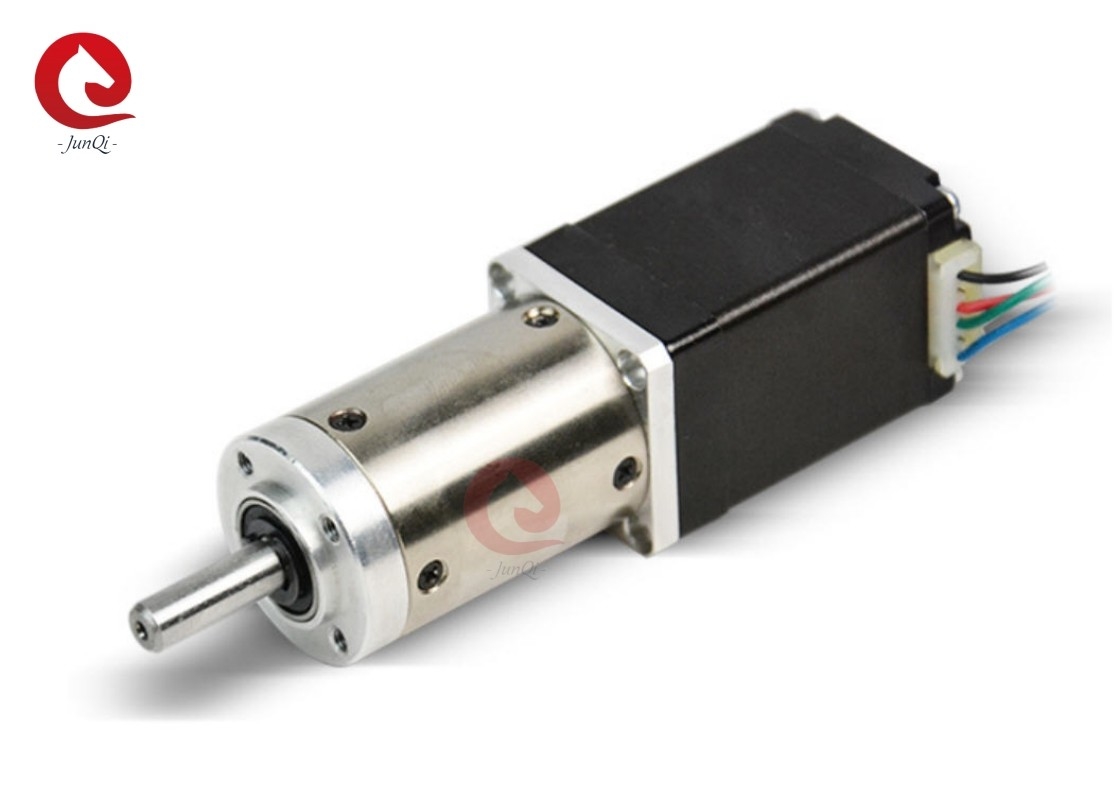

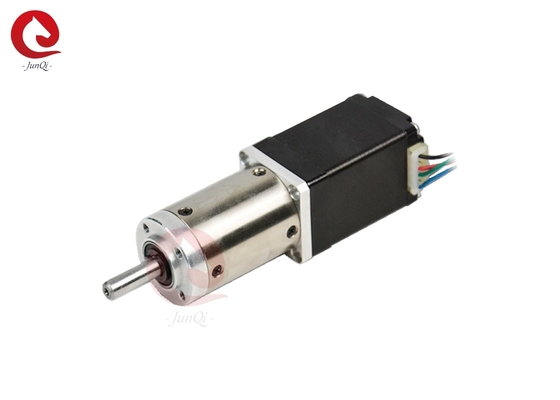

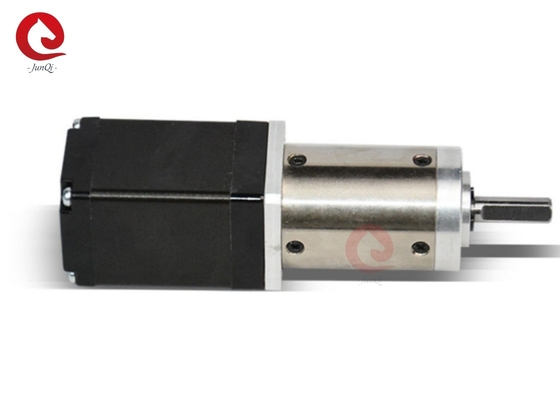

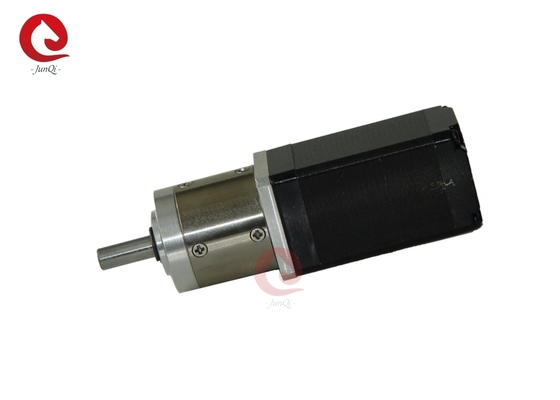

JUNQI Nema11 28mm Планетарная коробка передач Шаговые моторы с уменьшением шагового двигателя

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	JEUNKEI
Сертификация:	ISO9001, RoHs,CE
Номер модели:	JQ28STH45/51-28PG

Оплата и доставка Условия:

Количество мин заказа:	5 шт. (выборка доступна)
Цена:	лично переговорить
Упаковывая детали:	сюита для экспорта
Время доставки:	зависите от количества /Negotiable заказа
Условия оплаты:	T/T, западное соединение, PayPal
Поставка способности:	10000пкс в месяц

контакт

Подробное описание продукта

Имя:	Нема11 Планетарная коробка передач шаговой мотор	Модель No.:	JQ28STH45/51-28PG
Номинальное напряжение:	3.4/4.4В	Настоящий/участок:	0.95A
Проводные провода:	6	Соотношение уменьшения:	3.71/5.18/14/19/27/51/72/100/139/189
Материал кольцевого редуктора:	Металл	Допустимый диапазон груза:	1.2N.m~4.0N.m
Гарантия:	12 месяцев	Выбор:	Кодировщик, коробка передач, соединитель, тормоз
Выделить:	Мотор NEMA 11 гибридный Stepper , 28 мм гибридный шаговый двигатель , Гибридный шаговый двигатель планетарной коробки передач

Спецификации гибридного шагового двигателя JQ28STH:

Модель No.	Рейтинговый Напряжение	Текущий/ Фаза	Сопротивление/ Фаза	Индуктивность/ Фаза	Учреждение Крутящий момент	# из Ведущий	Ротор Инерция	Вес
Модель No.	V	А.	Ω	mH	кг.см		g-cm2	в кг
JQ28STH45-0956A	3.4	0.95	3.4	1.2	750	6	12	0.14
JQ28STH51-0956A	4.4	0.95	4.6	1.8	900	6	18	0.2

Планетарная коробка передач:

Материал кольца: металл

Подшипник на выходе: шариковые подшипники

Максимальная радиальная нагрузка ((10 мм от фланца): 100 Н

Максимальная осевая нагрузка вала: 50N

Радиальная разметка вала (вблизи фланца): ≤ 0,07 мм

Осевое разложение вала: ≤0,3 мм

Спецификация параметров планетарной коробки передач:

Уменьшение	3.71	5.18	14	19	27	51	72	100	139	189
Количество рельсов	1		2			3				4
Длина ((L2) (мм)	29.0		36.1			43.0				49.9
Максимальный номинальный крутящий момент (kg.cm)	12		20			40				40
Кратковременный допустимый крутящий момент (kg.cm)	40		60			120				120
Эффективность (%)	90		81			73				66
Реакция при отсутствии нагрузки	00,6°		10,0°			10,5°				10,5°
Масса (г)	75		97			119				141

Двигатель может быть разработан и изготовлен по индивидуальному запросу.

Размеры двигателя планетарной коробки передач:

JUNQI Nema11 28mm Планетарная коробка передач Шаговые моторы с уменьшением шагового двигателя 1
