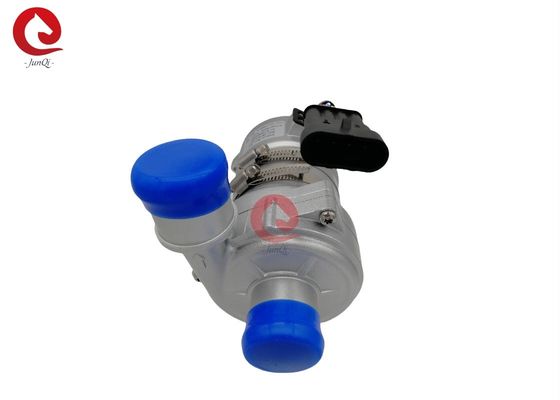

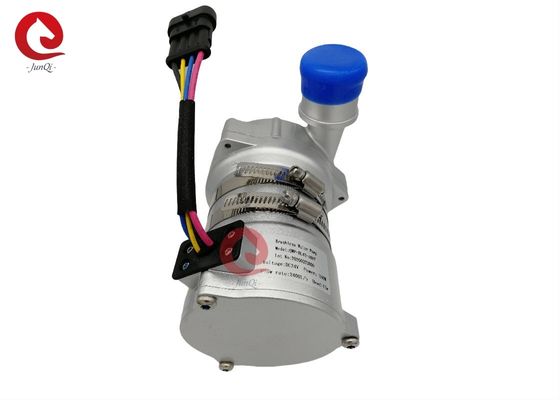

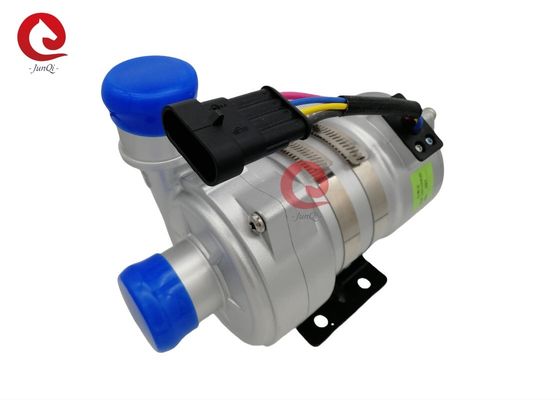

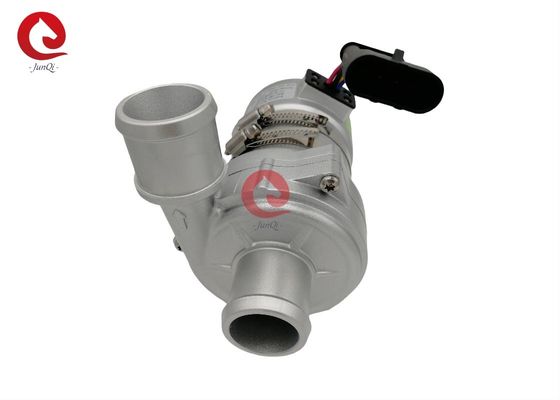

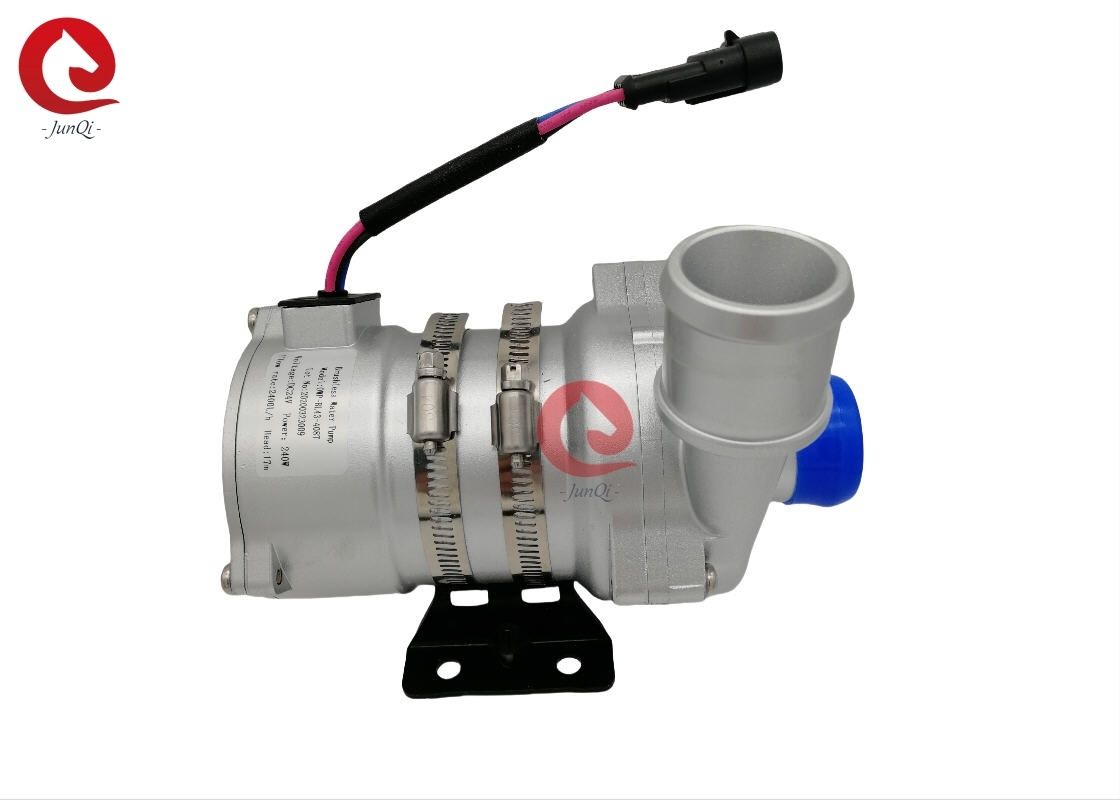

DC 24 В 240 Вт автомобильный электрический бесщеточный двигатель водяного насоса для BEV Bus / PHEV транспортных средств циркуляции охлаждающей жидкости с ШИМ
Усиление/циркуляция/Переменная частота/Низкий уровень шума/центробежный насос
ШИМ-управление/Диагностика неисправностей
■ Области применения
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, кораблях и других системах отопления и охлаждения.
■ Техническое описание (части, контактирующие с жидкостью)
Корпус головки насоса: литье под давлением из алюминиевых сплавов
Крыльчатка: PPS+GF
Полость щита: PPS+GF
Втулка вала: композитные материалы из карборунда
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: капсуляция из пластика PPS
Уплотнительное кольцо: EPDM
ЭМС: Класс 3
Шум:≤61 дБ
■ Приводное устройство (включая двигатель)
Приводной ротор: пластиковый капсулированный магнит PPS
Винты и гайки: нержавеющая сталь SUS 304
Приводной двигатель: бесщеточный двигатель постоянного тока
Рама провода двигателя: PPA GF
Корпус насоса: литой алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE.
Кронштейн: сталь
Скоба кронштейна: нержавеющая сталь US 304
Водонепроницаемость на основе рейтинга IP68 (en60529)
Модель разъема: AMP282106-1 (соответствующий штекер AMP282088-1)
Диаметр сопла: 38 мм (1,5 дюйма)
■ Инструкция по монтажу
Насосы серии JP-BL43-408T - центробежные насосы, требующие предварительного заполнения,
Насос устанавливается в самом нижнем положении системы, чтобы обеспечить постоянное погружение крыльчатки в жидкость, или предварительно заполните насос перед включением питания.
1: Насос не должен работать всухую, хотя он может работать всухую в течение 15 минут (после 15 минут работы всухую он автоматически остановится), работа всухую вызывает шум, а также увеличивает истирание вала и втулки вала.
2: Используйте рекомендуемый диаметр трубы, соединяющей вход насоса, если вы используете шланг меньшего диаметра на входе насоса, из-за отрицательного давления в насосе наружный воздух легче попадает в насос через трубопровод, это приведет к ухудшению характеристик насоса, а также пузырьки воздуха повредят насос.
3: Если смотреть со стороны входа насоса, крыльчатка вращается по часовой стрелке (см. стрелку на выходном отверстии).
4: Насос можно устанавливать вертикально или горизонтально (см. рисунок 1). При вертикальной установке выходное отверстие должно быть направлено вверх.
5: Чтобы избежать работы всухую (застревание воздуха в крыльчатке), выходное отверстие водяного насоса должно быть вертикальным или в верхней части крыльчатки. (см. рисунок 1)
6: Соединительная труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух легко выходил, выходная труба не должна использовать колено менее 90 градусов (см. рисунок 2).
7: Нельзя использовать морскую воду или другую сильно загрязненную жидкость с крупными зернистыми примесями в качестве жидкой среды.
■ Температура параметр
Температура жидкой среды: от -40℃ до +85℃ (от -40°F до + 185°F)
Рабочая температура окружающей среды: от -40℃ до +120℃ (от -40°F до +248°F)
Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
■ Давление в системе
от -0,2 до 2,5 бар (100℃ (212°F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36℃(86°F).
■ Диапазон напряжений
Номинальный водяной насос 24 В, рабочий диапазон 18 В - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжений и температур, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не должен подвергаться воздействию теплового излучения окружающей среды.
Жидкая среда: жидкая смесь (вода с содержанием гликоля менее 60%)
■ Электрический параметр
|
Рабочее напряжение
(В постоянного тока)
|
Номинальная мощность
(Вт)
|
Номинальный расход
(л/ч)
|
Размеры
(мм)
|
Вес
(г)
|
| 18 В-32 В (24 В) |
240 Вт |
Q=2400 л/ч, H=17 м |
185*90*155 |
2200 г |
Модель разъема и соответствующие электрические свойства (см. рисунок 3):
| AMP282106-1 |
1 (Черный) |
2 (Желтый) |
3 (Синий) |
4 (Красный) |
| (соответствующий штекер AMP282088-1) |
GND |
Обратная связь по неисправности |
ШИМ |
+24 В |
■Характеристика ШИМ
| Рабочий цикл |
Описание |
Примечание:
1: Метрическая ошибка рабочего цикла ШИМ ±2%
2: Напряжение ШИМ: 24 В постоянного тока, частота: 1 кГц
3: Рекомендуемая частота ШИМ: 500 Гц
4: Рекомендуется 0% рабочий цикл как отключение ШИМ |
| 0%≤рабочий цикл≤15% |
Режим ШИМ (остановка) |
| 15%≤рабочий цикл≤20% |
Режим ШИМ (Минимальная скорость) |
| 20%≤рабочий цикл≤80% |
Режим ШИМ (Диапазон линейного регулирования скорости) |
| 80%≤рабочий цикл≤100% |
Режим ШИМ (ограничение максимальной скорости) |
| Диаметр провода |
Самый длинный используемый провод* |
|
24 В |
| 1,5 мм² |
16 м |
| 2,5 мм² |
25 м |
| 3 мм² |
31 м |
| 4 мм² |
40 м |
Рекомендуемый размер провода (на основе падения напряжения 3%)
* Длина провода означает расстояние от насоса до аккумулятора
■ Внимание
1. Рабочая температура окружающей среды: -40℃--120℃, следует стараться избегать близости к трехэлементной каталитической системе, системе выпуска отработавших газов и двигателю во время установки, обеспечить температуру рабочей среды.
2. Положение установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос вдали от пыльной среды, пыль вредна для снижения срока службы
5. Обратите внимание на чистоту воды, избегайте заклинивания и блокировки крыльчатки, чтобы уменьшить срок службы насоса
■ Параметр производительности
■Внешний размер
