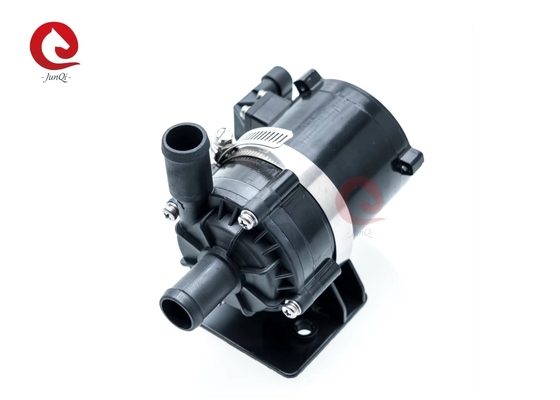

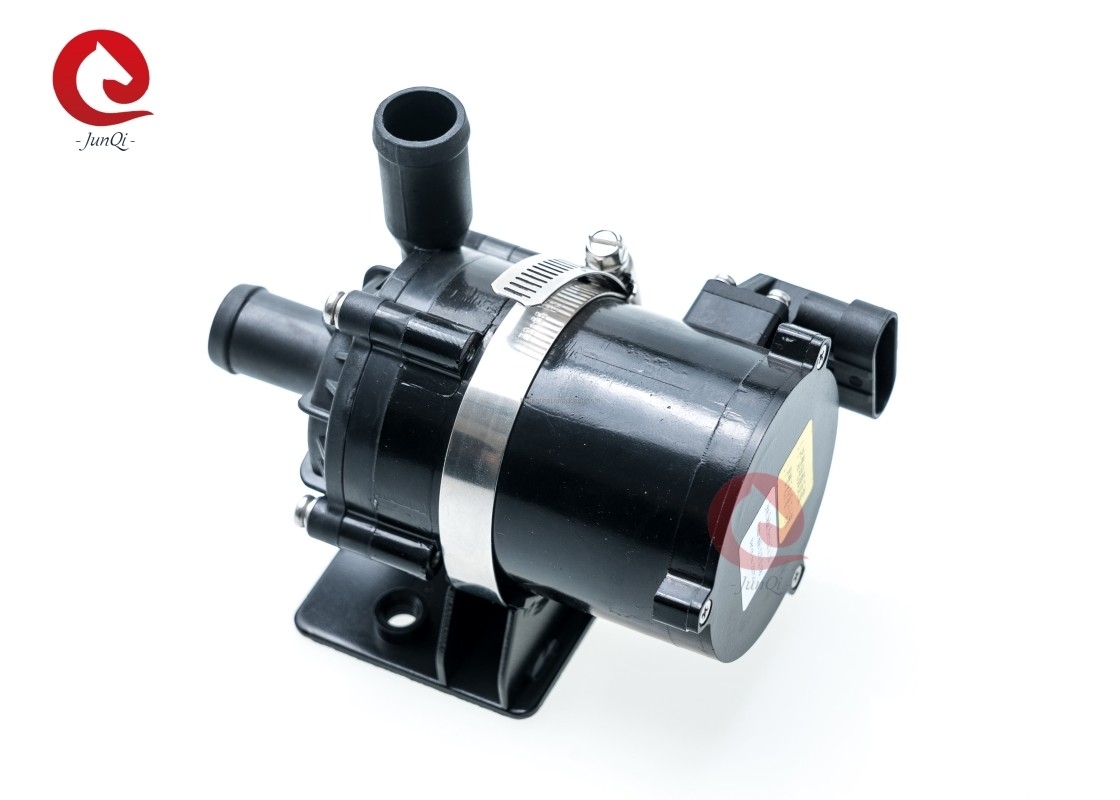

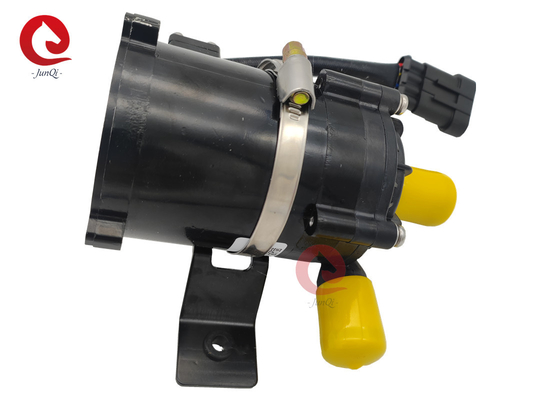

Охлаждая вспомогательная 24 безщеточных водяной помпы 80W мотора DC 12VDC для циркуляции HEV EV нагревая

HEV или водяная помпа электрического автомобиля электрическая, батарея охлаждая, насос хладоагента, насос электрического автомобиля

Водяная помпа серии DKB80 автомобильная электрическая

Поддерживать/циркуляция/Переменная-частота/управление малошумных/экрана pump/PWM/обратная связь сигнала

Применения ♣

Применитесь к HEV (гибридному электрическому кораблю), EV (электротранспортам), поездам, кораблям и системе другой нагревая циркуляции циркуляции и охлаждать.

1. Гибридный электротранспорт (HEV), двигатель мотора электротранспорта расширенного диапазона (EREV) и холодильный цикл системы управления.

2. Чистые электрические минибусы едут на автомобиле двигатель и холодильный цикл системы управления, топление батареи вспомогательные и холодильный цикл.

3. Холодильный цикл турбонагнетателя.

4. Холодильный цикл воды двигателя.

5. Цикл воды предподогревателя 12KW.

6. Другая польза системы охлаждения.

Особенности ♣

Насос одиночного этапа ♦ центробежный

Передача магнитной силы ♦ (структура насоса экрана)

Мотор DC высокой эффективности ♦ безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.

♦ с рабочей температурой широкого диапазона

Управление скорости сигнала ♦ PWM (опционная обратная связь сигнала СТРАНИЦЫ)

♦ с управлением подачи постоянного

♦ обращает предохранение от полярности

♦ сушит идущую защиту

♦ над напряжением тока, над настоящей защитой

Перегрузка ♦, над предохранением от температуры

Электронные блоки ранга автомобиля ♦

Описание ♣ техническое (части в контакте с жидкостью)

Снабжение жилищем насоса главное: PPS+GF

Турбинка: PPS+GF

Полость экрана: PPS+GF

Подшипник вала: Шайба составного materials+ углерода zirconia смолы керамическая

Вал: неубедительный вал нержавеющей стали

Ротор: впрыска нейлона упаковала

Кольцо уплотнения: EPDM

Задающий усилитель ♣ (включая мотор)

Управлять электромагнитом: упакованная впрыска magnet+nylon

Винты и гайки: Нержавеющая сталь SUS 304

Управляя мотор: безщеточный мотор

Рамка провода мотора: PPA+GF (белое)

Снабжение жилищем насоса: алюминиевый сплав

Кронштейн: Нержавеющая сталь SUS 304

Обруч кронштейна: США 304 нержавеющее steel+ амортизируя резиновое кольцо

Водоустойчивое основанное на оценке IP67 (en60529)

Соединитель: 3 штыри или 4Pins (с обратной связью сигнала СТРАНИЦЫ)

Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)

Спецификации ♣ модельные

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

С суффиксом кронштейна модельным: СТАРШИЙ (например: DKB80-12ASR)

С суффиксом штыря обратной связи сигнала СТРАНИЦЫ модельным: СТРАНИЦА (например: DKB80-12APG)

♣ устанавливая инструкцию

Насосы серии DKB80 центробежные насосы которые требуют наполненного пре,

Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов

Локоть (см. диаграмму 2).

7: Не используйте морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.

Параметр температуры ♣

Средняя жидкостная температура: -40℃ к +120℃ (- 40°F к + 248°F)

Работая температура окружающей среды: -40℃ к +100℃ (- 40°F к +212°F)

Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)

(℃ до 100, но оно сократят срок службы)

Давление системы ♣

-0,2 до бару 2,5 (100℃ (212°F).

Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.

Ряд напряжения тока ♣

Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V

Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 30V

Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.

Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)

Параметр ♣ электрический

модель и штыри ♣Connector

Внимания ♣

1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.

2. Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.

3. Для уменьшения сопротивления воды, как можно больше уменьшить локоть номера в тубопроводе в установке, не обеспечьте никакой никакой локоть не позднее 20 см от насоса.

4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы

5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса.

Диаграмма кривой ♣

размеры ♣Overall
