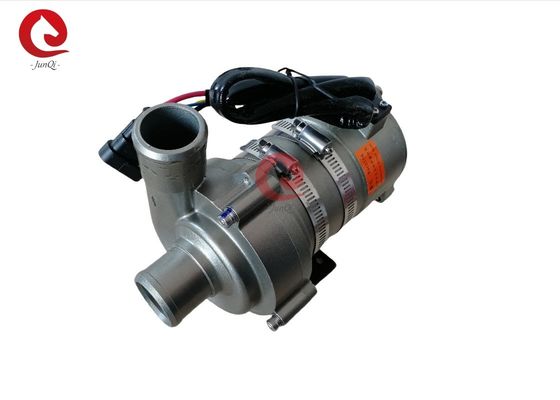

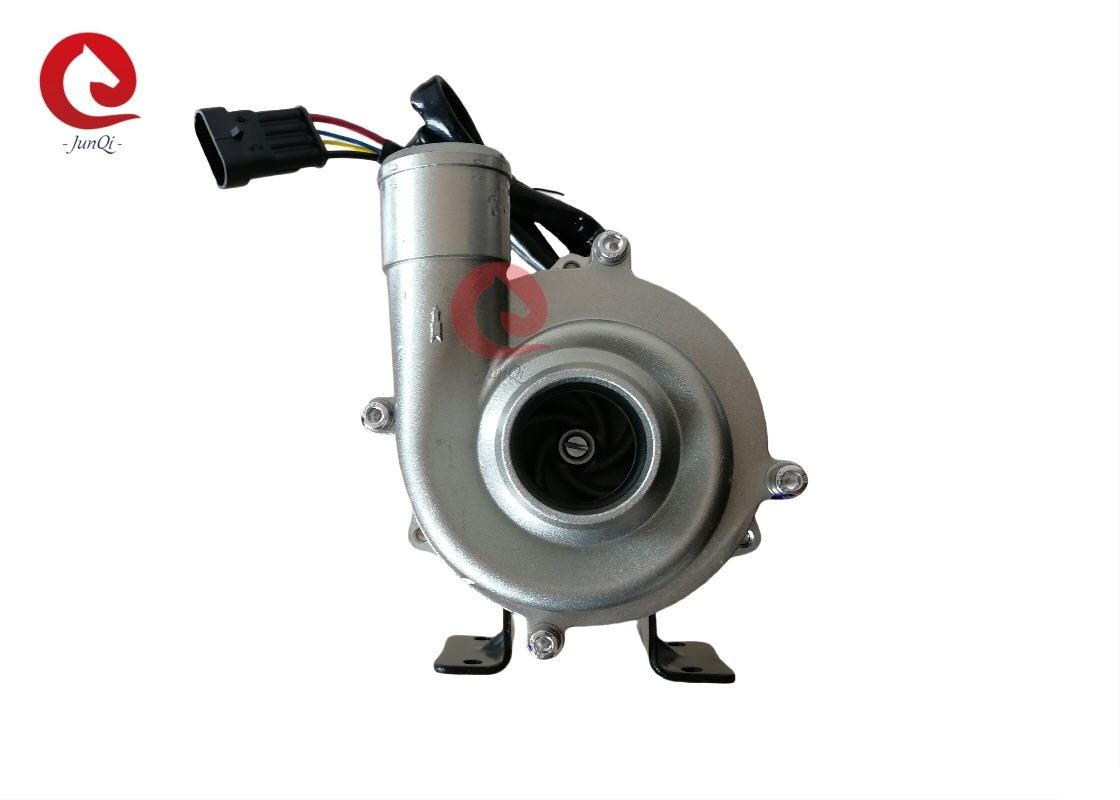

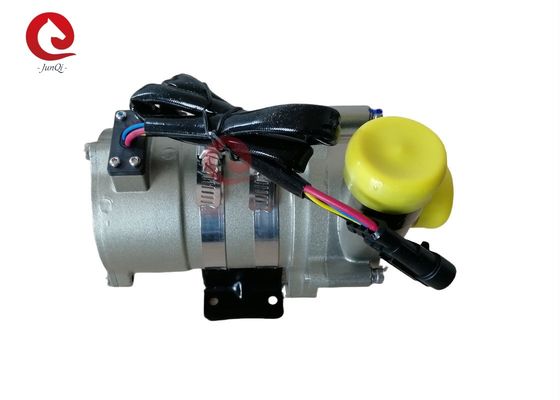

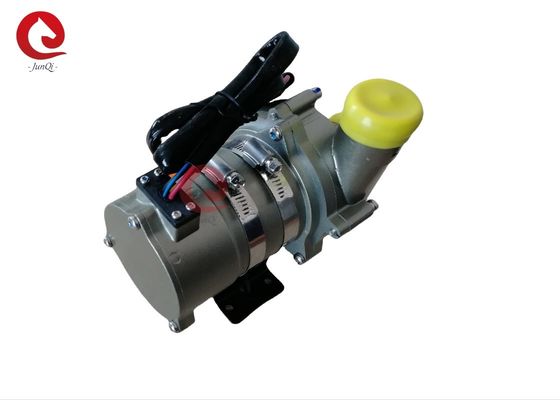

Бесбрюшевый центробежный насос с постоянным током двигателем DC 24V 240W тяжелый электрический водяной насос для электрического автобуса, батареи грузовика и охлаждения контроллера с PWM
OWP-7000KL67 240W тяжелый электрический водяной насос для электрической автобусной/грузовой батареи и системы охлаждения контроллера
■ Применение
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, судах и других отопительных и
система циркуляции охлаждения.
■ Особенности
◆ Центробежный насос
◆ передача магнитной силы
◆ Высокоэффективный бесшовный двигатель постоянного тока, низкое потребление энергии, высокая эффективность, длительный срок службы.
◆ с широким диапазоном температуры работы
◆ Управление скоростью сигнала PWM (необязательно)
◆ Выход диагностического сигнала (необязательно)
◆ с постоянным регулированием потока
◆ Защита от обратного поляризма
◆ Защита от сухого движения
◆ Защита от перенапряжения и перенапряжения
◆ Перегрузка, защита от перегрева
■ Техническое описание (связанные части, контактирующие с жидкостью)
корпус насосной головки: литьевые сплавы алюминия
Импеллер: PPS+GF
Перекрытие щита: PPS+GF
Рукав вала: карборундовые композитные материалы
Волокно: нержавеющая сталь ((3CR14) волокно
Магнитное корпус: пластиковая капсула ППС
Печатная кольца: EPDM
■ Двигательное устройство (включая двигатель)
Двигательный ротор: ППС пластиковый капсулированный магнит
Винты и орехи: SUS 304 из нержавеющей стали
Двигатель движения: безчешный мотор
Моторная проволока: PPA GF
Оборудование для насоса: алюминиевый корпус для литья с пескоструйным и анодирующим способом + PE-покрытие в виде порошка.
Подвеска: сталь
Кружок для поддержки: нержавеющая сталь US 304
водонепроницаемость на основе рейтинга IP67 (en60529)
Модель соединителя: AMP282104-1 (совместимый разъем AMP282109-1)
Диаметр сопла: 40 мм (1,5 дюйма)
■ Инструкции по монтажу
Насосы серии OWP-7000KL67 представляют собой центробежные насосы, которые требуют предварительной заправки,
Насос установлен в самом низком положении системы, чтобы гарантировать, что винт всегда
Погрузиться в жидкость или заполнить насос до включения.
1: Насос не должен работать в сухом режиме, даже если он может работать в сухом режиме в течение 15 минут (после 15 минут)
минуты сухого хода, он будет автоматически остановиться), сухого хода будет производить шум, также увеличивая
абразия вала и рукава вала.
2: Если вы используете трубу меньшего диаметра, используйте трубу рекомендуемого диаметра, соединяющую впуск насоса
Ввод насоса шланга. Из-за отрицательного давления в насосе, внешний воздух легче проникает в трубу.
насос через трубопровод, это сделает производительность насоса деградации, а также воздух
Пузыри повреждают насос.
3: С точки зрения направления входа в насос, винт вращается по часовому стрелку (см. стрелку на
выходной порт).
4: Насос может быть установлен вертикально или горизонтально (см. рисунок 1).
Вертикально, выход должен быть вверх.
5: Чтобы избежать сухого хода (воздух застрял в винтере), выходный порт насоса для воды должен быть
быть вертикальным или в верхней части колеса (см. рисунок 1).
6: Соединенная труба должна быть установлена вертикально (или без локтя в 20 см) чтобы воздух
Если выпуск трубы легко разряжается, то выпускную трубу следует использовать не ближе 90 градусов (см. рисунок 2).
7: Не может использовать морскую воду или другое тяжелое загрязнение с крупнозернистой примеси жидкости в качестве жидкости
Средний.
Параметр температуры
Средняя температура жидкости: -40°Cдо + 85°C(от -40°F до +185°F)
Рабочая температура окружающей среды: -40°Cдо +120°C(от -40°F до +248°F)
Температура хранения:-40°Cдо +70°C(от -40°F до +158°F)
(до 100°C, но это сократит срок службы)
■Давление системы
-0,2 до 2,5 бар (100°C(212°F).
Продолжительность службы составляет более 20 000 часов на основе номинального напряжения и 36°C(86°F) окружающая среда
Температура.
■Диапазон напряжения
Номинальный водонасос 24 В, рабочий диапазон 18 - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерный или слишком
низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть
подвержены воздействию теплового излучения окружающей среды.
Средняя жидкость: жидкая смесь (Вода с содержанием гликола менее 60%).
■Электрический параметр
|
Рабочее напряжение
(VDC)
|
Номинальная мощность
(W)
|
Номинальный поток
(L/H)
|
Размеры
(мм)
|
Вес
(g)
|
| 24В ((18В-32В) |
240 Вт |
Q=2800 л/ч,
H≥ 16M
|
190*90*157 |
2200 г |
Модель соединителя и соответствующие электрические свойства (см. рисунок 3):
|
AMP282104
(Соответствующий плагин AMP282109-1)
|
1 |
2 |
| +24В |
ГНД |
| Толщина провода |
Самый длинный провод* |
| |
24 В |
| 1.5 мм2 |
16 м |
| 2.5 мм2 |
25 м |
| 3 мм2 |
31 м |
| 4 мм2 |
40 метров |
Рекомендуемый размер провода (на основе 3% падения напряжения)
*Длина провода означает расстояние от насоса до батареи
■Внимание!
1. рабочая температура окружающей среды: -40°C-120°C, следует стараться избегать близких трехэлементов каталитической, газоразрядной трубы системы и двигателя во время установки,обеспечить температуру рабочей среды.
2.Место установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для сокращения срока службы
5. Обратите внимание на чистоту воды, избегайте пробок и винтовки-блокированы, чтобы сократить срок службы насоса
■Параметр производительности
Тэги продуктов:24VDC OWP-7000KL67 Высокое давление Авто электрический насос воды Максимальный поток 5500L / ч Для BYD YUTONG BEV автобуса
