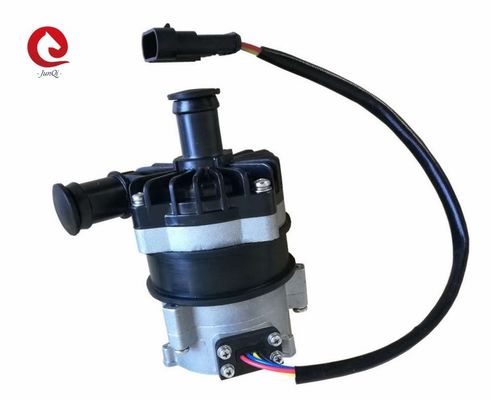

Насос Intercooler турбонагнетателя водяной помпы мотора DC электрического хладоагента КОНСЕРВНОЙ БАНКИ безщеточный

DC 12V/24V с водяной помпой электрического хладоагента высокой эффективности интерфейса КОНСЕРВНОЙ БАНКИ безщеточной для гибридного электрического корабля

Поддерживать/циркуляция/Переменная-частота/АВТОБУС малошумных/экрана pump/CAN



■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, и кораблях и системе другой циркуляции топления и охлаждать.

■Особенности
◆Центробежный насос
◆Передача магнитной силы (структура насоса экрана)
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры

■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: PPS+GF
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: Композиционные материалы смолы углерода
Вал: вал нержавеющей стали
Снабжение жилищем магнита: capsulation нейлона пластиковое
Кольцо уплотнения: EPDM

■Задающий усилитель (включая мотор)
Управлять электромагнитом: магнит нейлона пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с обработкой sandblasting и вкрапленности

Кронштейн: Сталь с покрытием порошка
Обруч кронштейна: #304 нержавеющее steel+ амортизируя резиновое кольцо
Водоустойчивое основанное на оценке IP67 (en60529)
Модель соединителя: 174359-2 (, который соответствуют штепсельная вилка 174357-2)
Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)

■Модельные спецификации

OWP-SH120-12ASR
DC 12V с суффиксом кронштейна модельным: 12ASR




■Устанавливать инструкцию

Насосы серии OWP-SH120 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов
Локоть (см. диаграмму 2).

7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.





■Параметр температуры
Средняя жидкостная температура: -40℃ к +100℃ (- 40°F к + 212°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F) (℃ до 100, только оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)



■Электрический параметр

Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):

■Характер PWM

■Внимания


1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса




■Рабочий параметр

• Внешний размер
