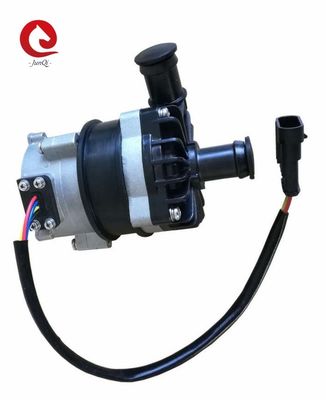

Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля

Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля

  • Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля
  • Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля
  • Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля
  • Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля
Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: junqi
Сертификация: IS9001, TS16949,CE
Номер модели: OWP-SH120-CAN
Оплата и доставка Условия:
Количество мин заказа: 5 НАБОРОВ
Цена: Negotialbe
Упаковывая детали: Соответствующий для экспорта
Время доставки: основание заказанн,
Условия оплаты: T/T, западное соединение, PayPal
Поставка способности: 1000сет/Монтх
контакт
Подробное описание продукта
Модель: OWP-SH120-CAN Материал: алюминиевый сплав
Напряжение тока: 24VDC /12VDC Сила: 120В
Расклассифицированный расход потока: 900L/H, Максимальная голова: 11.5M
Применение: Гибридный автобус, электротранспорты Сообщение: СМОГИТЕ повезти на автобусе
Использование: хладоагент
Высокий свет:

Насос хладоагента воды 24VDC

,

Автомобильный насос хладоагента 24VDC

,

насос хладоагента воды 11.5M

DC 12V/24V с водяной помпой электрического хладоагента высокой эффективности интерфейса КОНСЕРВНОЙ БАНКИ безщеточной для гибридного электрического корабля

Поддерживать/циркуляция/Переменная-частота/АВТОБУС малошумных/экрана pump/CAN


Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, и кораблях и системе другой циркуляции топления и охлаждать.

Особенности
Центробежный насос
◆Передача магнитной силы (структура насоса экрана)
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры

Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: PPS+GF
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: Композиционные материалы смолы углерода
Вал: вал нержавеющей стали
Снабжение жилищем магнита: capsulation нейлона пластиковое
Кольцо уплотнения: EPDM

Задающий усилитель (включая мотор)
Управлять электромагнитом: магнит нейлона пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с обработкой sandblasting и вкрапленности

Кронштейн: Сталь с покрытием порошка
Обруч кронштейна: #304 нержавеющее steel+ амортизируя резиновое кольцо
Водоустойчивое основанное на оценке IP67 (en60529)
Модель соединителя: 174359-2 (, который соответствуют штепсельная вилка 174357-2)
Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)

Модельные спецификации

OWP-SH120-12ASR
DC 12V с суффиксом кронштейна модельным: 12ASR




Устанавливать инструкцию

Насосы серии OWP-SH120 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов
Локоть (см. диаграмму 2).

7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.

Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 0



Параметр температуры
Средняя жидкостная температура: -40℃ к +100℃ (- 40°F к + 212°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F) (℃ до 100, только оно сократят срок службы)
Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
Ряд напряжения тока
Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)



■Электрический параметр

Напряжение тока деятельности
(VDC)
Расклассифицированная сила
(W)
Расклассифицированная подача
(L/H)
Размеры
(mm)
Вес
(g)
9V-16V (12V) 120W Q=900L/H H=11.5M 129*107*80 750g









Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):

AMP282106-1 1 (красный) 2 (желтый) 3 (синь) 4 (чернота)
(соответствовал штепсельной вилке AMP282109-1) +12V PWM Обратная связь недостатка GND






Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 1


Характер PWM

Круг обязаностей Описание Примечание:
1: Ошибка 2% круга обязаностей PWM метрическая
2: Напряжение тока PWM: 12VDC, частота: 1 КГц
3: Порекомендованная обязанность стопа PWM: 10%
4:0%, 95% как порекомендованный круг обязаностей для высшей скорости
0%≤duty≤7% выход дефолта (скорость Макс)
7%≤duty≤12% Режим PWM (стоп)
13%≤duty≤85% Режим PWM (линейный ряд управления скоростью)
86%≤duty≤100% Режим PWM (максимальное ограничение в скорости)



Внимания


1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
2. Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса




Рабочий параметр
Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 2

  • Внешний размер

Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 3
Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 4


Электрическое безщеточное 12V 24VDC МОЖЕТ насос хладоагента воды 11.5M для гибридного электрического корабля 5
