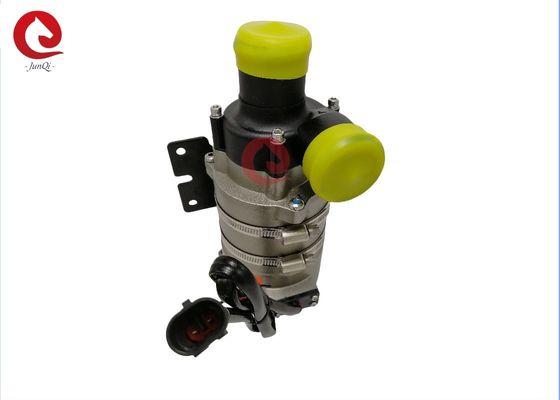

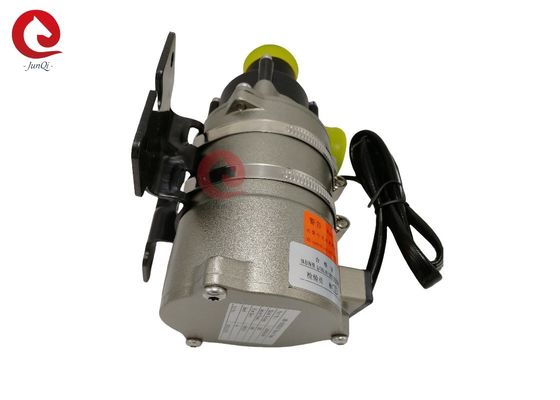

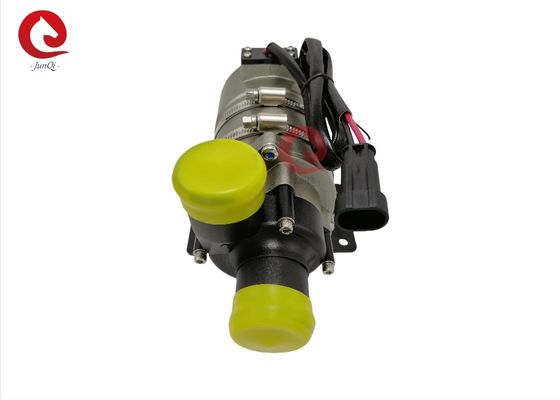

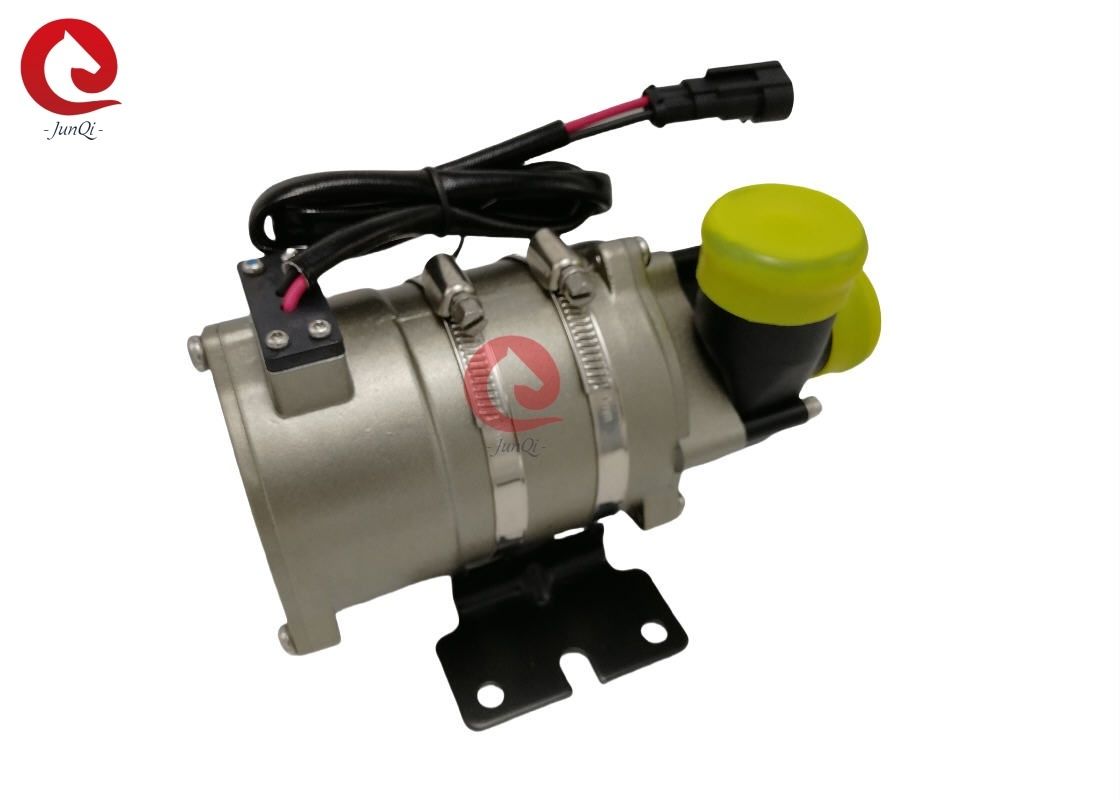

Бесколлекторный водяной насос постоянного тока серии OWP-6000KL67
Насос для повышения давления/циркуляции/с переменной частотой/малошумный/центробежный
Управление ШИМ/обратная связь по сигналу
■ Области применения
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, кораблях и других системах отопления и
охлаждения.
■ Особенности
◆Центробежный насос
◆Передача магнитной силой
◆Высокоэффективный бесщеточный двигатель постоянного тока, низкое энергопотребление, высокий КПД, длительный срок службы.
◆Широкий диапазон рабочих температур
◆Управление скоростью сигналом ШИМ (опционально)
◆Вывод диагностического сигнала (опционально)
◆С контролем постоянного потока
◆Защита от обратной полярности
◆Защита от сухого хода
◆Защита от перенапряжения, перегрузки по току
◆Защита от перегрузки, перегрева
■ Техническое описание (части, контактирующие с жидкостью)
Корпус насоса: PPS+GF
Крыльчатка: PPS+GF
Защитная полость: PPS+GF
Втулка вала: композитные материалы из карборунда
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: пластиковая капсуляция PPS
Уплотнительное кольцо: EPDM
■ Приводное устройство (включая двигатель)
Ротор привода: пластиковый капсулированный магнит PPS
Винты и гайки: нержавеющая сталь SUS 304
Приводной двигатель: бесщеточный двигатель
Рамка провода двигателя: PPA GF
Корпус насоса: литой алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE.
Кронштейн: сталь
Скоба кронштейна: нержавеющая сталь US 304
Водонепроницаемость в соответствии со стандартом IP67 (en60529)
Модель разъема: AMP282104-1 (соответствующий штекер AMP282109-1)
Диаметр сопла: 40 мм (1,5 дюйма)■ Инструкция по установке
Насосы серии OWP-6000KL - это центробежные насосы, которые требуют предварительного заполнения,
Насос устанавливается в самом нижнем положении системы, чтобы обеспечить постоянное
погружение крыльчатки в жидкость, или предварительно заполните насос перед включением питания.
1: Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15
минут работы всухую он автоматически остановится). Работа всухую будет создавать шум, а также увеличивать
изнашивание вала и втулки вала.
2: Используйте рекомендуемый диаметр трубы для подключения к входу насоса, если вы используете меньший диаметр
шланг на входе насоса, из-за отрицательного давления в насосе наружный воздух легче попадает в
насос через трубопровод, это приведет к ухудшению характеристик насоса, а также воздух
пузырьки повреждают насос.
3: Если смотреть со стороны входа насоса, крыльчатка вращается по часовой стрелке (см. стрелку на
выходном отверстии).
4: Насос можно устанавливать вертикально или горизонтально (см. рисунок 1). При установке
вертикально, выходное отверстие должно быть направлено вверх.
5: Во избежание работы всухую (застревания воздуха в крыльчатке), выходное отверстие водяного насоса должно быть
быть вертикальным или в верхней части крыльчатки. (см. рисунок 1)
6: Подключенная труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух
легко выходил, выходная труба не должна использовать колено менее 90 градусов (см. рисунок 2).
7: Нельзя использовать морскую воду или другую сильно загрязненную жидкость с большими зернистыми примесями в качестве
среды.
■ Температурный параметр
Температура рабочей жидкости: от -40℃ до +85℃ (от -40°F до +185°F)
Рабочая температура окружающей среды: от -40℃ до +120℃ (от -40°F до +248°F)
Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
■ Давление в системе
от -0,2 до 2,5 бар (100℃ (212°F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36℃ (86°F).
■ Диапазон напряжений
Номинальный водяной насос 24 В, рабочий диапазон 18 В - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжений и температур, но чрезмерное или слишком
низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть
подвержен тепловому излучению окружающей среды.
Рабочая жидкость: жидкая смесь (вода с содержанием гликоля менее 60%)
■ Электрический параметр
Рабочее напряжение
|
(В постоянного тока)
Номинальная мощность
|
(Вт)
Номинальный расход
|
(л/ч)
Размеры
|
(мм)
Вес
|
(г)
18-32 В (24 В)
|
| 190 Вт |
Q=6000 л/ч, |
H
≥4 м202*90*105
|
1700 г |
Модель разъема и соответствующие электрические характеристики (см. рисунок 3): |
AMP282104
|
(Соответствующий штекер AMP282109-1
1
|
2 |
+24 В постоянного тока |
| GND |
Рекомендуемый размер провода (на основе падения напряжения 3%) |
Толщина провода
| Самый длинный используемый провод |
24 В |
| |
1,5 мм² |
|
16 м
|
2,5 мм² |
|
25 м
|
3 мм² |
|
31 м
|
4 мм² |
|
40 м
|
* Длина провода означает расстояние от насоса до аккумулятора |
■ Внимание
1. Рабочая температура окружающей среды: -40℃--120℃, следует стараться избегать близости к трехэлементной
каталитической системе, системе газоотводных труб и двигателю во время установки, обеспечить рабочую
температуру окружающей среды.
2. Место установки водяного насоса должно быть как можно ближе к низкому уровню воды,
чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос вдали от запыленной среды, пыль вредна для снижения срока службы.
5. Обратите внимание на чистоту воды, избегайте заклинивания и блокировки крыльчатки, чтобы уменьшить
срок службы насоса
■
Параметр производительности
Внешний размер:Высокообъемный автоматический электрический водяной насос для циркуляции охлаждающей жидкости, сверхмощный
