Создать значение для клиентов. Целостность и беспроигрышное.
Место происхождения: | Китай |
Фирменное наименование: | junqi |
Сертификация: | IS9001, TS16949,CE |
Номер модели: | OWP-7000KL67 |
Количество мин заказа: | 1 набор |
---|---|
Цена: | Negotialbe |
Упаковывая детали: | Соответствующий для экспорта |
Время доставки: | основание заказанн, |
Условия оплаты: | T/T, западное соединение, PayPal |
Поставка способности: | 1000сет/Монтх |
Модель: | OWP-7000KL67 | Материал: | PPS + GF, Алюминиевые сплавы |
---|---|---|---|
Напряжение тока: | 24VDC (18V-32VDC) | Сила: | 240В |
Расклассифицированный расход потока: | 2800L/H | Максимальная голова: | 16м |
Применение: | Гибридный автобус, электротранспорты | Ранг IP: | IP68 |
жизнь: | ≥20000х | Шум: | ≤65дБ |
Выделить: | высокая водяная помпа давления 240W,Электрический насос переноса воды 2800L/H,водяная помпа давления 16M высокая |
Водяная помпа DC 24V 300W насоса безщеточного мотора DC центробежная сверхмощная электрическая для электрических автобуса, батареи тележки и регулятора охлаждая с PWM

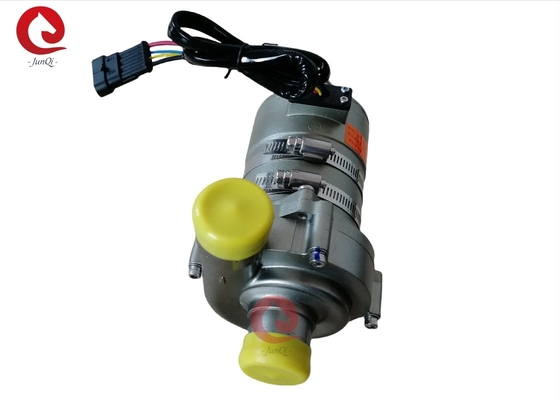

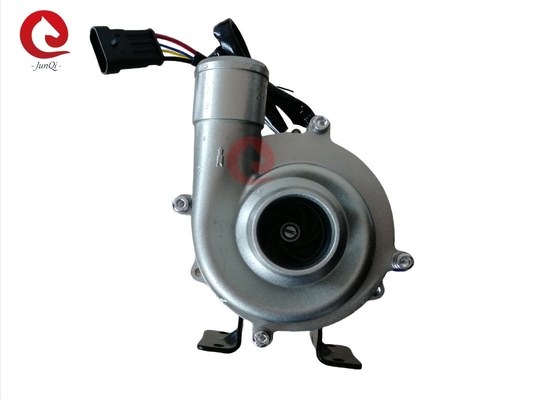

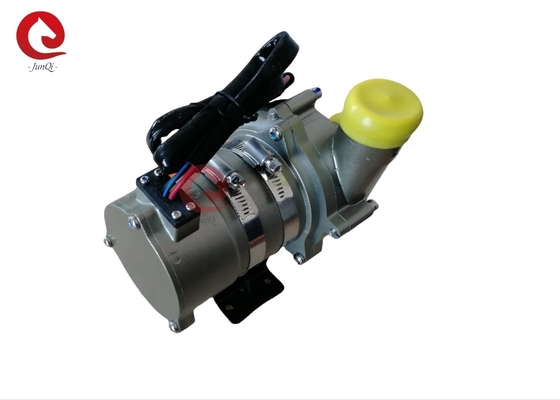

Водяная помпа OWP-7000KL67 300W сверхмощная электрическая для электрической батареи автобуса/тележки и системы охлаждения регулятора
■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и другом топлении и
охлаждая система циркуляции.
■Особенности
◆Центробежный насос
◆Передача магнитной силы
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM (опционное)
◆Диагностический выход сигнала (опционный)
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры
■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Сплавы алюминия заливки формы
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM
■Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.
Кронштейн: сталь
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP67 (en60529)
Модель соединителя: AMP282104-1 (, который соответствуют штепсельная вилка AMP282109-1)
Диаметр сопла: 40mm (1,5 дюйма)
■Устанавливать инструкцию
Насосы серии OWP-7000KL67 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда
погруженный в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15
минуты сух-бежать, оно автоматически остановит), сухая идущая воля делает шум, также увеличивая
ссадина к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете более небольшой диаметр
вход насоса шланга, должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к
насос через трубопровод, оно сделает деградацию производительности насоса, и также воздух
пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку дальше
порт выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке
вертикально, порт выхода должен быть верхним.
5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы
вертикаль или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух
discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).
7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкость
средство.
Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и 36℃ (86°F) окружающих
температура.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже
низшее напряжение и температура повлияют на срок службы мотора, насос не могут быть
подверганный действию радиации тепла окружающей.
Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)
■Электрический параметр
Напряжение тока деятельности (VDC) |
Расклассифицированная сила (W) |
Расклассифицированная подача (L/H) |
Размеры (mm) |
Вес (g) |
24V (18V-32V) |
240W |
Q=2800L/H, H≥16M |
190*90*157 |
2200g |
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
AMP282104 (, который соответствуют штепсельная вилка AMP282109-1) |
1 |
2 |
+24V |
GND |
Толщина провода |
Самый длинный используемый провод * |
|
24V |
1,5 mm ² |
16m |
2,5 mm ² |
25m |
3 mm ² |
31m |
4 mm ² |
40m |
Порекомендованный размер провода (основанный на падении напряжения тока 3%)
* длина провода значит расстояние от насоса к батарее
■Внимания
1. работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
2. Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса
■Рабочий параметр
Внешний размер
Бирки продукта: Автомобиля давления 24VDC OWP-7000KL67 подача Макс 5500L/h водяной помпы высокого электрическая для автобуса BYD YUTONG BEV
