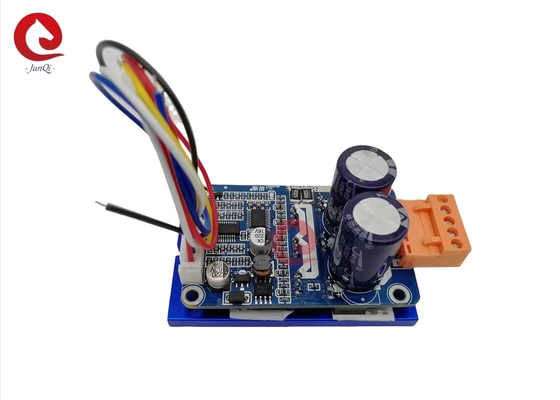

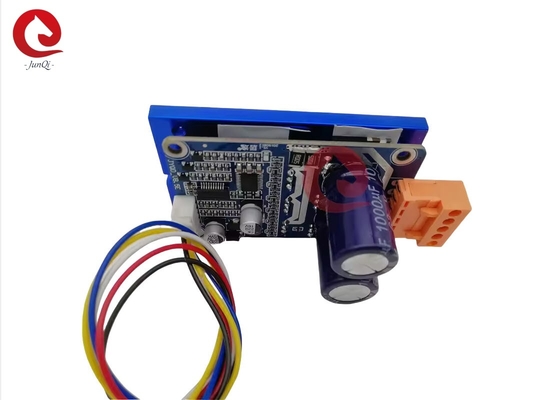

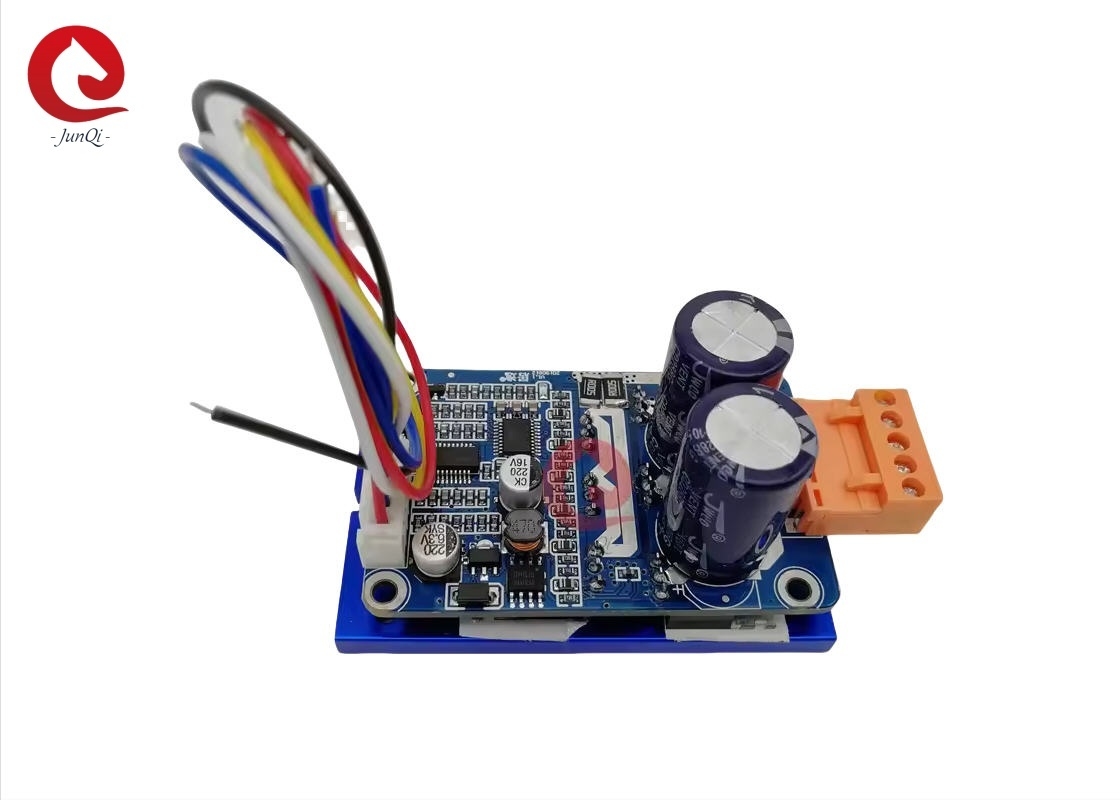

(Для бесколлекторного бездатчикового двигателя постоянного тока)
Примечания по применению:
| 1. Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон платы драйвера. |
|
2. Эта плата драйвера используется для 3-фазного бесколлекторного бездатчикового двигателя, но не подходит напрямую для всех 3-фазных бесколлекторных бездатчиковых двигателей. Если эффект привода неудовлетворительный (например, дрожание при запуске, реверсирование, рабочий ток двигателя без нагрузки слишком велик, скорость нестабильна, эффективность низкая и не может запуститься с нагрузкой), клиенты могут настроить сопротивление и емкость платы драйвера в соответствии с фактической ситуацией для достижения наилучшего эффекта привода (см. приложение о том, как выполнить настройку).
|
|

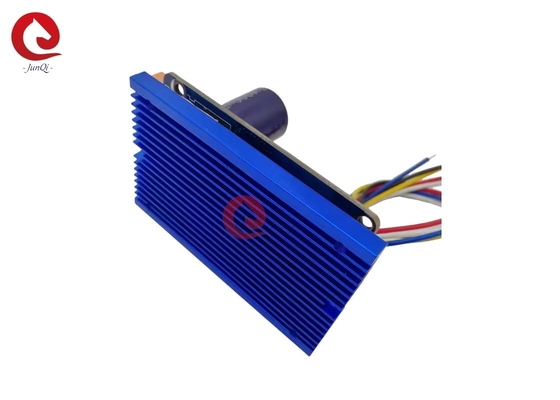

3. Плата драйвера JYQD-V8.3E представляет собой голый плату без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, нет необходимости добавлять радиатор, необходимо только обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, необходимо добавить радиатор, как показано на схеме ниже.
|
4. Обратите внимание, что плата драйвера JYQD-V8.3E не имеет защиты от обратного подключения,
она навсегдаповредит плату драйвера при обратном подключении полярности.
5. Выходной порт 5 В на плате драйвера запрещает подключение внешнего устройства. Он применим только
к внешнему потенциометру и переключателю платы для регулировки скорости и реверса.
6. Клемма “M” на плате драйвера JYQD-V8.3E является выходным сигналом импульса скорости двигателя (двухтактный выход),
а максимальный выходной ток составляет менее 5 мА.
| Номер модели |
JYQD-V8.5E |
| Рабочая температура |
-20—85℃ |
| Рабочее напряжение |
18В-50В |
| Максимальный ток |
15А |
| Непрерывный рабочий ток |
15А |
| ·Регулировка скорости ШИМ |
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
| Регулировка скорости аналоговым напряжением |
0-5В |
| Защита от перенапряжения / пониженного напряжения |
ДА |
| Выход сигнала импульса скорости |
ДА |

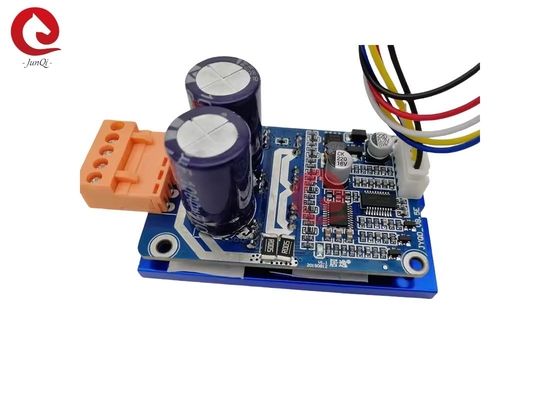

Схема подключения
| 5В |
Внутреннее выходное напряжение платы драйвера |
| M |
Выходной порт сигнала импульса скорости двигателя, импульсный сигнал 5 В. |
| Z/F |
Порты управления направлением вращения. Подключение “5В” высокого уровня или отсутствие подключения - прямое направление, подключение 0 В низкого уровня или подключение к GND - обратное направление. |
| VR |
Порт регулировки скорости. Аналоговая регулировка скорости напряжением 0,1 В - 5 В, входное сопротивление 20 кОм, подключение к GND при регулировке скорости ШИМ, частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
| GND |
Используется для внутреннего управления платой драйвера |
2. Порт питания
| MA |
Фаза A двигателя |
| MB |
Фаза B двигателя |
| MC |
Фаза C двигателя |
| GND |
DC- |
| VCC |
DC + |
3. Используйте экранированные провода, если расстояние от платы драйвера до двигателя превышает 50 см, в противном случае
это может привести к ненормальному приводу, влияющему на нормальное использование.
4. Расстояние между портами управления: 2,54 мм, расстояние между портами питания: 3,96 мм
5. Обратите внимание на изоляцию между полевым транзистором драйвера и радиатором или монтажной платой.
Габаритный чертеж:
