Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Чанчжоу, Китай |
| Фирменное наименование: | Junqi |
| Сертификация: | CE, RoHs, REACH |
| Номер модели: | Мотор серии BLDC JQ42BLB |
| Количество мин заказа: | 5PCS |
|---|---|
| Цена: | USD20-60/PC Negotialbe |
| Упаковывая детали: | КТН |
| Время доставки: | 4weeks позже получают оплату (основание заказанн), |
| Условия оплаты: | Т / Т, западное соединение, ПайПал |
| Поставка способности: | 10000set/month |
| Тип: | Безщеточный мотор ДК | Номер модели: | JQ42BLB01, JQ42BLB02, JQ42BLB03, JQ42BLB04 |
|---|---|---|---|
| Размер рамки: | 42мм | Тип замотки: | Звезда |
| Расклассифицированный вращающий момент: | 64mN.m/170mN.m/300mN.m/440mN.m | Количество поляков: | 6 |
| Номер участка: | 3 | расклассифицированное напряжение тока: | 24ВДК |
| Длина тела: | 40mm/60mm/80mm/100mm | Проектная скорость: | 3000RPM |
| Использование: | Автомобильный | Форма: | Квадрат |
| Выделить: | Безщеточный электрический двигатель DC NEMA17,мотор 24v 42mm безщеточный,Безщеточный электрический двигатель DC 3000RPM |
||

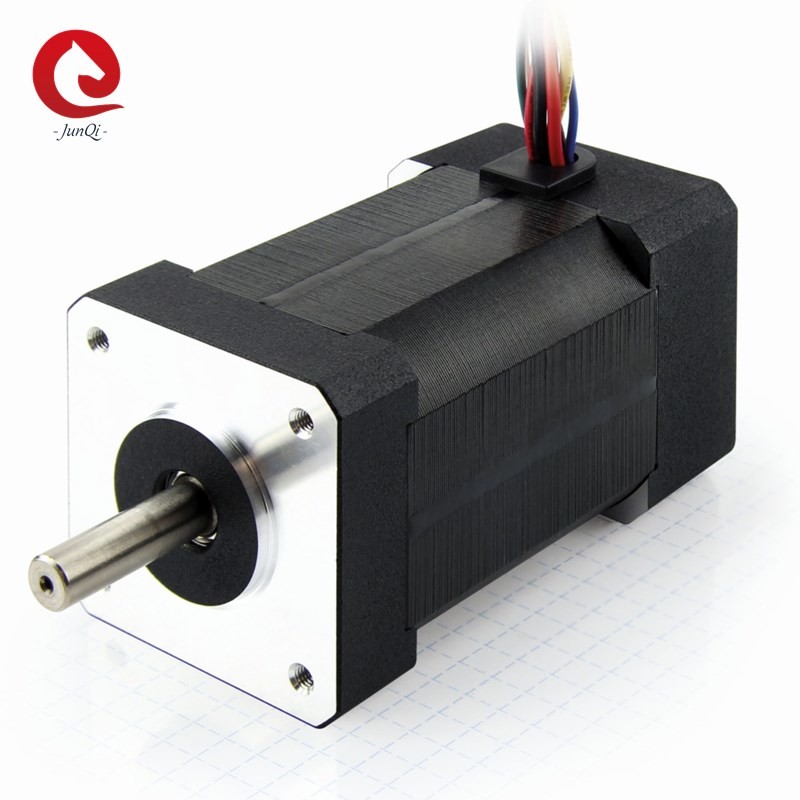

Мотор NEMA17 42mm BLDC, серия 24VDC JQ42BLB, мотор dc 3000RPM Макс torque440mN.m безщеточный
Быстрые детали:
| Модель |
Рамка Размер |
Расклассифицированный Сила W) |
Тело Длина (mm) |
Расклассифицированный Напряжение тока (VDC) |
Расклассифицированный Вращающий момент (Nm) |
Расклассифицированный Настоящий (A) |
Расклассифицированный Скорость (RPM) |
| JQ42BLB01 | 42mm | 20 | 40,3 | 24 | 0,064 |
1,16 |
3000 |
| JQ42BLB02 | 42mm | 53,5 | 60,3 | 24 | 0,17 | 2,83 | 3000 |
| JQ42BLB03 | 42mm | 94 | 80,3 | 24 | 0,3 | 4,8 | 3000 |
| JQ42BLB04 | 42mm | 138 | 100,3 | 24 | 0,44 | 7 | 3000 |
Особенности:
1. Широкий ряд скорости, плоский вращающий момент
2. Превосходная стабильность скорости
3. Компакт и наивысшая мощность
4. Высокая эффективность и энергосберегающее.
Общая спецификация:
| Деталь | Спецификация |
| Обматывая тип | Соединение звезды |
| Угол эффекта Холла | Электрический угол 120 градусов |
| Радиальная игра | 0.02mm@450g |
| Осевая игра | 0.08mm@450g |
| Сила Max.Radial | 28N (10mm от фланца) |
| Сила Max.Axial | 10N |
| Диэлектрическая прочность | 600VAC/1S |
| Сопротивление изоляции | 100MΩ, 500VDC |
| Температура окружающей среды | -20℃~+50℃ |
| Класс изоляции | Класс b |
Электрическое соединение:
| Тип | Цвет | Функции |
|
UL1061 AWG28 |
Красный | Vcc |
| Синь | U (Hu) | |
| Зеленый цвет | V (Hv) | |
| Белый | W (Hw) | |
| Черный | GND | |
|
UL1061 AWG24 |
Желтый цвет | Участок u |
| Красный | Участок v | |
| Черный | Участок w |
Спецификация Electricl:
| Деталь | Блок | JQ42BLB01 | JQ42BLB02 | JQ42BLB03 | JQ42BLB04 |
| Количество поляков | 6 | 6 | 6 | 6 | |
| Номер участка | 3 | 3 | 3 | 3 | |
| Расклассифицированное напряжение тока | VDC | 24 | 24 | 24 | 24 |
| Расклассифицированный вращающий момент | mN.m | 64 | 170 | 300 | 400 |
|
Непрерывный вращающий момент стойла |
mN.m | 74 | 200 | 350 | 490 |
| Проектная скорость | RPM | 3000 | 3000 | 3000 | 3000 |
| Расклассифицированная сила | W | 20 | 53,5 | 94 | 138 |
| Пиковый вращающий момент | mN.m | 192 | 510 | 900 | 1320 |
| Пиковое течение | 3,5 | 8,5 | 14,5 | 21 | |
| Линия - к - сопротивление трубопровода | ℃ ohms@20 | 4 | 1,05 | 0,54 | 0,4 |
| Линия - - линия индуктивность | mH | 2,1 | 0,75 | 0,46 | 0,3 |
| Константа вращающего момента | N.m/A | 0,057 | 0,06 | 0,062 | 0,0624 |
| EMF задней части | Vrms/KRPM | 4,2 | 4,5 | 4,57 | 4,6 |
| Инерция ротора | g.cm2 | 80 | 100 | 120 | 140 |
| Длина мотора | mm | 40,3 | 60,3 | 80,3 | 100,3 |
| Вес | kg | 0,4 | 0,6 | 0,8 | 1 |
** Примечания: Мотор можно конструировать &manufactured с подгонянным запросом!!
Механический размер:
Мы можем поставить дополнительное обслуживание:
Если этот мотор не соответствует вашей просьбе. Пожалуйста чувствуйте, что свободно контактировать с нами, мы смогите сделать подгонянный вал/замотку/монтажный флаец/кабель/соединитель. Мы завещаем работы бок о бок с вами и вашей командой для того чтобы конструировать мотор который приспособит точные потребности вашего применения. Все инженерство и поддержка сделанное внутреннее.
Обслуживание аксессуаров: коробка передач, соединитель
Подгонянный дизайн: Подгонянная замотка, подгонянный фланец, подгонянный вал….
Профессиональная фабрика:
Фото сертификата:
Упаковка:
Транспорт:
Области применения мотора:
вопросы и ответы:
Q: Сколько времени время выполнения заказов?
: Время выполнения: 4 недели после того как получить депозит
Q: Что ваше торговое обеспечение?
: предохранение от 100% качества продукции.
предохранение от 100% пересылки продукта в срок.
предохранение от 100% оплаты для вашего покрытого количества.
Q: Что Moq?
: 5PCS. Гостеприимсво небольшого заказа.
Q: Вы делаете подгонянный продукт?
: Да, мы признаваем ИТ.
Q: Около после продажи Serive?
: Обслуживаний после продажи 24/7.
Q: Чего должен я сделать если я не удовлетворяюсь с вашим продуктом?
: Если дефекты в своем качестве, то мы можем обменять хорошее одно для вас.
Вообще, эта проблема редка.
Q: Что условие оплаты?
: T/T и PayPal использованы больше, пожалуйста свяжутся мы для деталей
Q: Что качественный уровень вашего продукта?
: Мы производим хорошее качество, отказываем произвести низкое качество.
Наши продукты мотора содержат ряд:
