Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Чанчжоу, Китай |
| Фирменное наименование: | Junqi |
| Сертификация: | CE, RoHs, REACH |
| Номер модели: | Мотор серии BLDC JQ80BLS |
| Количество мин заказа: | 5PCS |
|---|---|
| Цена: | USD50-100/PC Negotiable |
| Упаковывая детали: | КТН |
| Время доставки: | 4weeks позже получают оплату (основание заказанн), |
| Условия оплаты: | Т / Т, западное соединение, ПайПал |
| Поставка способности: | 10000set/month |
| Тип: | Безщеточный мотор dc | Номер модели: | JQ80BLS84, JQ80BLS105, JQ80BLS120, JQ80BLS140 |
|---|---|---|---|
| Размер рамки: | 80mm | Обматывая тип: | Перепад |
| Расклассифицированный вращающий момент: | 0.9N.m/1.7N.m/2.2N.m/3N.m | Количество поляков: | 8 |
| Номер участка: | 3 | Расклассифицированное напряжение тока: | 48VDC |
| Длина тела: | 84mm/105mm/120mm/140mm | Проектная скорость: | 3000rpm |
| Использование: | Автомобильный | Форма: | Квадрат |
| Выделить: | электрический двигатель DC 80mm безщеточный,высокоскоростной безщеточный мотор dc 48VDC,безщеточный электрический двигатель DC 3000RPM |
||

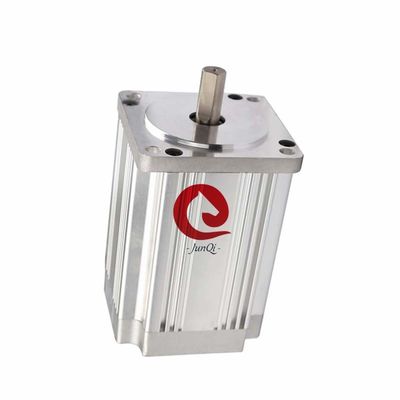

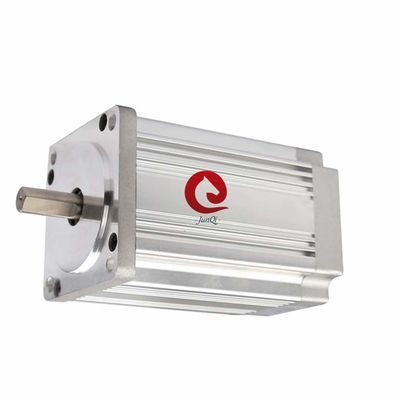

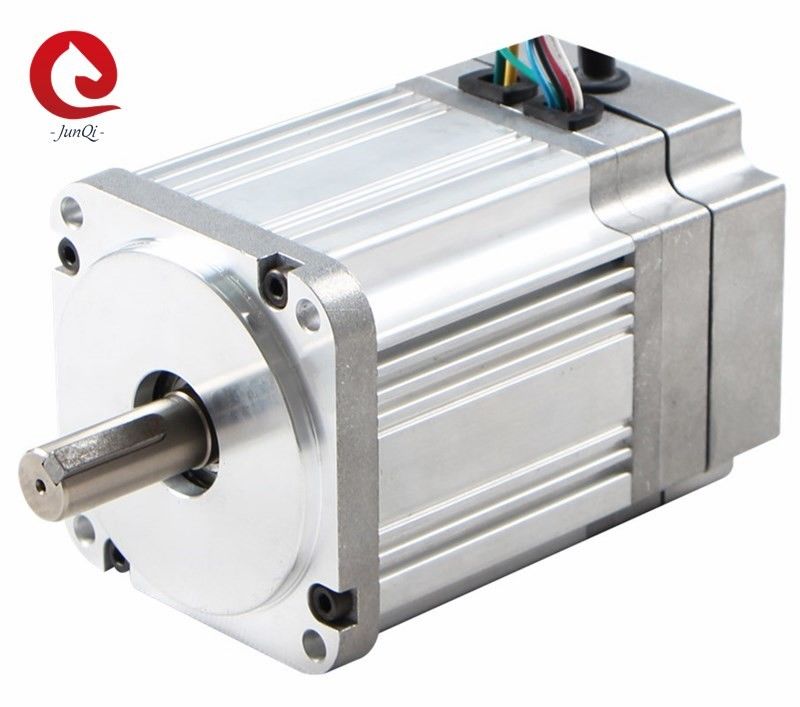

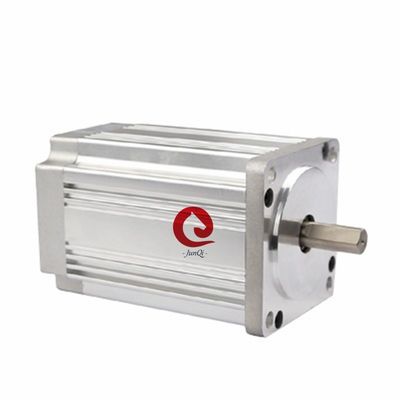

мотор 80mm BLDC, серия 48VDC JQ80BLS, 3000RPM мотор dc квадратного тела вращающего момента 0.9~3N.m безщеточный
Безщеточный мотор DC:
■Torue: вращающий момент 0.05~5N.m непрерывный
■Безщеточное contriction: Магниты неодимия высокой эффективности.
■Сила выхода: 5W~1000W.
Применение: автомобили, электротранспорты, бытовые приборы, промышленные швейные машины, светлое машинное оборудование печати, машинное оборудование пищевой промышленности, радиотехническая аппаратура точности.
Спецификации можно конструировать согласно требованию к клиента!
Быстрые детали:
| Модель |
Рамка Размер |
Расклассифицированный Сила W) |
Тело Длина (mm) |
Расклассифицированный Напряжение тока (VDC) |
Расклассифицированный Вращающий момент (Nm) |
Расклассифицированный Настоящий (A) |
Расклассифицированный Скорость (RPM) |
| JQ80BLS84 | 80mm | 280 | 84 | 48 | 0,9 |
7,6 |
3000 |
| JQ80BLS105 | 80mm | 530 | 105 | 48 | 1,7 | 15 | 3000 |
| JQ80BLS120 | 80mm | 700 | 120 | 48 | 2,2 | 20,2 | 3000 |
| JQ80BLS140 | 80mm | 950 | 140 | 48 | 3 | 27 | 3000 |
Особенности:
1. Широкий ряд скорости, ровный выход вращающего момента.
2. Превосходная стабильность скорости.
3. Небольшой и наивысшая мощность.
4. Высокая эффективность и сбережения энергии.
Общая спецификация:
| Деталь | Спецификация |
| Обматывая тип | Соединение открытым треугольником |
| Угол эффекта Холла | Электрический угол 120 градусов |
| Радиальная игра | 0.02mm@450g |
| Осевая игра | 0.08mm@450g |
| Сила Max.Radial | 115N (20mm от фланца) |
| Сила Max.Axial | 45N |
| Диэлектрическая прочность | 600VAC/1S |
| Сопротивление изоляции | 100MΩ, 500VDC |
| Температура окружающей среды | -20℃~+50℃ |
| Класс изоляции | Класс b |
Электрическое соединение:
| Тип | Цвет | Функции |
|
UL2464 AWG26 |
Красный | Vcc |
| Синь | U (Hu) | |
| Зеленый цвет | V (Hv) | |
| Белый | W (Hw) | |
| Черный | GND | |
|
UL2517 AWG16 или UL10393 AWG12 |
Желтый цвет | Участок u |
| Красный | Участок v | |
| Черный | Участок w |
Спецификация Electricl:
| Деталь | Блок | JQ80BLS84 | JQ80BLS105 | JQ80BLS120 | JQ80BLS140 |
| Количество поляков | 8 | 8 | 8 | 8 | |
| Номер участка | 3 | 3 | 3 | 3 | |
| Расклассифицированное напряжение тока | VDC | 48 | 48 | 48 | 48 |
| Расклассифицированный вращающий момент | N.m | 0,9 | 1,7 | 2,2 | 3 |
|
Непрерывный вращающий момент стойла |
N.m | 1,08 | 2,04 | 2,64 | 3,96 |
| Проектная скорость | RPM | 3000 | 3000 | 3000 | 3000 |
| Расклассифицированная сила | W | 280 | 530 | 700 | 950 |
| Пиковый вращающий момент | N.m | 2,7 | 5,1 | 6,6 | 9,9 |
| Пиковое течение | 23 | 45 | 61 | 89 | |
| Линия - к - сопротивление трубопровода | ℃ ohms@20 | 0,25 | 0,10 | 0,07 | 0,057 |
| Линия - - линия индуктивность | mH | 1,3 | 0,6 | 0,4 | 0,3 |
| Константа вращающего момента | N.m/A | 0,118 | 0,113 | 0,109 | 0,111 |
| EMF задней части | Vrms/KRPM | 8,7 | 8,4 | 8,1 | 8,2 |
| Инерция ротора | g.cm2 | 544 | 1020 | 1360 | 1900 |
| Длина мотора | mm | 84 | 105 | 120 | 140 |
| Вес | kg | 1,6 | 2,0 | 2,5 | 2,9 |
** Примечания: Выше стандартный мотор, мы можно конструировать &manufactured с подгонянным запросом!!
Механический размер:
Мы можем поставить дополнительное обслуживание:
Если этот мотор не соответствует вашей просьбе. Пожалуйста чувствуйте, что свободно контактировать с нами, мы смогите сделать подгонянный вал/замотку/монтажный флаец/кабель/соединитель. Мы завещаем работы бок о бок с вами и вашей командой для того чтобы конструировать мотор который приспособит точные потребности вашего применения. Все инженерство и поддержка сделанное внутреннее.
Обслуживание аксессуаров: коробка передач, соединитель
Подгонянный дизайн: Подгонянная замотка, подгонянный фланец, подгонянный вал….
Мотор для систем распределения удобрения:
Электро-механические системы теперь заменяют существующие механические/пневматические решения и могут улучшить доходность фермы путем обеспечение эффективный и эффективный распространять удобрения. Моторы BLDC соединенные к коробкам передач и приводам клиента специфическим формируют неотъемлемую часть этого средства доставки.
вопросы и ответы:
Q: Сколько времени время выполнения заказов?
: Время выполнения: 4 недели после того как получить депозит
Q: Что ваше торговое обеспечение?
: предохранение от 100% качества продукции.
предохранение от 100% пересылки продукта в срок.
предохранение от 100% оплаты для вашего покрытого количества.
Q: Что Moq?
: 5PCS. Гостеприимсво небольшого заказа.
Q: Вы делаете подгонянный продукт?
: Да, мы признаваем ИТ.
Q: Около после продажи Serive?
: Обслуживаний после продажи 24/7.
Q: Чего должен я сделать если я не удовлетворяюсь с вашим продуктом?
: Если дефекты в своем качестве, то мы можем обменять хорошее одно для вас.
Вообще, эта проблема редка.
Q: Что условие оплаты?
: T/T и PayPal использованы больше, пожалуйста свяжутся мы для деталей
Q: Что качественный уровень вашего продукта?
: Мы производим хорошее качество, отказываем произвести низкое качество.
