24VDC воздушный насос-вентилятор для посевной машины, воздушная подушка, интеллектуальный унитаз, отсасыватель мокроты

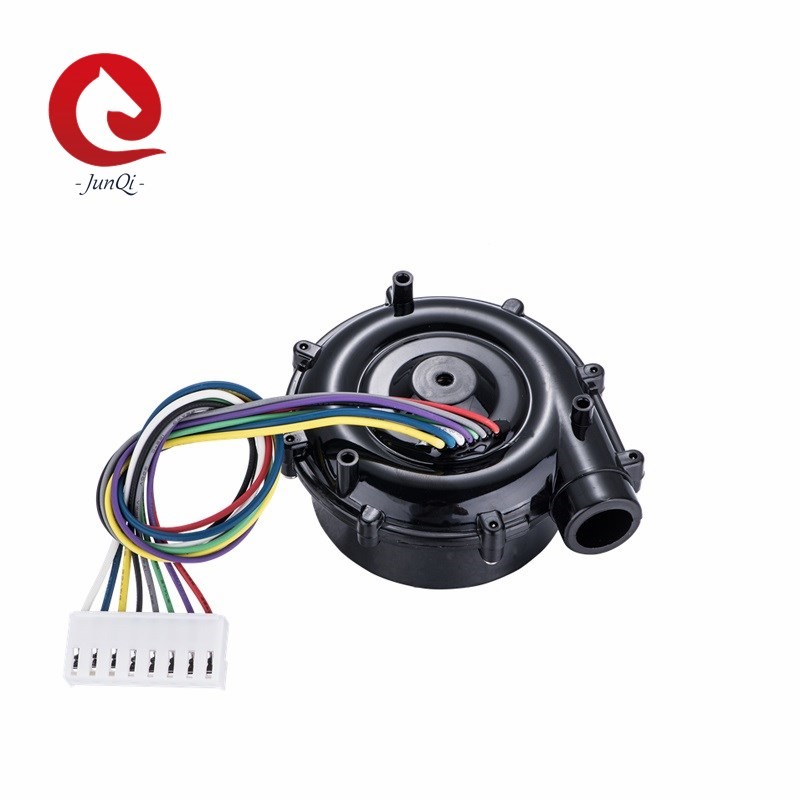

Бесщеточный воздушный вентилятор постоянного тока серии OWB7040 воздушный вентилятор
1: Особенности бесщеточного воздушного вентилятора постоянного тока:
1: Высокая скорость, специализированный высокоскоростной шарикоподшипник (NMB) обеспечивает долгий срок службы и низкий уровень шума
2: Высокое давление и поток воздуха благодаря компактной конструкции
3: Высокая эффективность, гораздо более эффективный, чем вентилятор с щеточным двигателем
4: Высокая надежность, специализированный контроллер обеспечивает более надежную работу
5: Высокая интеллектуальность, регулировка скорости ШИМ, прямое инвертирование, обратная связь по сигналу PG.
2: Применение бесщеточного воздушного вентилятора постоянного тока:
1: Воздушная подушка
2: Интеллектуальный унитаз
3: Электрический отсасыватель мокроты
4: Центральная система вентиляции
5: Очиститель воздуха
6: Сушилка для рук
7: Машина для создания воздушных пузырьков
8: Вентиляционное устройство
9: Пылесос
10: Аппарат для дыхания
11: Посевная машина
12: Охлаждающее оборудование
13: Воздушный насос
3: Параметры продукта
| Модель |
OWB7040-12 |
OWB7040-24 |
| Номинальное напряжение |
12VDC |
24VDC |
| Номинальный ток (открытый) |
4.4A |
2.8A |
| Воздушный поток (открытый) |
220LPM |
280LPM |
| Скорость двигателя (открытый) |
33000 об/мин |
36000 об/мин |
| |
|
|
| Номинальный ток (закрытый) |
2A |
0.9A |
| Давление воздуха (закрытое) |
5.5кПа |
6.5кПа |
| Скорость двигателя (закрытая) |
42000 об/мин |
46000 об/мин |
| |
|
|
| Полюса двигателя |
2 |
2 |
| Сопротивление обмотки |
0.9 Ом |
1.6 Ом |
| Шум |
65 дБА |
65 дБА |
| Шарикоподшипник |
Высокоскоростной шарикоподшипник NMB |
| Приводной двигатель |
3-фазный бесщеточный двигатель постоянного тока |
| Угол датчика Холла |
60° |
| Импульс оборотов |
1 Гц = 60 об/мин |
| Тип обмотки |
Дельта |
| Испытательное напряжение обмотки |
500VDC (1 минута) |
| Класс изоляции |
Класс F |
| Вес вентилятора |
68 г |
| Степень защиты IP |
IP54 |
| Рабочая температура |
-20°C~ 50°C |
| Срок службы (при 40°C) |
10000 часов |
4: Производительность продукта
Период коммутации бесщеточного вакуумного вентилятора постоянного тока OWB7040
Кривые производительности бесщеточного вентилятора постоянного тока OWB7040
5: Габаритные размеры
6: Схема подключения
| Контакт 4 |
Красный |
+5V |
| Контакт 5 |
Фиолетовый |
Холл A |
| Контакт 6 |
Зеленый |
Холл B |
| Контакт 7 |
Серый |
Холл C |
| Контакт 8 |
Черный |
GND |
| Контакт 1 |
Желтый |
Фаза двигателя A |
| Контакт 2 |
Синий |
Фаза двигателя B |
| Контакт 3 |
Белый |
Фаза двигателя C |
7: Внимание
1: Не работайте при максимальном давлении воздуха, поток воздуха слишком мал при максимальном давлении, и это небезопасно для использования.
2: Установка фильтра на входе продлевает срок службы подшипника вентилятора.
3: Правильное направление вращения - против часовой стрелки (CCW)
4: Не используйте вентилятор при высокой температуре, высокой влажности, сильных магнитных полях
5: Пожалуйста, используйте подходящий источник питания для вентилятора.
6: Свяжитесь с нами для получения подходящего драйвера/контроллера для этого вентилятора.
Упаковка:
Доставка:
FAQ:
Можно ли подключить этот центробежный воздушный вентилятор напрямую к источнику питания?
Этот вентилятор оснащен двигателем BLDC и требует платы контроллера для работы.
Какой источник питания следует использовать для этого вентилятора?
Как правило, наши клиенты используют импульсный источник питания 24VDC или литий-ионный аккумулятор.
Вы также продаете плату контроллера для этого вентилятора?
Да, мы можем поставить адаптированную плату контроллера для этого вентилятора.
Как изменить скорость вращения крыльчатки, если мы используем вашу плату контроллера?
Вы можете использовать 0-5 В или ШИМ для изменения скорости. Наша стандартная плата контроллера также оснащена
потенциометром для удобного изменения скорости.
Каков средний срок наработки на отказ (MTTF) этого центробежного воздушного вентилятора?
MTTF этого центробежного воздушного вентилятора составляет более 20 000 часов при температуре 25 °C.
Можно ли использовать этот центробежный воздушный вентилятор для всасывания воды?
Этот вентилятор нельзя использовать для всасывания воды. Если вам нужно всасывать воду, вы можете попросить нас
выбрать подходящий элемент для этого особого рабочего условия.
Можно ли использовать этот центробежный воздушный вентилятор для прямого всасывания пыли?
Этот вентилятор нельзя использовать для прямого всасывания пыли. Если вам нужно всасывать пыль, вы можете попросить
нас выбрать подходящий элемент для этого особого рабочего условия.
Что делать, если рабочие условия грязные?
Настоятельно рекомендуется установить фильтр на входе вентилятора
Как уменьшить шум вентилятора?
Многие наши клиенты используют пену, силикон для заполнения пространства между вентилятором и машиной для изоляции
шума вентилятора.
