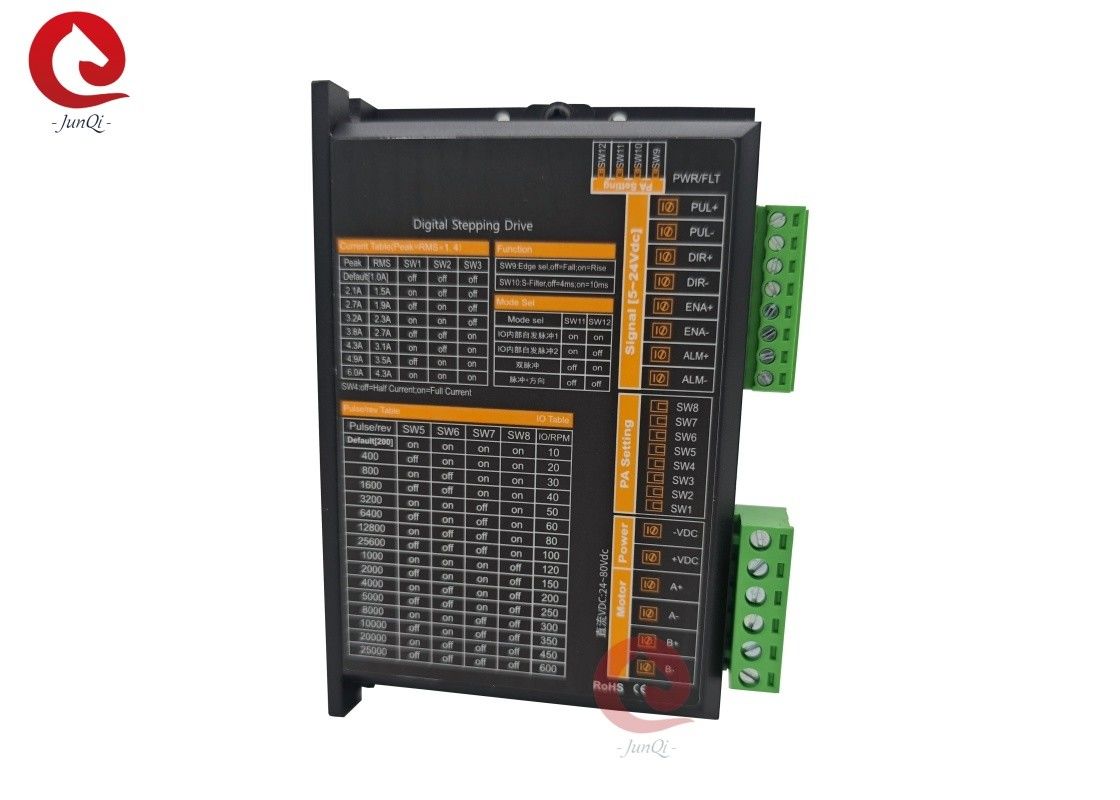

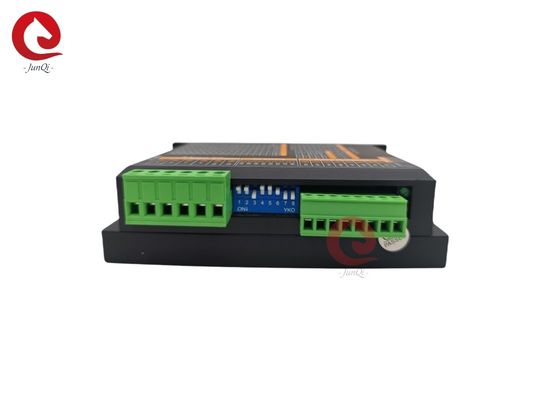

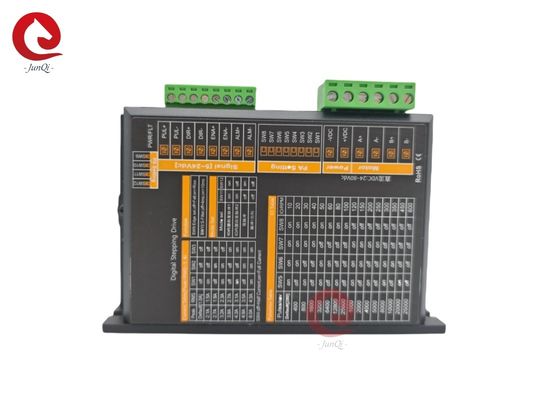

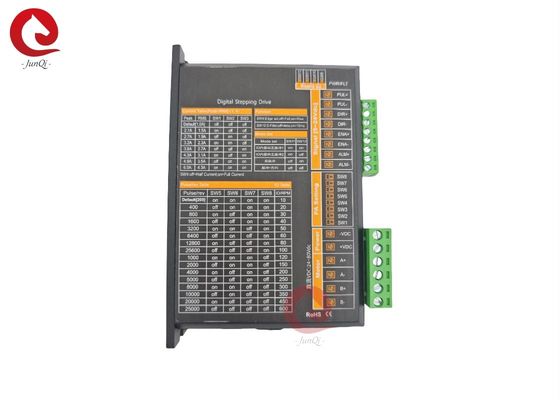

JQ6A 2-фазный шаговый двигатель драйвер 24-80VDC 1-6A шаговый двигатель контроллер для Nema17 Nema 23 Nema34

Описание:

JQ6A - это новый цифровой драйвер шагового двигателя, представленный нашей компанией. Он использует новейшую 32-битную технологию цифровой обработки DSP. Алгоритм управления драйвером использует передовую технологию переменного тока и передовую технологию преобразования частоты. Драйвер выделяет меньше тепла, а двигатель вибрирует меньше, обеспечивая плавную работу. ПОЛЬЗОВАТЕЛИ могут установить 200 ~ 51200 в пределах произвольного дробления и номинального тока в пределах произвольного значения тока, чтобы удовлетворить потребности большинства приложений. Благодаря использованию встроенной технологии микро-дробления, даже в условиях низкого дробления, также можно достичь эффекта высокого дробления, работа на низких, средних и высоких скоростях очень плавная, сверхнизкий уровень шума. Функция автоматической настройки интегрирована в драйвер, который может автоматически генерировать оптимальные рабочие параметры для различных двигателей и максимизировать производительность двигателей.

Особенности:

1. Новая 32-битная технология DSP

2. Сверхнизкий уровень вибрации и шума;

3. Встроенное высокое дробление;

4. Функция автоматической настройки параметров при включении питания;

5. Управление переменным током значительно снижает тепловыделение двигателя;

6. Может управлять 2-фазным шаговым двигателем с 4, 6, 8 проводами;

7. Фотоэлектрическая изоляция, выход сигнала тревоги;

8. Частота импульсного отклика до 500 кГц (заводская настройка по умолчанию 200 кГц);

9. Диапазон напряжения DC24-80VDC или AC20-60VAC;

10. Настройка тока удобна и может быть выбрана в диапазоне 1,0-6,0 А;

11. Диапазон дробления 200-51200, возможно более высокое дробление;

12. Имеет функции защиты от перенапряжения, пониженного напряжения, перегрузки по току;

13. Имеет нарастающий/спадающий фронт, самопроизвольный импульс управления вводом/выводом, одиночный/двойной импульс, высокий отклик/высокая скорость и низкая вибрация, функция самоизмерения.

Электрические характеристики:

Механические размеры:

Подключения:

Настройка тока:

Таблица импульсов/об.

Транспортировка:
