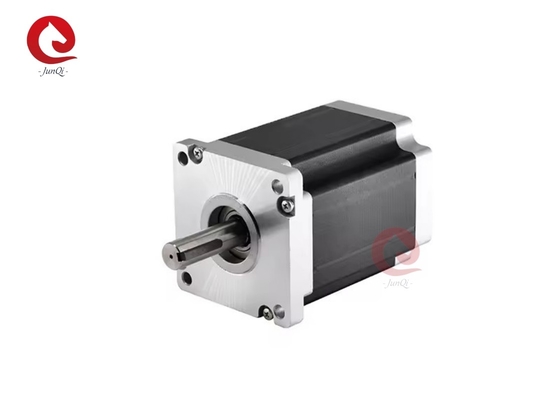

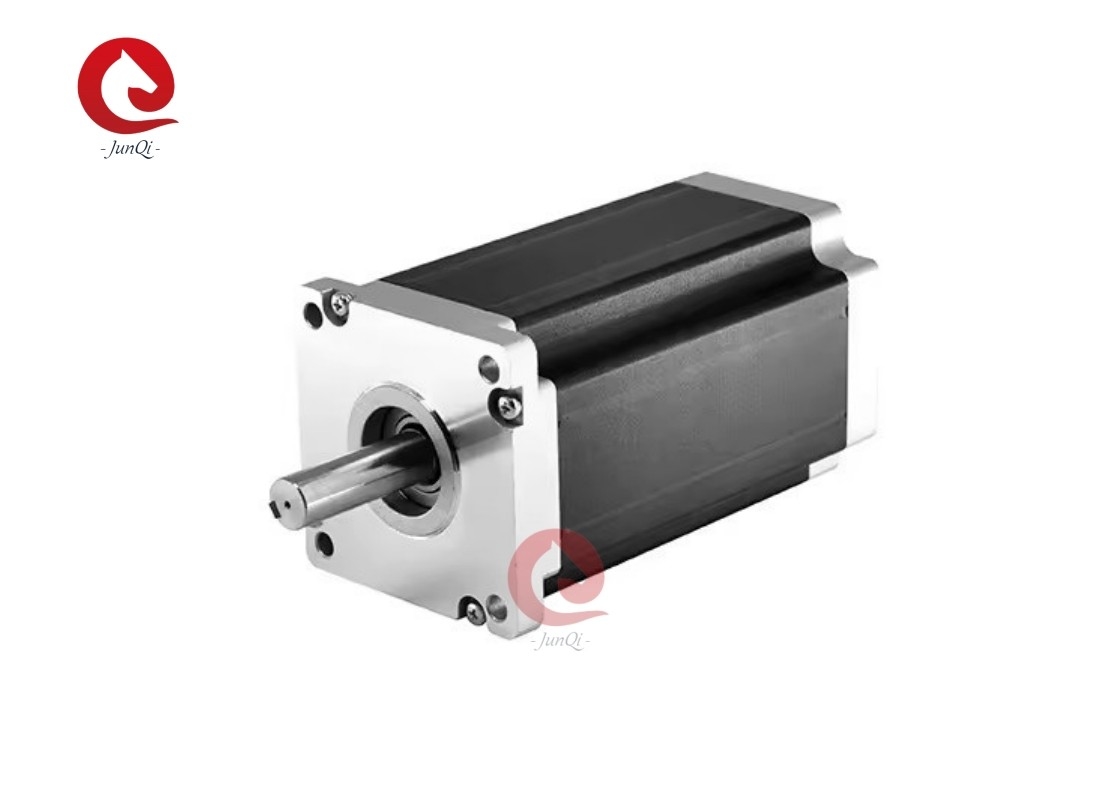

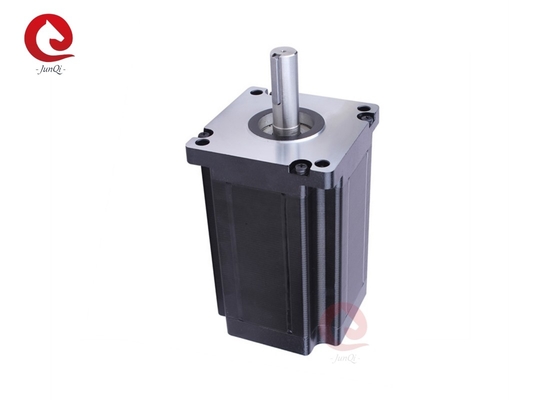

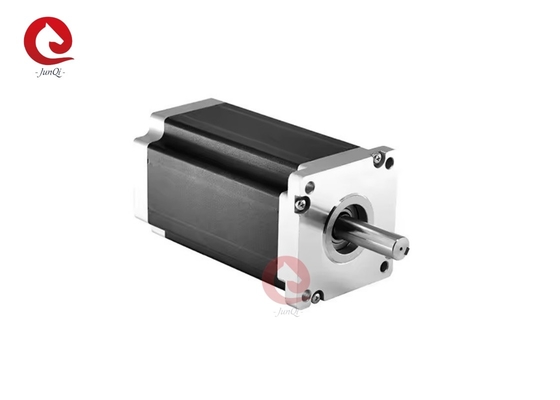

110мм 3-фазный гибридный шаговый мотор 173мм Длина, 4.1А 13,92 Нм Части станков с ЧПУ
Общая спецификация:
| Положение |
Спецификации |
| Угол шага |
1.2° |
| Точность угла шага |
± 5% ((полный шаг, без нагрузки) |
| Радиальная игра |
0.02 мм @ 450 г |
| Аксиальная игра |
00,08 мм @ 450 г |
| Максимальная радиальная сила |
330N ((20 мм от фланца) |
| Максимальная осевая сила |
100N |
| Температура окружающей среды |
-20°C ≈ +50°C |
| Сопротивление изоляции |
100MΩMin.500VDC |
| Диэлектрическая прочность |
1800VAC/1s |
| Класс изоляции |
Класс B |
Электрическая спецификация:
| Модель No. |
Текущий/
Фаза
|
Сопротивление/
фазы
|
Индуктивность/
фазы
|
Поддерживающий момент |
Сдерживающий момент |
# отслеживания |
Инерция ротора |
Длина |
Вес |
| Одноострый вал |
А. |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
мм |
в кг |
| JQ1103P170-01 |
4.1 |
1.96 |
18 |
13.92 |
1.01 |
6 |
10500 |
173±1 |
8 |
Примечания: Моитор может быть спроектирован и изготовлен по индивидуальному запросу.
Механические размеры ((мм):
Диаграмма проводки:
Вытащить кривую крутящего момента:
Часто задаваемые вопросы
Вопрос: Сколько времени требуется для выполнения заказов?
Ответ: Время доставки: 4 недели после получения депозита
Вопрос: Какова ваша торговая гарантия?
A:100% защита качества продукта.
Защита 100% продукта вовремя.
100% защиту платежа за вашу сумму.
Вопрос: Какой MOQ?
Ответ: 5 штук.
Вопрос: Вы делаете индивидуальные продукты?
О: Да, мы принимаем это.
Вопрос: Что насчёт послепродажной службы?
Ответ: Послепродажная служба 24/7.
Вопрос: Что делать, если я не удовлетворен вашим продуктом?
A: Если есть дефекты в его качестве, мы можем обменять хороший для вас.
Как правило, эта проблема встречается редко.
Вопрос: Какой срок оплаты?
A: T / T и Paypal используются чаще, пожалуйста, свяжитесь с нами для подробной информации
Вопрос: Какой уровень качества вашего продукта?
О: Мы производим хорошее качество, отказываемся производить низкое качество.
