Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JEUNKEI |
| Сертификация: | CE, RoHs |
| Номер модели: | OE: 5001858230 FR 5001858129 FL |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | USD7-USD35/PC |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 10000пкс в месяц |
| Тип: | Мотор NEMA 17 гибридный Stepper | Модель: | JQ42STH33-1334A |
|---|---|---|---|
| Угол шага: | 10,8° | Настоящий/участок: | 1,33 А |
| Поддерживающий момент: | 0,22 Н·м | Длина двигателя: | 33 мм |
| Свинцовые провода: | # 6 | Вес: | 0.22kg |
| Выделить: | Нема17 гибридный шаговый двигатель,33 мм гибридный шаговый двигатель,Гибридный шаговый двигатель 3D-принтера |
||

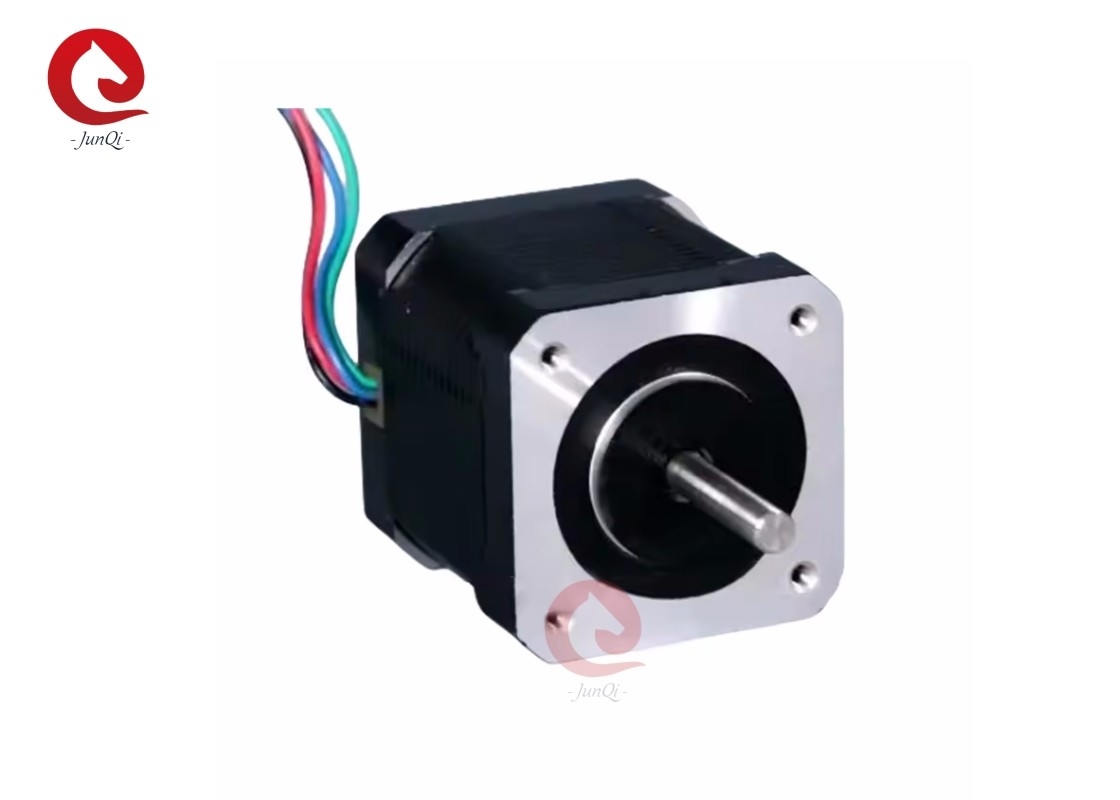

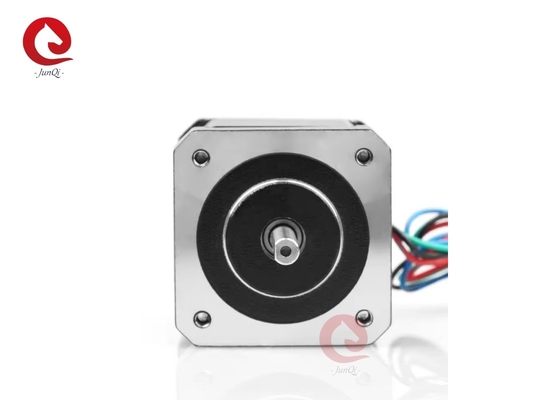

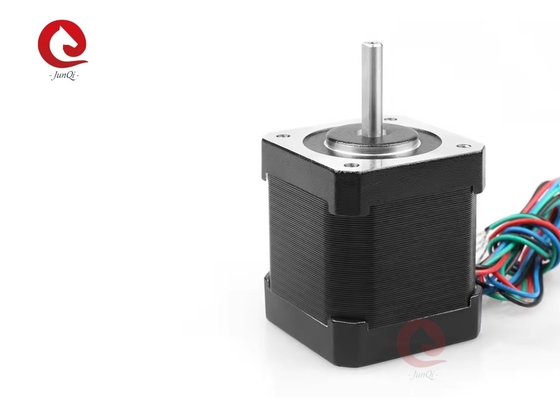

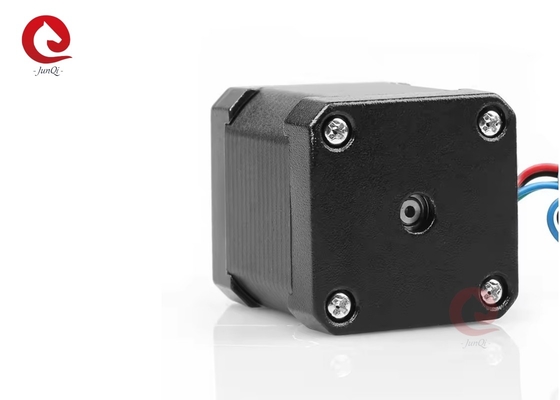

Nema17 1,8° гибридный шаговый двигатель с высоким крутящим моментом
Общая спецификация:
| Положение | Спецификация |
| Угол шага | 10,8° |
| Точность угла шага | ± 5% ((полный шаг, без нагрузки) |
| Радиальная игра | 0.02 мм @ 450 г |
| Аксиальная игра | 00,08 мм @ 450 г |
| Максимальная радиальная сила | 28N ((20 мм от фланца) |
| Максимальная осевая сила | 10N |
| Диэлектрическая прочность | 600VAC/1S |
| Сопротивление изоляции | 100MΩ,500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс B |
Электрические характеристики:
| Модель No. |
Текущий/ Фаза |
Сопротивление/ Фаза |
Индуктивность/ Фаза |
Учреждение Крутящий момент |
Сдерживание Крутящий момент |
# из Ведущий |
Ротор Инерция |
Длина | Вес |
| Одноострый вал | А. | Ω | mH | N.m. | N.m. | # | g-cm2 | мм | в кг |
| JQ42STH25-0404A | 0.4 | 24 | 30 | 0.17 | 0.0075 | 4 | 20 | 26±1 | 0.15 |
| JQ42STH33-0956A | 0.95 | 4.2 | 2.5 | 0.16 | 0.012 | 6 | 35 | 33.5± 1 | 0.22 |
| JQ42STH33-1334A | 1.33 | 2.1 | 2.5 | 0.22 | 0.012 | 4 | 35 | 33.5± 1 | 0.22 |
| JQ42STH38-1206A | 1.2 | 3.3 | 3.2 | 0.26 | 0.015 | 6 | 54 | 39.5± 1 | 0.28 |
| JQ42STH38-1684A | 1.68 | 1.65 | 3.2 | 0.36 | 0.015 | 4 | 54 | 39.5± 1 | 0.28 |
| JQ42STH47-1206A | 1.2 | 3.3 | 2.8 | 0.317 | 0.02 | 6 | 68 | 47.5± 1 | 0.35 |
| JQ42STH47-1684A | 1.68 | 1.65 | 2.8 | 0.44 | 0.02 | 4 | 68 | 47.5± 1 | 0.35 |
| JQ42STH60-1206A | 1.2 | 6 | 7 | 0.56 | 0.028 | 6 | 102 | 60± 1 | 0.5 |
Примечания: Мотор может быть спроектирован и изготовлен по индивидуальному заказу.
Размеры ((мм):
Диаграмма проводки:
Вытащить кривую крутящего момента:
Мы можем предоставить дополнительные услуги:
Если этот мотор не соответствует вашему запросу. Пожалуйста, не стесняйтесь связаться с нами, мы можем сделать на заказ вал / обмотки / монтаж фланца / кабеля / соединителя.Мы будем работать бок о бок с вами и вашей командой, чтобы разработать двигатель, который будет соответствовать точным потребностям вашего приложения.Все инженерное обслуживание и поддержка выполняется внутри компании.
Сервис аксессуаров: коробка передач, разъединитель
Конструкция на заказ: на заказ обмотка, на заказ фланц, на заказ вал....
Поля применения двигателя:
Медицинское: насос для шприцев, рентгеновское онкологическое оборудование/коллиматоры; КТ; медицинская кровать, машина для масок для лица; оборудование для инвалидов; жидкостной анализатор; физиотерапевтическое оборудование; инъекционный насос; анализатор крови;Биохимический анализатор; Подъемники для инвалидов
Текстиль: машины для вышивки; машины для плоской вязания; машины для печати на экране; машины для пряжи; машины для приготовления пряжи.
Промышленное управление: CNC; машины для сбора и размещения, резьба; принтер; промышленный анализатор; SMT; оборудование для гравировки и маркировки.
Логистика: Логистическое оборудование и оборудование для хранения; Конвейерная система; Конвейерная система; Система открытия барьеров; Система открытия дверей.
Электрические приборы для бытовых нужд: Двигатель;Уборщик бассейна;Кафемашина;Телевизионная система
Офисная автоматизация: принтер, 3D принтер
Автомобиль: насос сиденья; система дверей; воздушный амортизатор/микшер; система ламп
