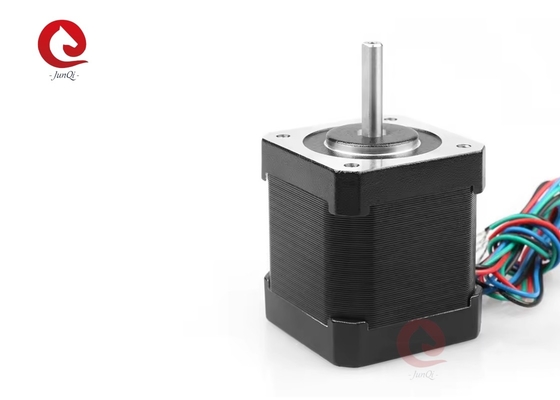

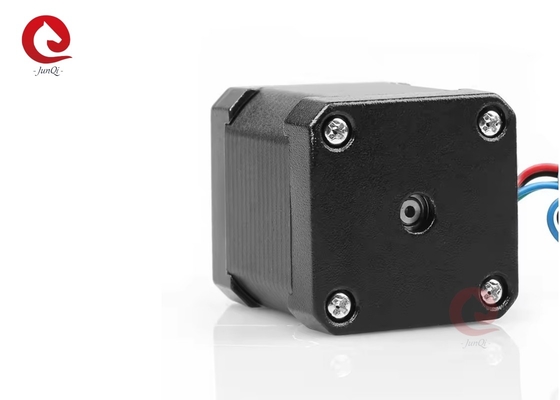

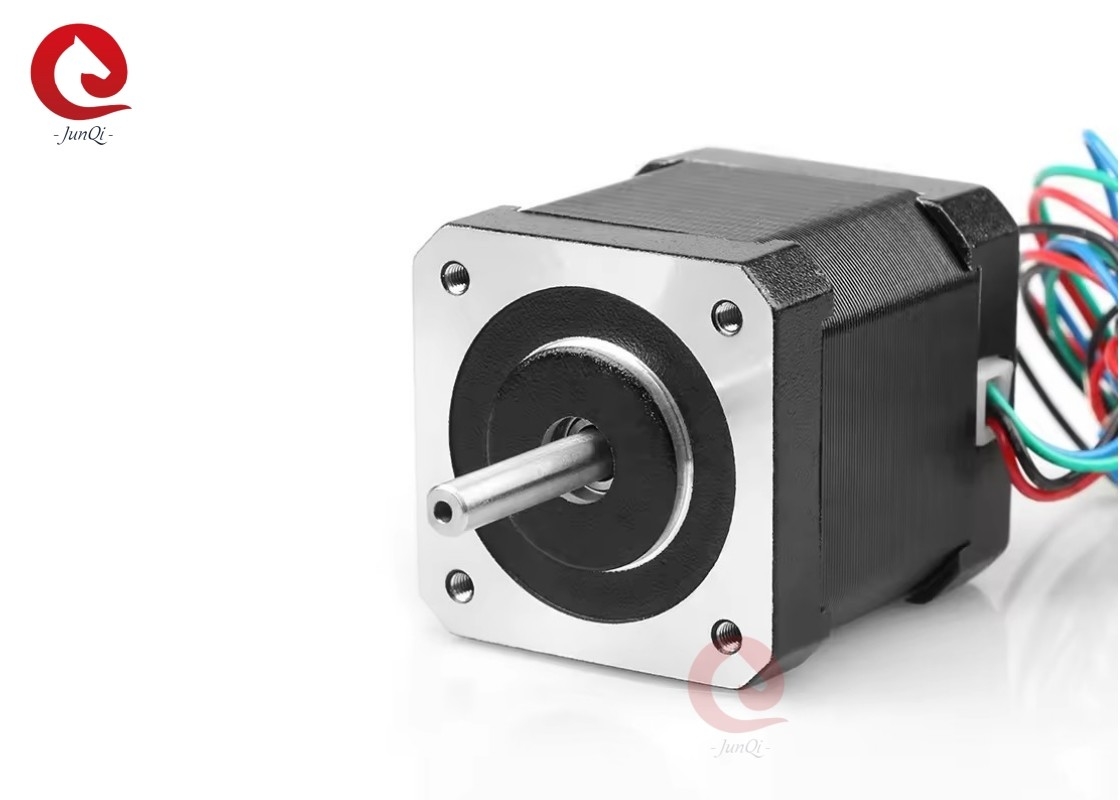

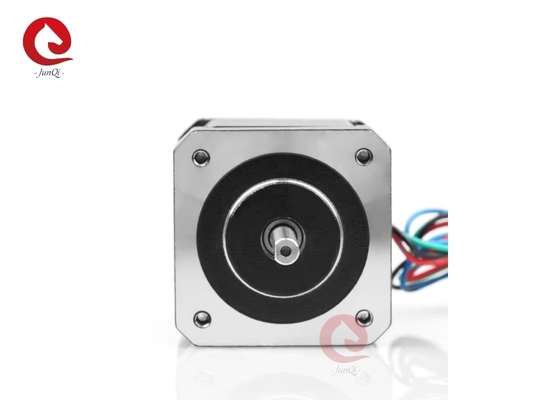

Nema17 42*47mm 0,44N.m 1,68A, 2Phase 24VDC гибридный шаговый двигатель для промышленных машин
Общая спецификация:
| Положение | Спецификация |
| Угол шага | 10,8° |
| Точность угла шага | ± 5% ((полный шаг, без нагрузки) |
| Радиальная игра | 0.02 мм @ 450 г |
| Аксиальная игра | 00,08 мм @ 450 г |
| Максимальная радиальная сила | 28N ((20 мм от фланца) |
| Максимальная осевая сила | 10N |
| Диэлектрическая прочность | 600VAC/1S |
| Сопротивление изоляции | 100MΩ,500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс B |
Электрические характеристики:
| Модель | JQ42STH47-1684A |
| Ток/фаза | 1.68А |
| Сопротивление/фаза | 1.65Ω |
| Индуктивность/фаза | 20,8 мГц. |
| Поддерживающий момент | 0.44 Н.м. |
| Сдерживающий момент | 00,02 Н.м. |
| # из зацепок | 4 |
| Инерция ротора | 68 г/см2 |
| Длина | 47 мм |
| Вес | 0.35 кг |
Размер ((мм):
Диаграмма проводки:
Увлекательная последовательность:
Мы можем предоставить дополнительные услуги:
Если этот мотор не соответствует вашему запросу. Пожалуйста, не стесняйтесь связаться с нами, мы можем сделать на заказ вал / обмотки / монтаж фланца / кабеля / соединителя.Мы будем работать бок о бок с вами и вашей командой, чтобы разработать двигатель, который будет соответствовать точным потребностям вашего приложения.Все инженерное обслуживание и поддержка выполняется внутри компании.
Сервис аксессуаров: коробка передач, разъединитель
Конструкция на заказ: на заказ обмотка, на заказ фланц, на заказ вал....
Поля применения двигателя:
Медицинское: насос для шприцев, рентгеновское онкологическое оборудование/коллиматоры; КТ; медицинская кровать, машина для масок для лица; оборудование для инвалидов; жидкостной анализатор; физиотерапевтическое оборудование; инъекционный насос; анализатор крови;Биохимический анализатор; Подъемники для инвалидов
Текстиль: машины для вышивки; машины для плоской вязания; машины для печати на экране; машины для пряжи; машины для приготовления пряжи.
Промышленное управление: CNC; машины для сбора и размещения, резьба; принтер; промышленный анализатор; SMT; оборудование для гравировки и маркировки.
Логистика: Логистическое оборудование и оборудование для хранения; Конвейерная система; Конвейерная система; Система открытия барьеров; Система открытия дверей.
Электрические приборы для бытовых нужд: Двигатель;Уборщик бассейна;Кафемашина;Телевизионная система
Офисная автоматизация: принтер, 3D принтер
Автомобиль: насос сиденья; система дверей; воздушный амортизатор/микшер; система ламп
