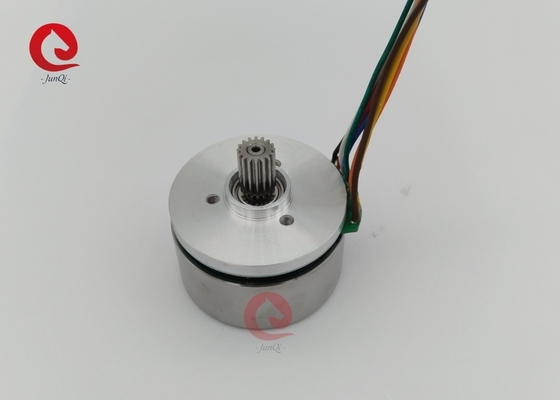

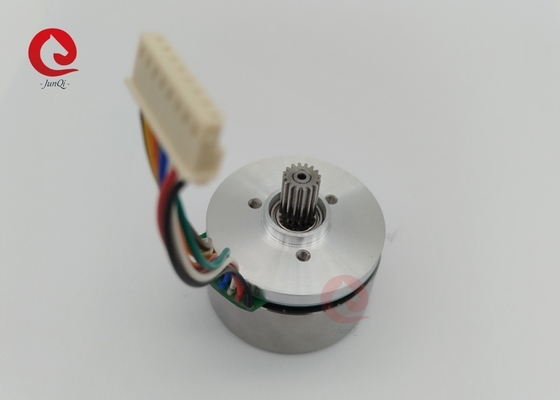

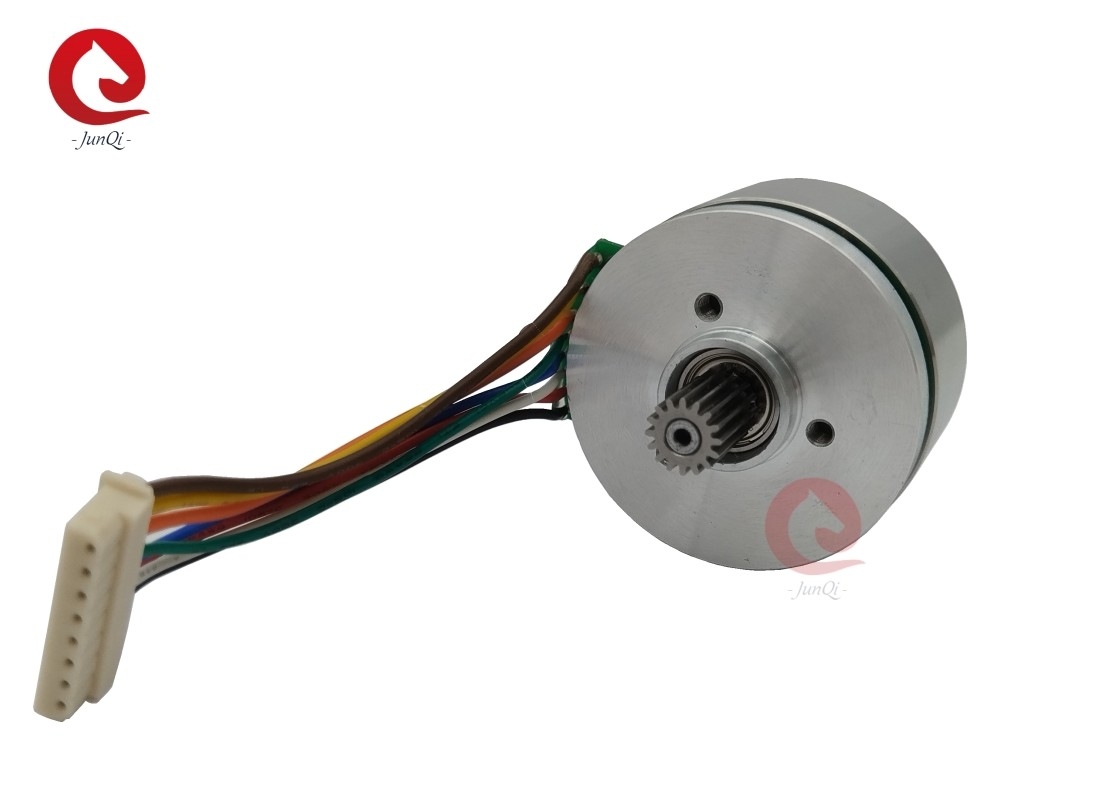

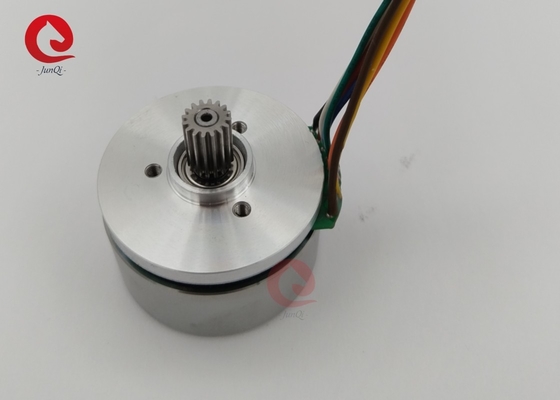

Бесчещевые постоянные плоские двигатели
Специфическая конструкция внешнего ротора плоских бесшовных постоянных двигателей дает этим продуктам исключительное соотношение мощности к объему, сохраняя при этом их очень легкими и компактными.Эти плоские высокомоторные двигатели постоянного тока предлагают очень хорошее управление даже при низких скоростяхНаш диапазон плоских двигателей BLDC предлагает широкий выбор размеров с уменьшенной длиной.
Резюме характеристик:
1Широкий диапазон регулирования скорости и плавный выход крутящего момента.
2Отличная стабильность скорости.
3Небольшие размеры, высокая мощность.
4Высокая эффективность, низкое повышение температуры.
Общая спецификация:
| Положение |
Спецификация |
| Тип намотки |
Звездная связь |
| Угол эффекта Холла |
Электрический угол 120 градусов |
| Радиальная игра |
0.02 мм @ 450 г |
| Аксиальная игра |
0.14 мм @ 450 г |
| Максимальная радиальная сила |
20N ((10 мм от фланца) |
| Максимальная осевая сила |
10N |
| Диэлектрическая прочность |
600VAC/1S |
| Сопротивление изоляции |
100MΩ,500VDC |
| Температура окружающей среды |
-20°C~+50°C |
| Класс изоляции |
Класс B |
Электрическое соединение:
| Пин No. |
Коннектор |
Функции |
| Пин 1/Пин 6 |
JST B6B-PH-K-S |
Зал ГНД |
| Пин 2 |
Vcc зал +5Vdc |
| Пин 3 |
Зал U |
| Пин 4 |
Зал V |
| Пин 5 |
Зал W |
| Пин 2 |
JST B5P-VH |
Фаза U |
| Пин 3 |
Фаза V |
| Пин 4 |
Фаза W |
| Пин 1/Пин 5 |
ГНД |
Электрическая спецификация:
| Положение |
Единица |
JQ45BLW27-24V-6170A-G01 |
| Количество столбов |
|
16 |
| Количество фаз |
|
3 |
| Номинальное напряжение |
VDC |
24 |
| Номинальный момент |
mN.m |
130 |
| Непрерывный крутящий момент при застойной работе |
mN.m |
156 |
| Номинальная скорость |
RPM |
4840 |
| Номинальная мощность |
W |
70 |
| Пиковый крутящий момент |
mN.m |
390 |
| Пиковое течение |
А. |
11 |
| Сопротивление линии к линии |
Омм @ 20°C |
0.56 |
| Индуктивность между линиями |
mH |
0.27 |
| Постоянный крутящий момент |
mN.m/A |
37.1 |
| ЭМП сзади |
Vrms/KRPM |
2.75 |
| Инерция ротора |
g.cm2 |
180 |
| Длина двигателя |
мм |
27 |
| Вес |
g |
160 |
**Примечания: Мотор может быть спроектирован и изготовлен по индивидуальному запросу!!
Размеры двигателя ((мм):
