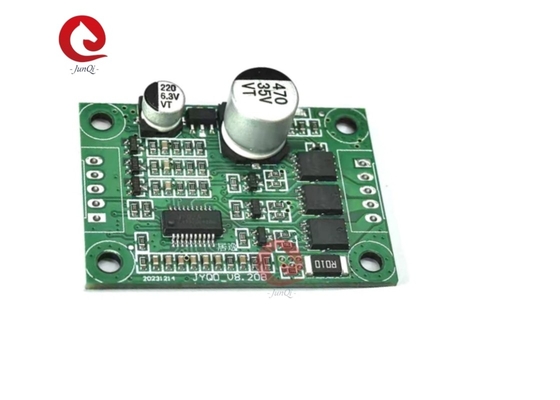

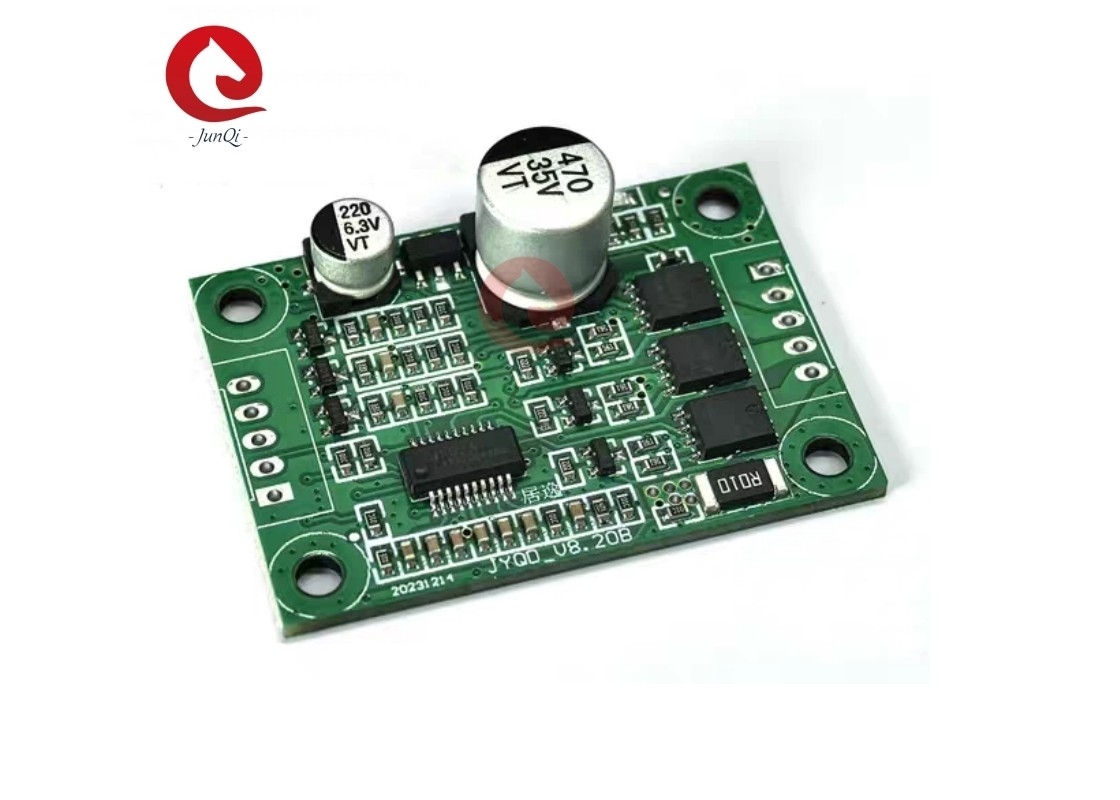

5V ~ 28VDC Max 5A Драйверная панель JYQD_V8.20B для безхода BLDC двигателя

1. Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.
2. Эта панель управления используется для 3-фазного беспрессового двигателя без датчиков, но не подходит для всех 3-фазных беспрессовых двигателей без датчиков напрямую.переход назад, рабочий ток без нагрузки двигателя слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Клиенты могут регулировать сопротивление и емкость панели управления в соответствии с фактической ситуацией для достижения наилучшего эффекта управления (Контакт с нами, мы предоставим техническую поддержку)
3. JYQD-V8.20B драйверная доска голая доска без корпуса и теплоотвода. Если мощность двигателя ниже 36W,это не нужно добавлять теплоотвода,Ему нужно только обеспечить нормальную вентиляцию и изоляцию скважины.Если мощность двигателя больше 36 Вт, он должен добавить раковину.
4. Обратите внимание, что драйвер JYQD-V8.20B не имеет защиты от обратного соединения, это навсегда повредит драйвер, если обратное соединение полярности.
5. Выходной порт 5В на панели управления запрещает подключение внешнего устройства. Он применим только к внешнему потенциометру и переключателю панели для регулирования скорости и обратного движения.
6Терминал M на панели драйвера JYQD-V8.20B является сигналом выхода импульса скорости двигателя (выход push-pull), а максимальный выходный ток составляет менее 5mA.

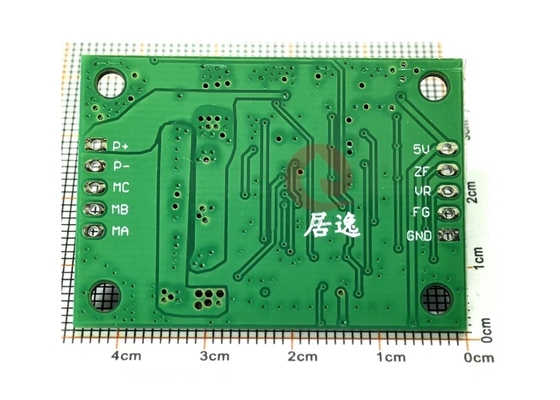

1.Порт управления

5В -----Внутреннее выходное напряжение панели драйвера, используется только для регулирования скорости потенциометра и переключателя и обратного движения.

Z/F---- Порты управления вращающимся направлением. Подключение 5V высокий уровень или отсутствие подключения является направлением вперед, подключение 0 V низкий уровень или подключение к GND является обратным направлением.

VR ---- Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1-20KHZ; рабочий цикл 0-100%

GND ≈ Используется для внутреннего управления панелью привода

2. Ввод питания

MA ---- двигательная фаза А

МБ ---- двигательная фаза В

MC---- двигательная фаза C

ГНД ---- ДЦ ----

VCC----DC +

3Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к аномальному вождению, влияющему на нормальное использование.



4Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:2.54 мм



5Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

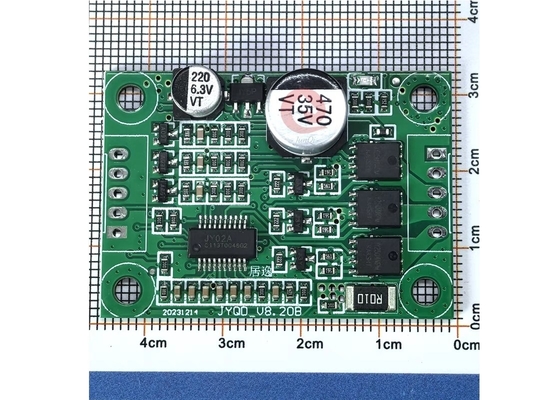

Размерный чертеж:
