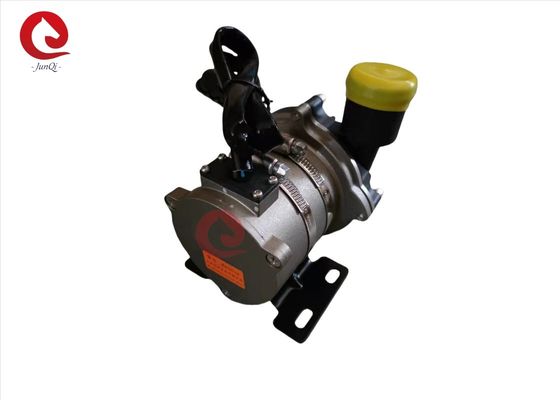

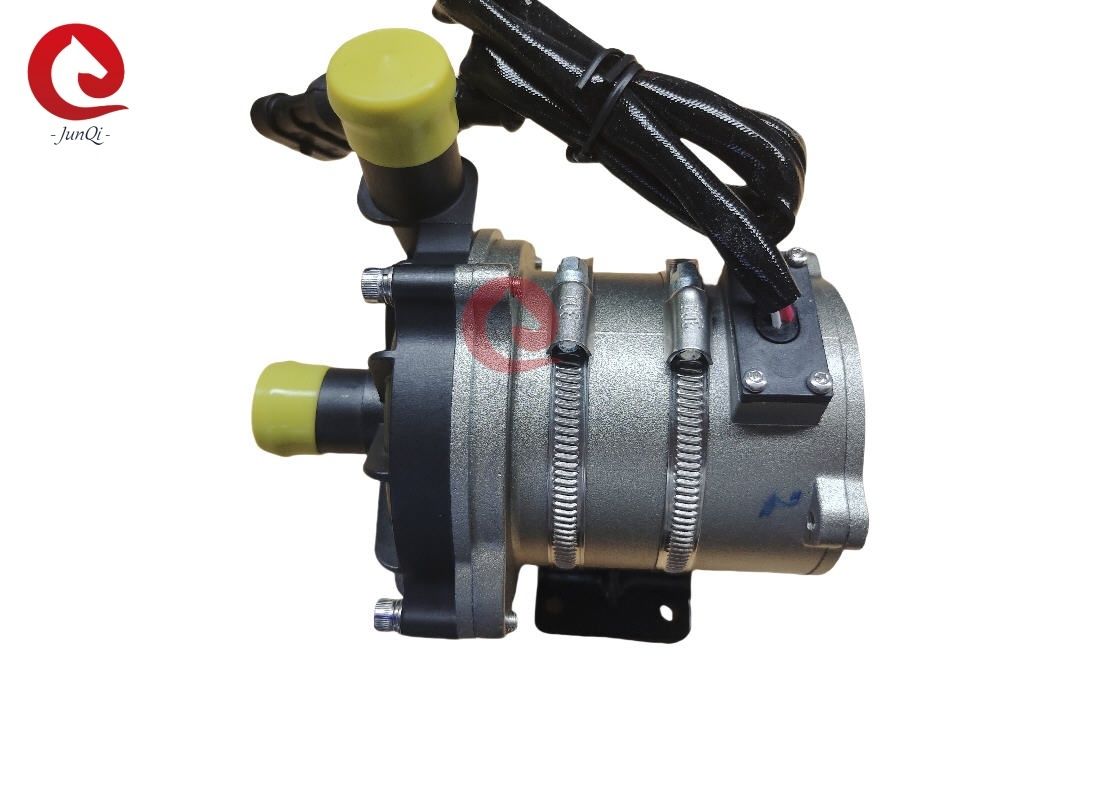

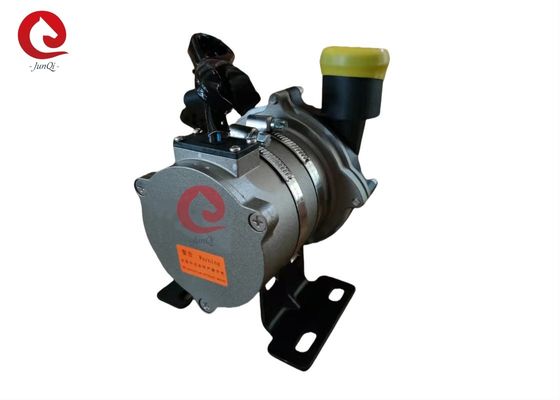

JP200-1 Бесбросовый насос для воды постоянного тока
12V 24VDC электрический насос для систем охлаждения автобусов / грузовиков с новой энергией, с функцией обратной связи Can BUS, PWM
Применение:
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, судах и других отопительных и
система циркуляции охлаждения.
Особенности:
★ Центробежный насос
★ Трансмиссия магнитной силы
★ Высокоэффективный бесшовный постоянный двигатель, низкое потребление энергии, высокая эффективность, длительный срок службы
Жизнь.
★ С широким диапазоном температуры работы
★ Управление скоростью сигнала PWM ((необязательно)
★ Выход диагностического сигнала (необязательно)
★ режим связи ((необязательно)
★ С регулировкой постоянного потока
★ Защита от обратной полярности
★ Защита от сухого движения
★ Защита от перенапряжения, перенапряжения
★ Перегрузка, защита от перегрева
★ Большой поток 50~120LPM
★ Нижняя голова 2 ~ 12 м
Таблица технических параметров:
| Нет, нет, нет. |
|
Технические параметры |
|
1
|
Средняя жидкость |
50% водный раствор гликола ((предпочтительно выбирать органический тип, размер зерна 0).35,ppm ≈ 0,1 г/л) |
|
2
|
Средняя экстремальная температура |
-40°C~120°C |
|
3
|
Нормальная средняя температура |
10°C ~ 90°C |
|
4
|
Температура хранения |
-50°C~90°C |
|
5
|
Экстремальная |
-40°C~105°C |
|
6
|
Диапазон скорости потока |
50 л/мин ~ 120 л/мин |
|
7
|
Расстояние головы |
2m~12m ((21kPa~115kPa) |
|
8
|
Номинальное напряжение |
DC12V /DC24V |
|
9
|
Диапазон напряжения |
DC9~16V /DC18~32V |
|
10
|
Сила |
≤ 300 Вт |
|
11
|
Тип связи и управления |
CAN/PWM или ON/OFF |
|
12
|
Уровень защиты |
IP68 |
|
13
|
Вес |
≤1,5 кг ((без скобки) |
|
14
|
Шум |
≤ 60 дБ (см. рисунок 5.2) |
|
15
|
Продолжительность службы |
>20000 ч |
|
16
|
ОД входа/выхода |
φ38 |
|
17
|
Свинцовая проволока Тип |
Интегрированные с корпусом насоса или свинцовыми проводами с соединителями |
|
18
|
Защитная функция |
Защита от перенапряжения, защита от перенапряжения/низкого напряжения, защита от перенапряжения, защита от блокировки ротора, защита от перенапряжения, защита от обратной поляризации. |
2Механическая установка
2.1 Насос может устанавливаться вертикально или горизонтально (см. рисунок 1)
Вертикально, выход должен быть вверх.
2.2 Для того чтобы избежать сухого хода (воздух застрял в винтере), выходный порт насоса для воды должен быть
быть вертикальным или в верхней части колеса (см. рисунок 1).
2.3 Соединенная труба должна быть установлена вертикально (или без локтя в 20 см), чтобы воздух
Если выпуск трубы легко разряжается, то выпускную трубу следует использовать не ближе 90 градусов (см. рисунок 2).
2.4 Нельзя использовать морскую воду или другое тяжелое загрязнение с крупнозернистой примесью жидкости в качестве жидкости
Средний.
Электрические интерфейсы:

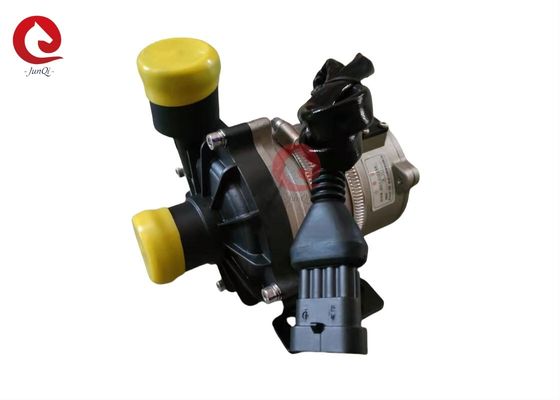

3.1Рекомендую PWM/CAN коммуникационные разъемы и порт подключения:
Производство:Подключение к ТЭ(Рекомендую)
Модель соединителя:AMP282106-1
Соответствующая модель розетки:AMP282088-1
3.2 Не рекомендуемые соединители:
Для применения водяного насоса с свинцовыми проводами, JUNQI International может заменить соединитель
или 2pin соединителя для фиксированной скорости (включен/выключен), 3pin соединителя с обратной связью
(или 3pin PWM коммуникации приложение), пожалуйста, свяжитесь с нами для деталей вашего запроса.
Показатели эффективности:
4.1 Кривая производительности:
4.2Шум.
Условия испытания шума:
1Температура испытательного помещения: 23°C.
2Скорость воды: Максимальная скорость
3. Скорость потока: Максимальный поток
Результат испытания: ≤ 60 дБ ((A), выберите максимальное значение испытания
Положение измерения испытания шума, как на рисунке ниже.
4.3 Коммуникация CAN:
Пожалуйста, сообщите и получите соглашение о рекомендации при выборе дизайна!4.4 PWM
Сообщение (рекомендую)
4.4.1 Определение разъема разъема для водонасоса ((рисунок 3, рисунок 4)
1. Пожалуйста, добавьте предохранитель в схеме питания насоса воды, чтобы отключить питание при появлении неисправности.
2. Избегайте покрытия или блокировки насоса воды и воздействия окружающих устройств на отопление.
3. рабочая температура окружающей среды: -40°C-120°C, следует стараться избегать близких трехэлементов каталитической, газоразрядной трубы системы и двигателя во время установки,обеспечить температуру рабочей среды
4Положение установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
5. Обратите внимание на чистоту воды, избегайте пробок и винтовки-блокированы, чтобы сократить срок службы насоса
6.Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для сокращения срока службы
