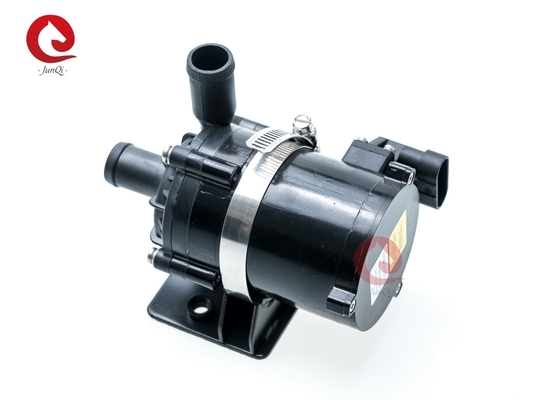

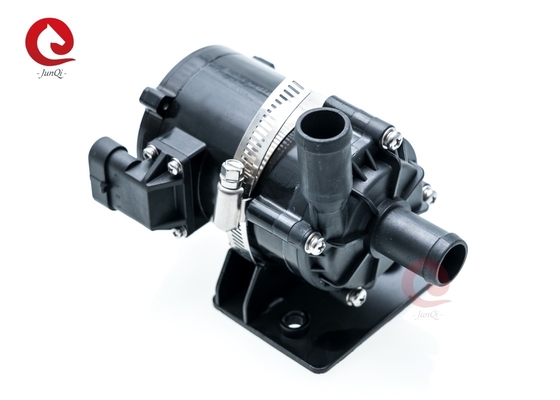

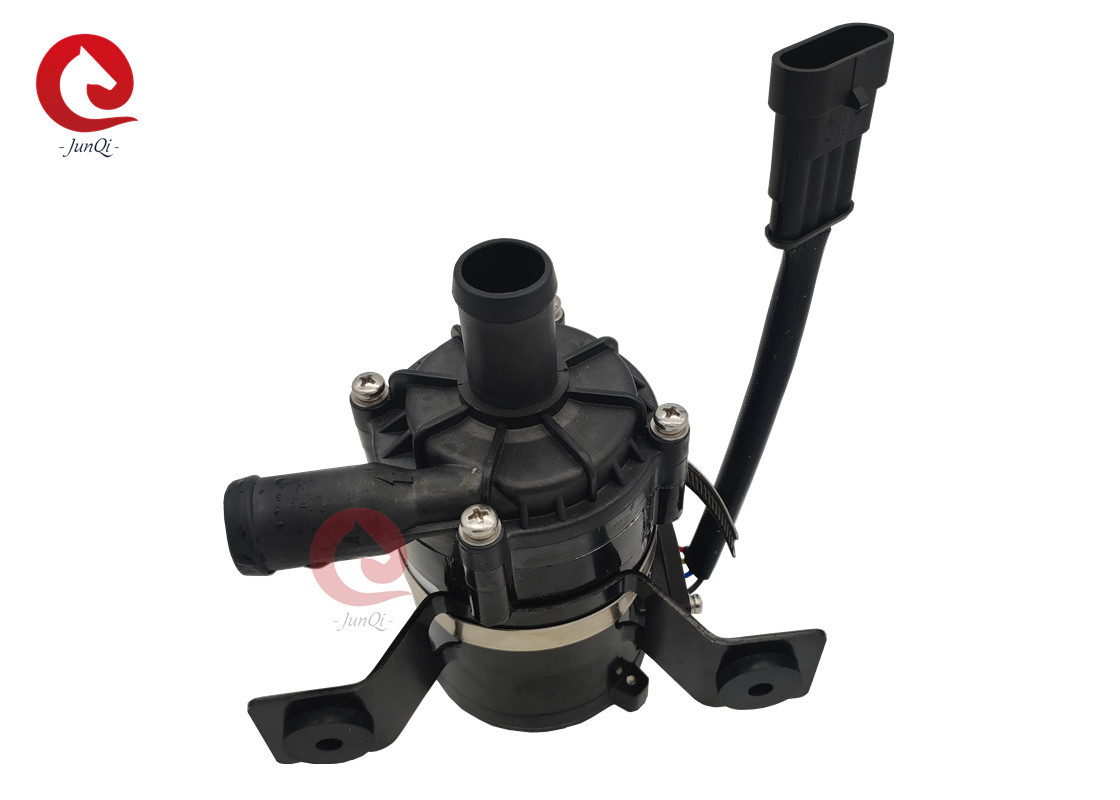

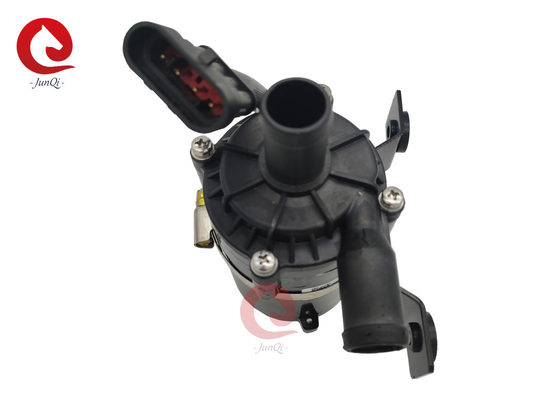

водяная помпа DC 24V 80W безщеточная для холодильного цикла новой энергии автомобильного

водяная помпа DC 24V 80W безщеточная автомобильная для нового холодильного цикла Enery автомобильного

Особенности ♣

Насос одиночного этапа ♦ центробежный

Передача магнитной силы ♦ (структура насоса экрана)

Мотор DC высокой эффективности ♦ безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.

♦ с рабочей температурой широкого диапазона

Управление скорости сигнала ♦ PWM (опционная обратная связь сигнала СТРАНИЦЫ)

♦ с управлением подачи постоянного

♦ обращает предохранение от полярности

♦ сушит идущую защиту

♦ над напряжением тока, над настоящей защитой

Перегрузка ♦, над предохранением от температуры

Электронные блоки ранга автомобиля ♦

Описание ♣ техническое (части в контакте с жидкостью)

Снабжение жилищем насоса главное: PPS+GF

Турбинка: PPS+GF

Полость экрана: PPS+GF

Подшипник вала: Шайба составного materials+ углерода zirconia смолы керамическая

Вал: неубедительный вал нержавеющей стали

Ротор: впрыска нейлона упаковала

Кольцо уплотнения: EPDM

Задающий усилитель ♣ (включая мотор)

Управлять электромагнитом: упакованная впрыска magnet+nylon

Винты и гайки: Нержавеющая сталь SUS 304

Управляя мотор: безщеточный мотор

Рамка провода мотора: PPA+GF (белое)

Снабжение жилищем насоса: алюминиевый сплав

Кронштейн: Нержавеющая сталь SUS 304

Обруч кронштейна: США 304 нержавеющее steel+ амортизируя резиновое кольцо

Водоустойчивое основанное на оценке IP67 (en60529)

Соединитель: 3 штыри или 4Pins (с обратной связью сигнала СТРАНИЦЫ)

Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)

Спецификации ♣ модельные

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

С суффиксом кронштейна модельным: СТАРШИЙ (например: DKB80-12ASR)

С суффиксом штыря обратной связи сигнала СТРАНИЦЫ модельным: СТРАНИЦА (например: DKB80-12APG)

♣ устанавливая инструкцию

Насосы серии DKB80 центробежные насосы которые требуют наполненного пре,

Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов

Локоть (см. диаграмму 2).

7: Не используйте морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.

Параметр температуры ♣

Средняя жидкостная температура: -40℃ к +120℃ (- 40°F к + 248°F)

Работая температура окружающей среды: -40℃ к +100℃ (- 40°F к +212°F)

Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)

(℃ до 100, но оно сократят срок службы)

Давление системы ♣

-0,2 до бару 2,5 (100℃ (212°F).

Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.

Параметр ♣ электрический

Модель и штыри соединителя ♣

♣ рекомендует размер провода (основанный на падении напряжения тока 3%)

Внимания ♣

1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.

2. Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.

3. Для уменьшения сопротивления воды, как можно больше уменьшить локоть номера в тубопроводе в установке, не обеспечьте никакой никакой локоть не позднее 20 см от насоса.

4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы

5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса.

Диаграмма кривой ♣

размеры ♣Overall

Структура насоса ♣

♣Applications:

Применитесь к HEV (гибридному электрическому кораблю), EV (электротранспортам), поездам, кораблям и системе другой нагревая циркуляции циркуляции и охлаждать.
