Создать значение для клиентов. Целостность и беспроигрышное.
Место происхождения: | Китай |
Фирменное наименование: | junqi |
Сертификация: | IS9001, TS16949,CE |
Номер модели: | OWP-BL93-301 |
Количество мин заказа: | 5 наборов |
---|---|
Цена: | Negotialbe |
Упаковывая детали: | соответствующий для экспорта |
Время доставки: | основание заказанн, |
Условия оплаты: | T/T, западное соединение, PayPal |
Поставка способности: | 1000set/month |
Модель: | OWP-BL93-301 | Материал: | алюминиевый сплав |
---|---|---|---|
Напряжение тока: | 24Vdc | Сила: | 100W |
Расклассифицированный расход потока: | 1800L/H, | Максимальная голова: | 9M |
Применение: | Гибридный автобус, электротранспорты | Использование: | Хладоагент |
Высокий свет: | Водяная помпа BLDC мини автоматическая,автоматическая водяная помпа 1800L/Min,Водяная помпа DC циркуляции хладоагента безщеточная |

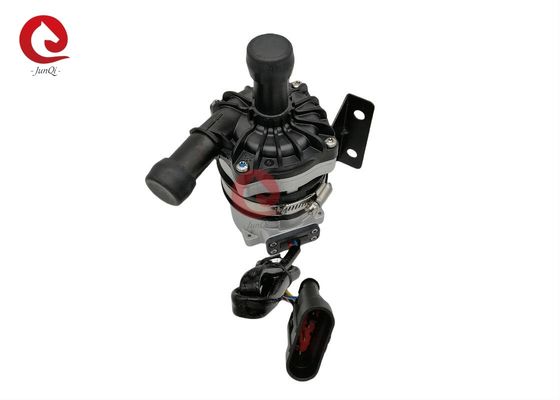

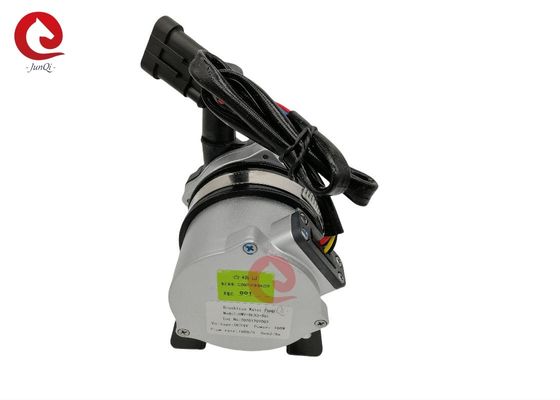

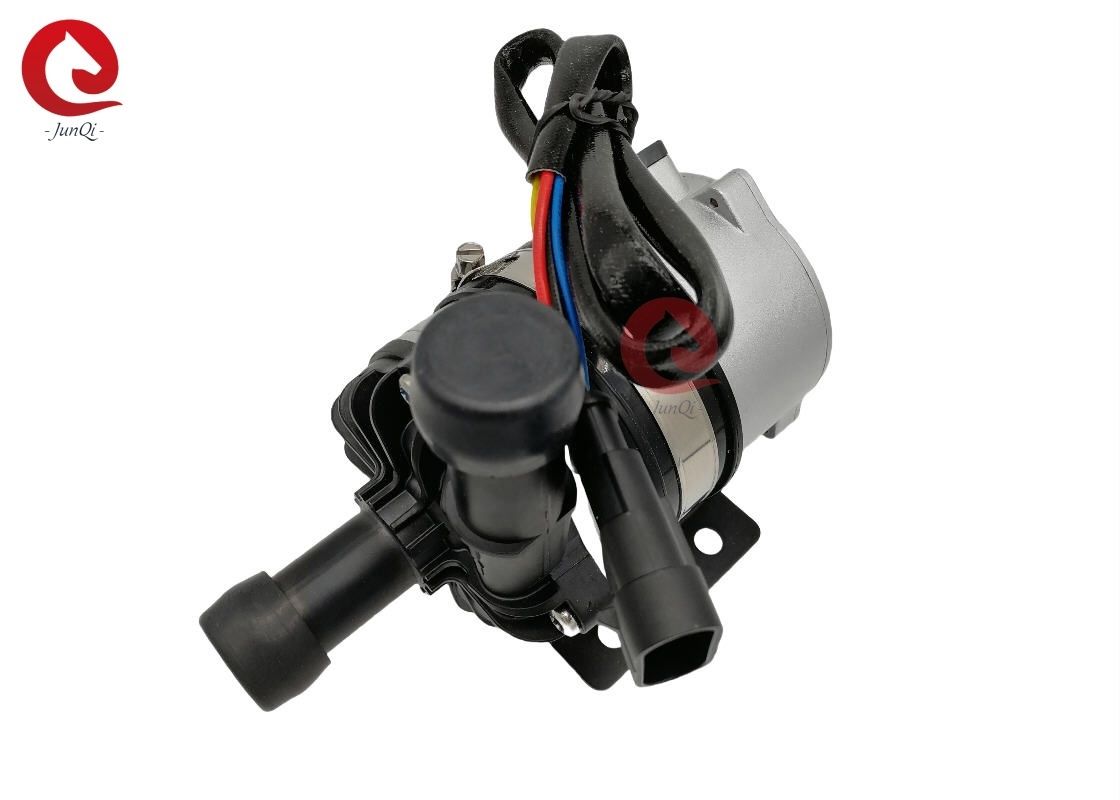

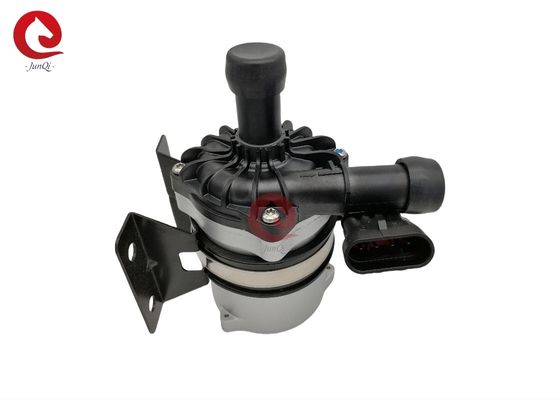

Водяная помпа OWP-BL93-301 100W BLDC с диагностиками colant насосом управлением и ошибкой PWM, насосом гликоля, водяной помпой bldc
■Особенности
◆Насос передачи магнитной силы (структуры насоса экрана) центробежный
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры
■Модельные спецификации
OWP-BL93-301 (24VDC)
■Устанавливать инструкцию
Насосы серии OWP-BL93-300 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.
5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов
Локоть (см. диаграмму 2).
7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.
Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к влажности ≤90% +85℃ (- 40°F к +185°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F) (℃ до 100, только оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 30V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)
■Электрический параметр
Напряжение тока деятельности (VDC) |
Расклассифицированная сила (W) |
Расклассифицированная подача (L/H) |
Размеры (mm) |
Вес (g) |
18-30V (24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
AMP282106-1 | 1 (чернота) | 2 (желтый) | 3 (синь) | 4 (чернота) |
(, который соответствуют штепсельная вилка AMP282109-1) |
GND | Обратная связь недостатка | PWM | +24V |
■Характер PWM
Круг обязаностей | Описание | Примечание: 1: Ошибка 2% круга обязаностей PWM метрическая 2: Напряжение тока PWM: 24VDC/12VDC (такое же как напряжение тока насоса) частота: 50-1000KHz 3: Порекомендованная обязанность стопа PWM: 10% 4: Порекомендованная обязанность 0% как разъединение PWM |
0%≤duty≤10% | Государство стопа | |
11%≤duty≤55% | Ход минимальной скорости | |
56%≤duty≤90% | Режим PWM (Линейный ряд управления скоростью) |
|
91%≤duty≤100% | Ход максимальной скорости |
■Внимания
1. работая температура окружающей среды: - 40℃--85℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса
■Рабочий параметр
Бирки продукта: сверхмощная электрическая водяная помпа двигателя водяной помпы электрическая
