Junqi 24V 26M3 / H бесшовный вентилятор для воздушного потока OWB7050 для медицинского оборудования
Бесчерепочный микроконкурентный воздуходушитель:
1: Высокоскоростной, специализированный высокоскоростной шаровой подшипник, обеспечивающий длительный срок службы и меньший шум
2: Высокое давление и выход воздушного потока по компактному дизайну
3: Высокая эффективность, гораздо эффективнее, чем вентилятор с двигателем щетки
4: высокая надежность, специализированный контроллер повышает надежность работы
5: высокоинтеллектуальная регулировка скорости PWM, положительная инверсия, обратная связь сигналов PG, интеллектуальное управление
2: Технические параметры вентилятора
| Модель |
OWB7050-24V |
| Номинальное напряжение |
24VDC |
| Открытый выход |
| Текущий |
1.8А |
| Номинальная скорость |
33000 оборотов в минуту |
| Поток воздуха |
28 м3/ч |
| Выпуск запечатан |
| Текущий |
1.0A |
| Скорость |
37000 оборотов в минуту |
| Давление воздуха |
5.0Kpa |
| Сопротивление/фаза |
1.6 Омм |
| Индукция/фаза |
00,5-0,6 мГц |
| Пары моторных столбов |
2 |
| Шум |
70dB ((A) |
| Параметры двигателя вентилятора |
| Тип двигателя |
Трехфазный бесбрюшевый двигатель постоянного тока |
| Тип подшипника |
НМБ шарикоподшипник |
| Класс изоляции |
Класс F |
| Защитить класс |
IP54 |
| Диапазон рабочей температуры |
-20°C~+50°C ((Без конденсации) |
| Датчик эффекта Холла |
120° |
| Частота датчика скорости @hall |
1 Гц = 30 р/мин |
| Продолжительность службы MTTF ((25°C Номинальная точка эксплуатации) |
15000 часов |
| Вес |
220 г |
| Совпадающий драйвер |
BLDC2403 |

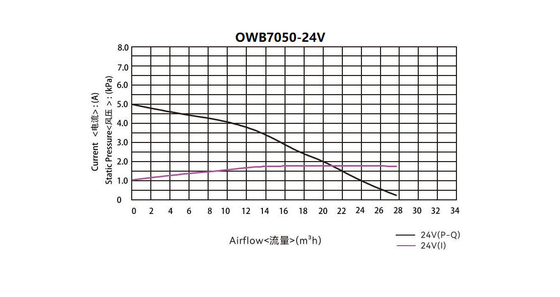

3: DC Blower P-Q кривая:

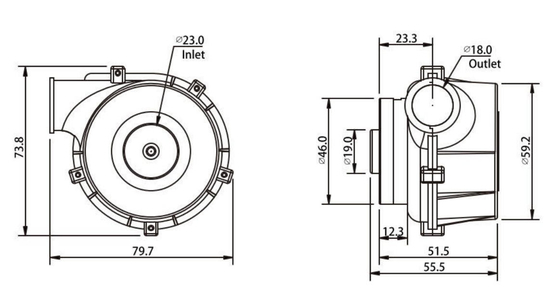

4: Общие размеры
5: Диаграмма проводки
| HX25002-5Y |
| Пин 1 |
26AWG |
Красный |
+5В |
| Пин 2 |
26AWG |
Пурле |
Зал А |
| Пин 3 |
26AWG |
Зеленый |
Зал B |
| Пин 4 |
26AWG |
Серое |
Зал С |
| Пин 5 |
26AWG |
Черный |
ГНД |
| HX39600-3Y |
| Пин 1 |
20AWG |
Желтый |
Фаза А |
| Пин 2 |
20AWG |
Синий |
Фаза В |
| Пин 3 |
20AWG |
Белый |
Фаза В |
6Внимание.
1: Не работайте под максимальным давлением воздуха, при максимальном давлении воздушный поток слишком мал, и его не безопасно использовать.
2: Добавление фильтра, прикрепленного к вентилятору, увеличивает срок службы подшипника.
3Правильное направление вращения - CCW
4: Не используйте вентилятор при высокой температуре, высокой влажности, высоких магнитных полях
5: Пожалуйста, используйте подходящее питание для вентилятора.
Часто задаваемые вопросы
Вопрос: Вы можете спроектировать новый вентилятор, если мы дадим вам целевую производительность?
О: Да, мы предлагаем услуги ODM как для вентилятора вентилятора, так и для панели контроллера
Вопрос: Можем ли мы подключить этот центробежный воздушный вентилятор непосредственно к источнику питания?
Ответ: этот вентилятор с BLDC двигателем внутри и он нуждается в панели управления для работы.
Вопрос: Какой источник питания мы будем использовать для запуска этого вентилятора?
О: Как правило, наши клиенты используют 24VDC переключатель питания или литий-он батареи.
Вопрос: Вы также продаете панель управления для этого вентилятора?
О: Да, мы можем предоставить адаптированную панель управления для этого вентилятора.
Вопрос: Как изменить скорость колеса, если мы используем вашу панель управления?
Ответ: Вы можете использовать 0 ~ 5в или PWM для изменения скорости.
с потенциометром для удобного изменения скорости.
Вопрос: Каков MTTF этой центрифугированной воздушной вентиляции?
Ответ: MTTF этого центробежного воздушного вентилятора составляет 20 000+ часов при температуре 25 градусов.
Вопрос: Можно ли использовать этот центробежный воздушный вентилятор для всасывания воды?
Ответ: этот вентилятор не может использоваться для отсасывания воды.
Выберите подходящий элемент для этого особого условия работы.
Вопрос: Можно ли использовать этот центробежный воздушный вентилятор для непосредственного всасывания пыли?
Ответ: Этот вентилятор не может использоваться для непосредственного всасывания пыли.
Нам нужно выбрать подходящий товар для этих особых условий работы.
