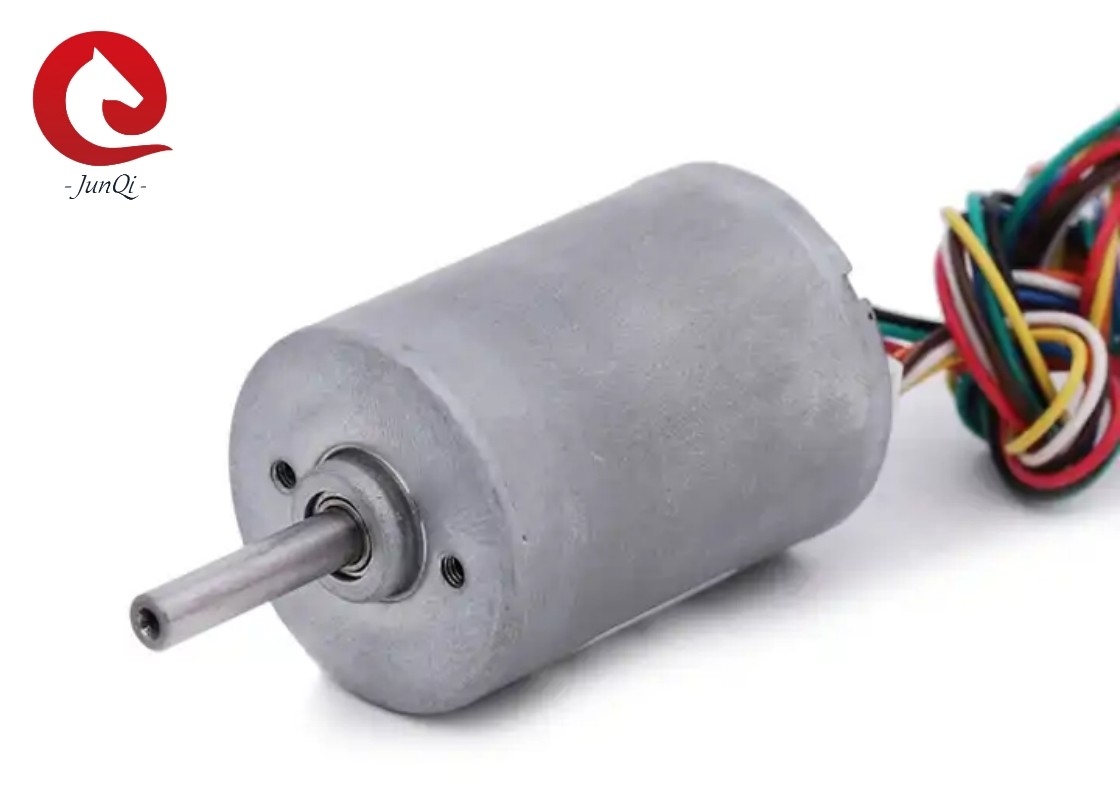

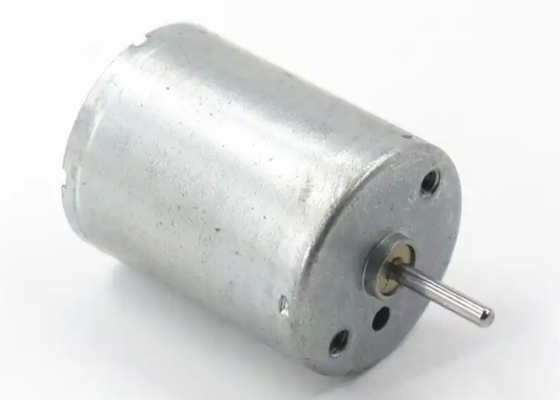

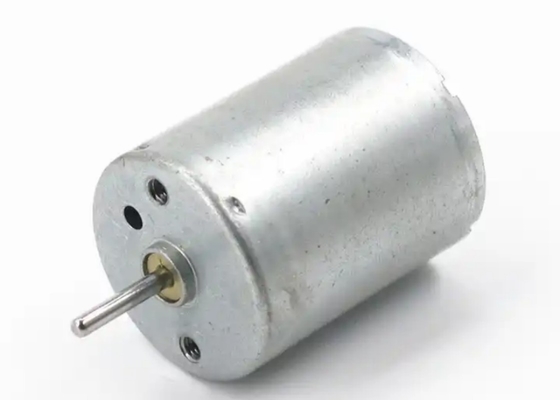

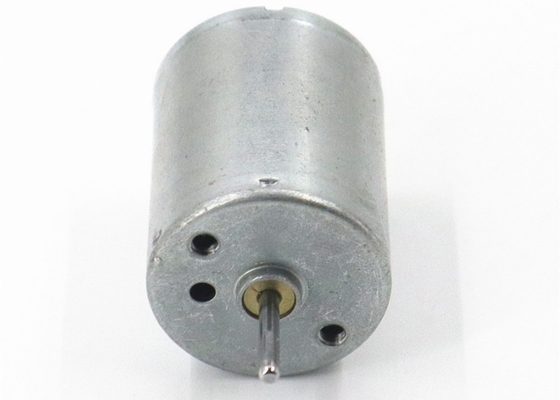

ЦзюньцзиДвигатель постоянного тока без щетки 12 В для интеллектуального робота, без щетки 24 мм 24CBL30
Быстрые подробности:
| Модель |
Рама
Размер
|
Тело
Длина
(мм)
|
Рейтинговый
Напряжение
(VDC)
|
Рейтинговый
Крутящий момент
(Nm)
|
Рейтинговый
Текущий
(А)
|
Рейтинговый
Скорость
(RPM)
|
| 24CBL30 |
24 мм |
30 |
12 |
0.006 |
0.3 |
4000 |
Особенности:
1Широкий диапазон скоростей, плавный выход крутящего момента
2Отличная скоростная стабильность
3Компактный и мощный
4Высокая эффективность и энергосбережение.
Характеристики:
| Положение |
Спецификация |
| Угол эффекта Холла |
Электрический угол 120 градусов |
| Спуск вала |
0.025 мм |
| Класс изоляции |
В. |
| Класс защиты |
IP40 |
| Радиальная игра ((@4N) |
0.025 мм |
| Аксиальная игра ((@4N) |
0.2 мм |
| Макс.Радиальная сила ((10 мм от фланца) |
5N |
| Максимальная осевая сила |
2N |
| Диэлектрическая прочность ((в течение 1 секунды) |
500ВАК |
| Сопротивление изоляции ((min.500VDC) |
100 мм |
Электрическое соединение:
| Пин No. |
Цвет |
Размер |
Функции |
| 1 |
Красный |
UL1430 AWG28 |
Vcc Hall +5Vdc до +24VDC |
| 2 |
Синий |
|
Зал А |
| 3 |
Зеленый |
|
Зал B |
| 4 |
Белый |
|
Зал С |
| 5 |
Черный |
|
Зал ГНД |
| 6 |
Желтый |
UL1430 AWG26 |
Фаза U |
| 7 |
Красный |
|
Фаза V |
| 8 |
Черный |
|
Фаза W |
Электрическая спецификация:
| Положение |
Единица |
24CBL30 |
| Количество столбов |
|
12 |
| Количество фаз |
|
3 |
| Номинальное напряжение |
VDC |
12 |
| Номинальный момент |
N.m. |
0.006 |
| Номинальная скорость |
RPM |
4000 |
| Пиковый крутящий момент |
N.m. |
0.017 |
| Пиковое течение |
А. |
0.9 |
| Сопротивление линии к линии |
Омм @ 20°C |
7.3 |
| Индуктивность между линиями |
mH |
1.7 |
| Постоянный крутящий момент |
nN.m/A |
0.02 |
| Инерция ротора |
g.cm2 |
2.3 |
| Длина двигателя |
мм |
30.8 |
| Вес |
g |
40 |
**Примечания:Двигатель может быть спроектирован и изготовлен по запросу!!
Механические размеры:
Часто задаваемые вопросы
Вопрос: Сколько времени требуется для выполнения заказов?
Ответ: Время доставки: 4 недели после получения депозита
Вопрос: Какова ваша торговая гарантия?
A:100% защита качества продукта.
Защита 100% продукта вовремя.
100% защиту платежа за вашу сумму.
Вопрос: Какой MOQ?
Ответ: 5 штук.
Вопрос: Вы делаете индивидуальные продукты?
О: Да, мы принимаем это.
Вопрос: Что насчет послепродажной службы?
Ответ: Послепродажная служба 24/7.
Вопрос: Что делать, если я не удовлетворен вашим продуктом?
A: Если есть дефекты в его качестве, мы можем обменять хороший для вас.
Как правило, эта проблема встречается редко.
Вопрос: Какой срок оплаты?
A: T / T и Paypal используются чаще, пожалуйста, свяжитесь с нами для подробной информации
Вопрос: Какой уровень качества вашего продукта?
О: Мы производим хорошее качество, отказываемся производить низкое качество.
