Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JUNQI |
| Сертификация: | CE,ROHS, UL |
| Номер модели: | BLSD4850DC-2Q-H |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Полиэтиленовый пакет+ коробка |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, PayPal |
| Поставка способности: | 1000sets/day |
| Наименование продукта: | Безщеточный водитель мотора Dc | рабочее напряжение: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Пиковое течение: | 50А | Продолжайте настоящее: | 25А |
| Выходная мощность: | 1200 Вт | Входной сигнал ссылки: | 0~5V/PWM/Frequency |
| Применение: | Двигатель BLDC с датчиками Холла | ||
| Высокий свет: | Драйвер BLDC 1200 Вт,Драйвер BLDC датчика зала,Двигатель постоянного тока без щетки 48VDC |
||

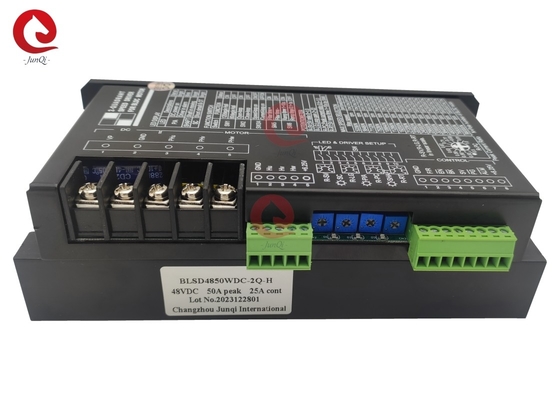

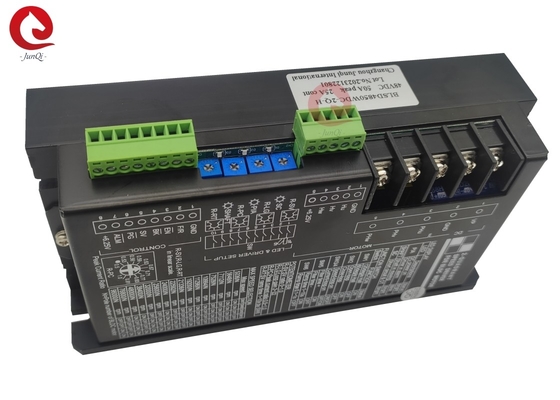

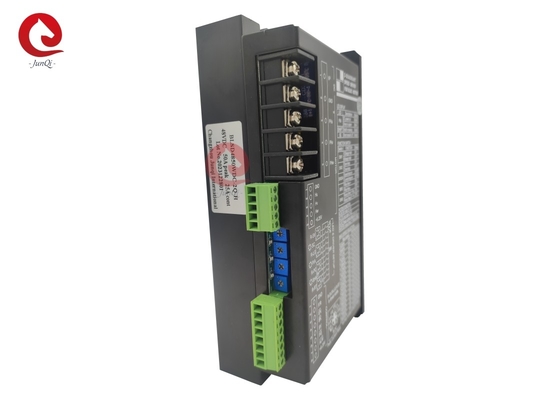

Широкий диапазон напряжения 17 ~ 56VDC непрерывный ток 25A 1200W BLDC Драйвер Для 48VDC 3Phase Hall сенсор Бесшовный двигатель постоянного тока
Особенности:
1Технология поверхностного монтажа, небольшие размеры, высокий ток
2. 2-квадрантное ПИ-управление скоростью или током с хорошей линейностью.
3. переменные параметры для разных двигателей.
4Управляющие функции безопасного отступления, безопасного запуска, включения, торможения, справочных функций скорости и выходной функции импульса скорости (PG), сигнализации.
5Три типа эталонных входов: аналоговое напряжение, PWM, частота.
6Подходит для трехфазных двигателей BLDC с датчиками.
7. Использование чипов промышленного класса.
Модель и спецификация:
| Модель |
Напряжение (VDC) |
Я пик (А) |
Я считаю (А) |
По. (W) |
Ссылка Ввод |
Размер (мм) |
| BLSD4810WDC-2Q-H |
12В (17 ~ 56VDC) |
10 | 5 | 240 |
0 ~ 5 В/ PWM/ Частота |
W82.5L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Информация о номерировании водителя:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC скоростной драйвер
24: номинальное напряжение ((VDC)
35: Предел пикового тока ((A)
DC=нормальное постоянное напряжение, LDC=ультранизкое постоянное напряжение, WDC=ультраширокое постоянное напряжение
2Q: 2-квадрантный режим вождения
H: серия H ((Высокий ток и переменные параметры)
T=-40~+65°C Ta, Unlabelled=-10~+45°C Ta
P=0~3KHz входный импульс при SV, Unlabelled=0~5V при SV
Примечание:
1.Выберите пиковый ток драйвера:Если представлен номинальный ток Ir двигателя, то Ip ((A)≧2*Ir ((A)
Если представлена номинальная выходная мощность двигателя Pr ((W), то Ip ((A)¥4*Pr/Vr. Vr(V) - номинальное напряжение двигателя
2Квадрант движения:Драйверы используются только в I&III квадранте.
3Ввод частоты:Модуль передачи F-V может быть добавлен к драйверу для управления частотой ((0-3KHz/TTL) на портах SV
4. Работа тормоза:Когда порт BK переключается на низкий уровень, двигатель быстро перестает работать путем короткого обмотка обмоток через нижние MOSFET.Скорость действия двигателя при торможении не должна превышать безопасную скорость торможения Ns ((см. схему соединения).
5. помехи от проводов:Сигналы Холла могут быть нарушены переключательным током в кабелях обмотки, когда длина более 50 мм. Не переплетайте их вместе.Лучше использовать защищенные провода..
6Моторная инсультация:Датчики Hall к обмоткам/Датчики Hall к двигателю Cse/Обмотки к корпусу двигателя
Сопротивление изоляции>100MOhm@500VDC
Диэлектрическая прочность <1mA@500VAC/50-60Hz/1 минута
Типичная связь:
Механические размеры:
Подробная информация:
