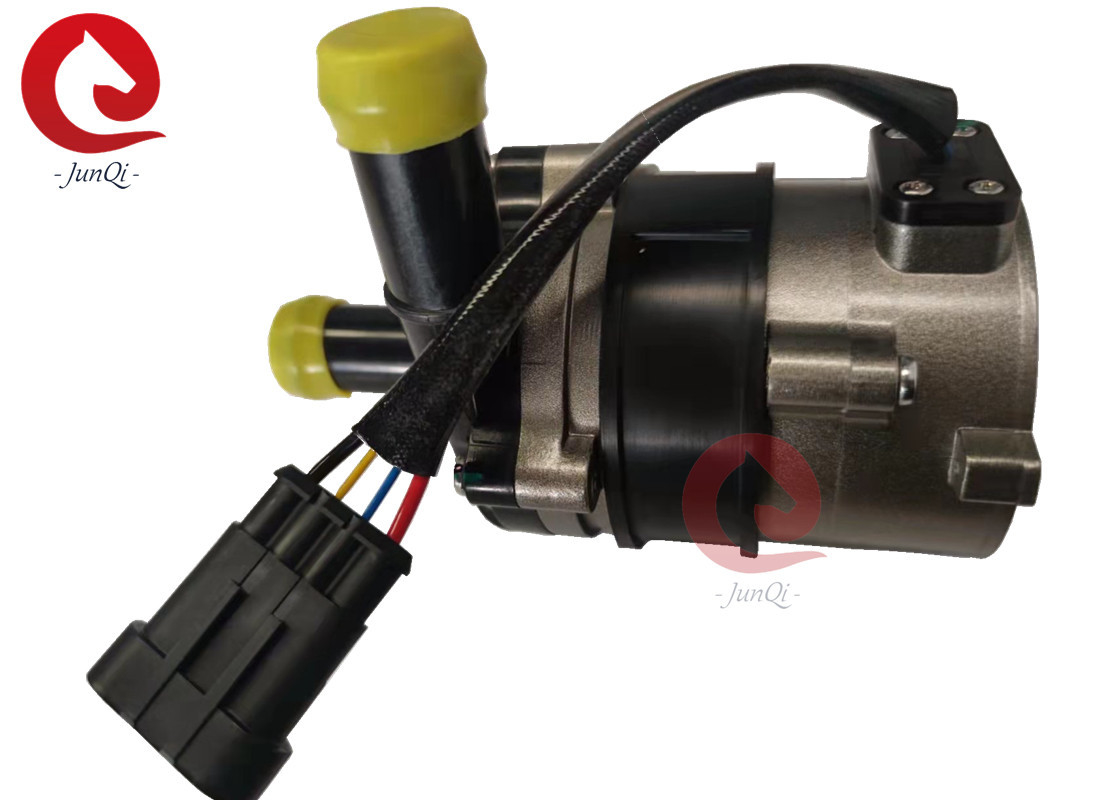

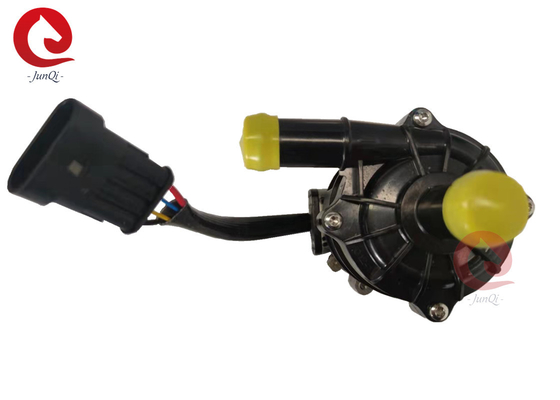

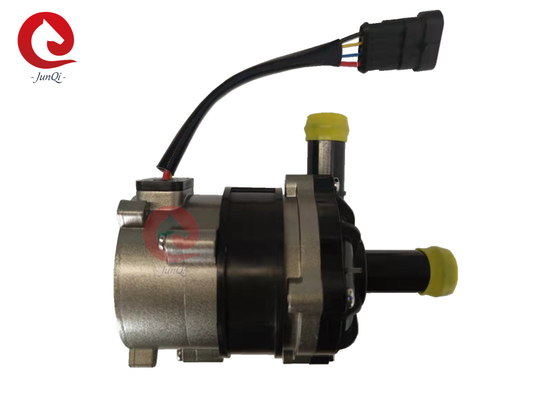

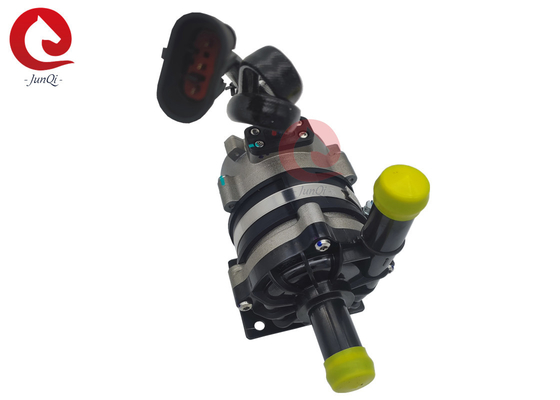

Junqi JP100-24V Центробежный циркуляционный насос постоянного тока Вода Электромобильные элементы EV охлаждающий насос

Junqi JP100-24V Центробежный циркуляционный насос постоянного тока Вода Электромобильные элементы EV охлаждающий насос

♣ Особенности

* Одноступенчатый центробежный насос

* Трансмиссия магнитной силы (структура щитового насоса)

* Высокоэффективный бесшовный постоянный двигатель, низкое потребление энергии, высокая эффективность, длительный срок службы.

* С широким диапазоном температуры работы

* Управление скоростью сигнала PWM (опциональная обратная связь сигнала PG)

* С постоянным регулированием потока

* Защита от обратной полярности

* Защита от сухого движения

* Защита от перенапряжения, перенапряжения

* Перегрузка, защита от перегрева

* Автомобильные электронные компоненты

♣ Техническое описание (части, контактирующие с жидкостью)

Оборудование головки насоса: PPS+GF

Импеллер: PPS+GF

Перекрытие щита: PPS+GF

Подшипник вала: композитные материалы из углеродной смолы + цирконовый керамический стиральный станок

Остров: полый остров из нержавеющей стали

Ротор: нейлоновая инъекционная упаковка

Печатная кольца: EPDM

♣ Двигательное устройство (включая двигатель)

Двигательный электромагнит: магнит + нейлоновая инъекция упакована

Винты и орехи: SUS 304 из нержавеющей стали

Двигатель движения: безчешный мотор

Моторная проволочная рама: PPA+GF (белый)

корпус насоса: алюминиевая сплав

Подвеска: SUS 304 из нержавеющей стали

Кружок с брекетом: US 304 из нержавеющей стали + герметизирующее резиновое кольцо

водонепроницаемость на основе рейтинга IP68 (en60529)

Коннектор: 3 или 4 пин (с обратной связью сигналов PG)

Диаметр сопла:22.2 мм (внутренний диаметр: 20 мм)

♣Основная информация

♣ Инструкция по монтажу:

♣ Параметр температуры

Средняя температура жидкости: от -40°C до +120°C (от -40°F до +248°F)

Рабочая температура окружающей среды: от -40°C до +100°C (от -40°F до +212°F)

Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

(до 100 °C, но это сократит срок службы)

♣ Давление системы

-0, 2 - 2,5 бара (100°С).

Продолжительность службы составляет более 20 000 часов на основе номинального напряжения и температуры окружающей среды 36 °C ((86 °F).

♣ Модель соединителя и штифты

Внимание.

1. рабочая температура окружающей среды: -40°C-120°C, следует стараться избегать близких трехэлементов каталитической, газоразрядной трубы системы и двигателя во время установки,обеспечить температуру рабочей среды.

2Положение установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.

3Для уменьшения водостойкости следует максимально уменьшить количество локтей в трубопроводах установки, не допуская локтей в радиусе 20 см от насоса.

4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для уменьшения срока службы

5. Обратите внимание на чистоту воды, избегайте пробок и блокировки винтовки, чтобы сократить срок службы насоса.

♣ Диаграмма кривой

♣Описание управления PWM:

♣Общие размеры

♣ Производство насосов для воды:

♣Применение:

Применимо к HEV ((гибридный электромобиль),EV ((электрические транспортные средства), поездам, судам и другим системам циркуляции отопления и охлаждения.
