Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JEUNKEI |
| Сертификация: | ISO9001,CE |
| Номер модели: | JY11M |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | USD0.5-USD1/PC |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 1000 штук в день |

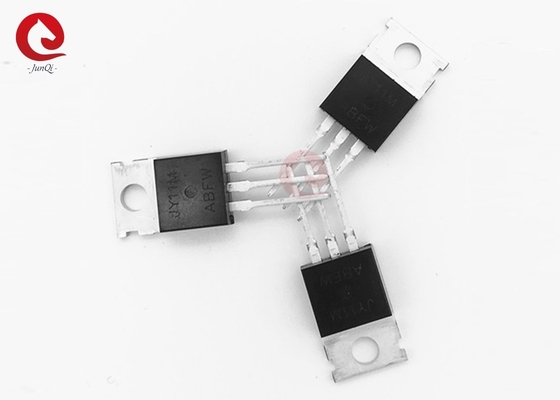

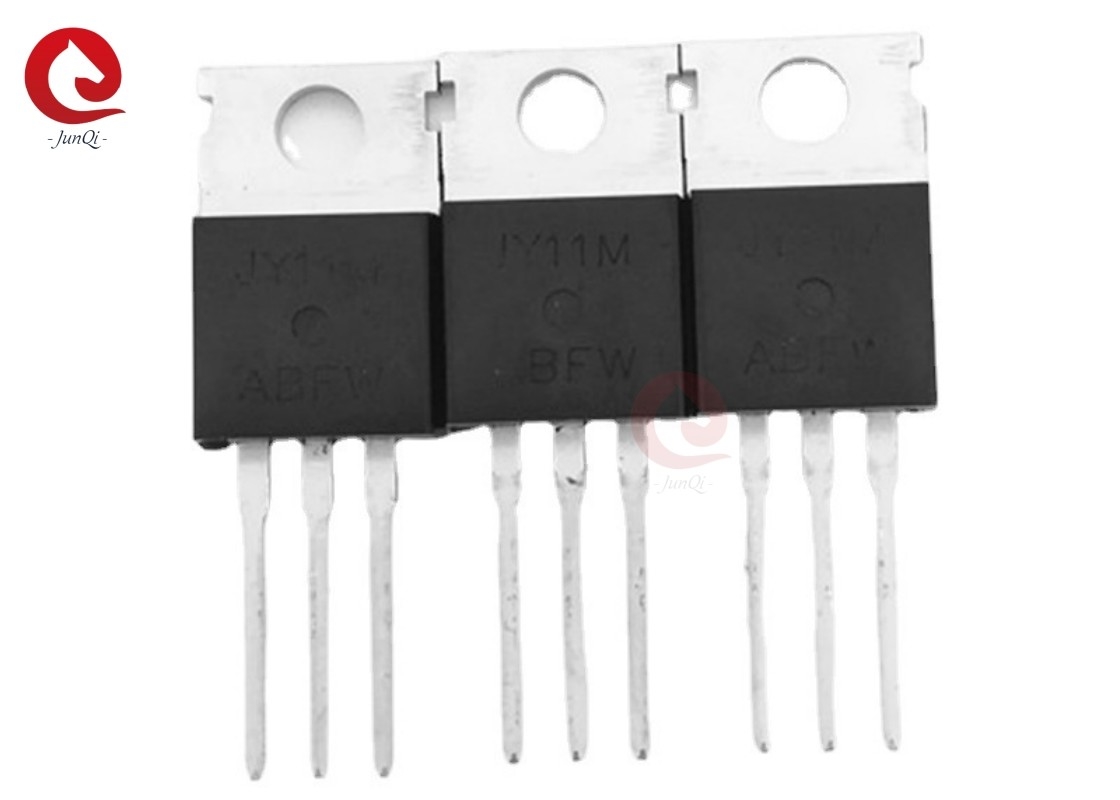

| Имя: | MOSFET канала n | Модель No.: | JY11M |
|---|---|---|---|
| Тип: | Канал n | Напряжение тока Сток-источника: | 100 Вт (Tc=25°C) |
| Напряжение тока Ворот-источника: | ± 20 В | Непрерывное течение стока: | 110A ((Tc=25°C) |
| Максимальная рассеиваемая мощность: | 210W | Работая диапазон температур соединения и хранения: | -55~+175°C |
| обратное восстановление тела: | Да, да. | ||
| Выделить: | Мод повышения мощности mosfet N канал,Модель усиления мощности mosfet JY11M,Жесткий переключенный режим усиления мощности мосфета |
||
Общее описание:
JY11M использует новейшие методы обработки траншеи для достижения высокой плотности клеток и уменьшает сопротивление с высоким рейтингом повторяющихся лавин.
характеристики объединяются, чтобы сделать эту конструкцию чрезвычайно эффективным и надежным устройством для использования в приложениях переключения питания и широком спектре других приложений.
Особенности:
● 100В/110А, RDS ((ON) =6,5mΩ@VGS=10В
● Быстрое переключение и обратное восстановление
● Полная характеристика лавинного напряжения и тока
● Отличная упаковка для хорошего рассеивания тепла
Применение:
● Изменение приложения
● Кружки с жестким переключением и высокой частотой
● Управление энергией для систем инверторов
Описание PIN:
Абсолютные максимальные значения (Tc=25°C, если не указано иное):
| Символ | Параметр | Ограничение | Единица | |
| VДС | Напряжение источника отвода | 100 | V | |
| VGS | Напряжение порта-источника | ± 20 | V | |
| Я...D | Постоянный отток | TC=25°C | 110 | А. |
| TC=100°C | 82 | |||
| Я...DM | Импульсный отводный ток | 395 | А. | |
| ПD | Максимальное рассеивание энергии | 210 | W | |
| TJTСТГ | Диапазон температуры рабочего соединения и хранилища | -55 ~ +175 | °C | |
| RΘJC | Тепловое сопротивление - соединение с корпусом | 0.65 | °C/W | |
|
RθJA
|
Тепловое сопротивление - соединение с окружающей средой | 62 | ||
TO220-3 Схема пакета:
| Символ | мм | дюйм | Символ | мм | дюйм | ||||||||
| Минуты | Nom | Макс | Минуты | Nom | Макс | Минуты | Nom | Макс | Минуты | Nom | Макс | ||
| А. | 4.40 | 4.57 | 4.70 | 0.173 | 0.180 | 0.185 | Øp1 | 1.40 | 1.50 | 1.60 | 0.055 | 0.059 | 0.063 |
| А1 | 1.27 | 1.30 | 1.33 | 0.050 | 0.051 | 0.052 | e | 2.54BSC | 0.1BSC | ||||
| А2 | 2.35 | 2.40 | 2.50 | 0.093 | 0.094 | 0.098 | e1 | 5.08BSC | 0.2BSC | ||||
| b | 0.77 | - | 0.90 | 0.030 | - | 0.035 | H1 | 6.40 | 6.50 | 6.60 | 0.252 | 0.256 | 0.260 |
| b2 | 1.23 | - | 1.36 | 0.048 | - | 0.054 | Л | 12.75 | - | 13.17 | 0.502 | - | 0.519 |
| В | 0.48 | 0.50 | 0.52 | 0.019 | 0.020 | 0.021 | L1 | - | - | 3.95 | - | - | 0.156 |
| D | 15.40 | 15.60 | 15.80 | 0.606 | 0.614 | 0.622 | L2 | 2.50 REF. | 0.098REF. | ||||
| D1 | 9.00 | 9.10 | 9.20 | 0.354 | 0.358 | 0.362 | Øp | 3.57 | 3.60 | 3.63 | 0.141 | 0.142 | 0.143 |
| DEP | 0.05 | 0.10 | 0.20 | 0.002 | 0.004 | 0.008 | Q. | 2.73 | 2.80 | 2.87 | 0.107 | 0.110 | 0.113 |
| Е | 9.70 | 9.90 | 10.10 | 0.382 | 0.389 | 0.398 | Θ1 | 5° | 7° | 9° | 5° | 7° | 9° |
| Е1 | - | 8.7 | - | - | 0.343 | - | Θ2 | 1° | 3° | 5° | 1° | 3° | 5° |
| Е2 | 9.80 | 10.00 | 10.20 | 0.386 | 0.94 | 0.401 | |||||||
