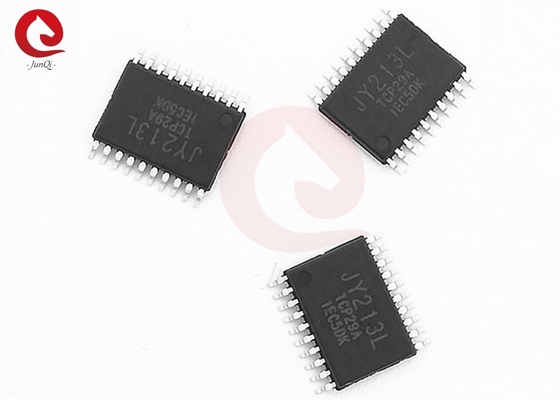

JY213L SSOP-20 Half Bridge Drive 90V 3-фазный шлюзовой драйвер с тремя независимыми высокими и низкими сторонами

Описание:

JY213L представляет собой высокоскоростной трехфазный драйвер шлюза для мощных устройств MOSFET и IGBT с тремя независимыми высокими и низкими выходной стороной.Встроенная защита от нерабочего времени и защита от стрельбы предотвращают повреждение полумостаКруги UVLO предотвращают неисправность, когда напряжение VCC и VBS ниже установленного порогового напряжения. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. Включается пин включения (EN), чтобы режим ожидания можно было использовать для установки чипа в состояние низкого покоя, чтобы обеспечить длительный срок службы батареи.

Особенности:

• Интегрированный 90В драйвер высокой стороны
• Возможность работы до трехфазных полумостовых ворот
• Встроенный диод ремня для каждого высокого бокового канала
• Встроенная защита от отключения времени
• Пропускная защита
• Под блокировкой напряжения для VCC и VBS
• Низкое рабочее напряжение 0 ̊5,5 В для VCC и VBS
• 3,3V и 5V логика ввода совместима
• Включить кнопку (EN) для низкого тока ожидания
• IO+/IO-: +1,2A/2,0A при VCC=15V, VBS=15V
• Встроенное мертвое время
• Круг отключения шума dV/dt общего режима
• Толерантность отрицательного переходного напряжения
• Низкий ди-и/дт-привод для лучшего шумоустойчивости
• диапазон работы от ¥ 40 до 125 °C
• Пакет с небольшим объемом

Применение:

• E-BIKE/электрический электроинструмент с трехфазным двигателем
• Управление мини/микромотором на батареях
• Инвертор общего назначения

Диаграмма блоков:

Типичная схема применения:

Конфигурация PIN:

Описание ПИН-кода:

Информация о пакете:

Для получения дополнительной информации о продуктах, пожалуйста, свяжитесь с нами по электронной почте: ivanzhu@junqitrading.com
