Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JEUNKEI |
| Сертификация: | ISO9001,CE |
| Номер модели: | JY213H |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 10000пкс в месяц |

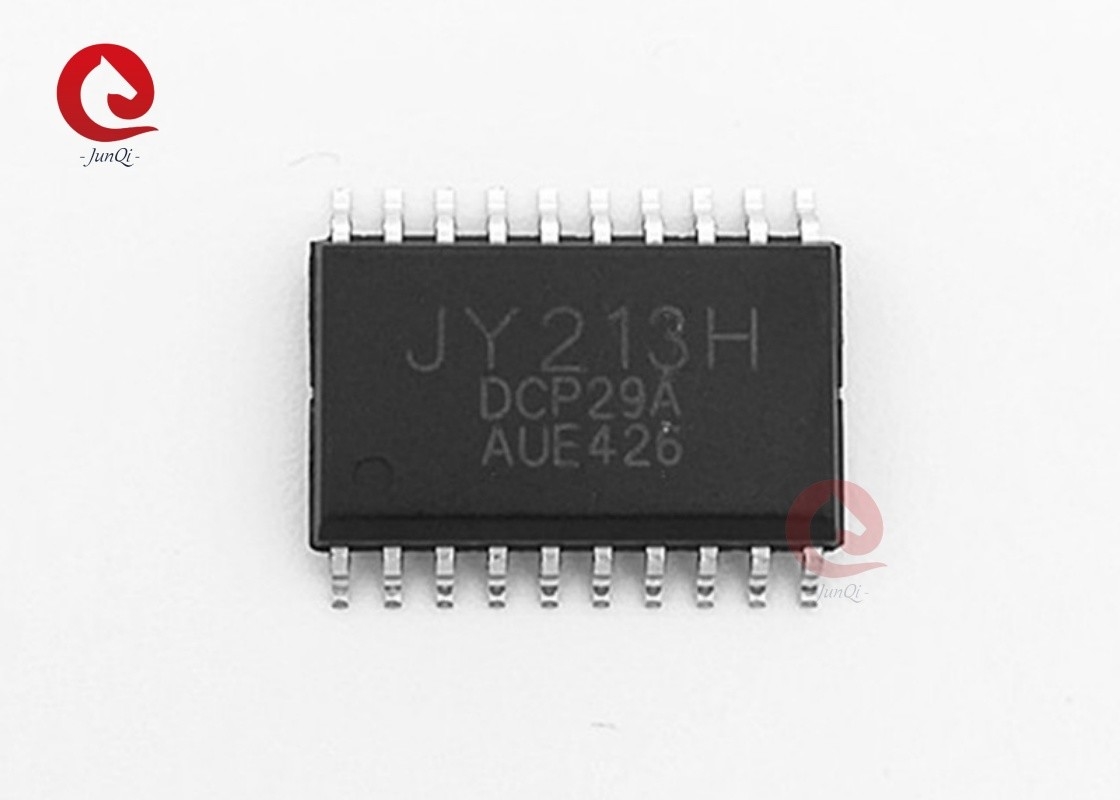

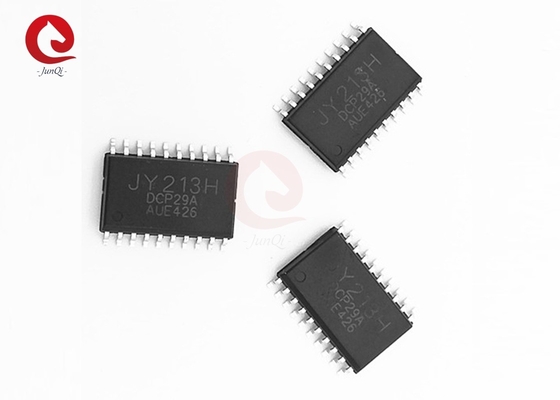

| Имя: | MOSFET высокоскоростной мощности | Модель No.: | JY213H |
|---|---|---|---|
| Тип упаковки: | SOP20 | Тип канала: | Водитель высокой стороны полумоста |
| Драйв: | Драйвер до трехфазных полумостовых ворот | Тип решетки: | Высоковольтный трехфазный драйвер ворот |
| логика ввода совместима: | 3.3V,5V,15V | Высоковольтный процесс: | 600 В |
| Встроенный фильтр ввода: | Да, да. | Применение: | Двигатель трехфазного двигателя инвертора |
| Выделить: | SOP20 BLDC Моторный драйвер MOSFET,Высокоскоростной BLDC Драйвер Мотора MOSFET,Высоковольтный BLDC Драйвер Мотора MOSFET |
||
Описание:
JY213H представляет собой высокоскоростной MOSFET и IGBT драйвер с тремя независимыми высокими и низкими боковыми выходной каналами для 3-фазного драйвера ворот.Встроенная защита от непогоды и защита от стрельбы, предотвращающая повреждение полумостаКруги UVLO предотвращают неисправность, когда напряжение VCC и VBS ниже установленного порогового напряжения.600V высоковольтный процесс и техника отмены шума общего режима обеспечивают стабильную работу высокоупорных драйверов в условиях высокого уровня шума DV/dt.
Особенности:
1. Интегрированный 600В полумостовой высокий боковой драйвер
2. Драйвер до 3-фазных полумостовых ворот
3Встроенное управление временем бездействия
4Защита от стрельбы
5Под напряжением блокировки для VCC и VBS
63.3V, 5V, 15V логика ввода совместима
7. Встроенный фильтр ввода
8. -40°C до 125°C
9Общая схема отключения шума dv/dt
Применение:
1. Драйвер трехфазного двигателя инвертора
2Кондиционер.
3. стиральные машины
Диаграмма блоков:
Типичная схема применения:
Информация о заказе:
| Действительная часть No. | Тип упаковки | Главный код |
| JY213H-S | 20-PIN, SOP, 300 миллиметров | JY213H-S |
| JY213H-S1 | 24-PIN, SOP, 300 миллилитров | JY213H-S1 |
| JY213H-S2 | 28-PIN, SOP, 300 миллиметров | JY213H-S2 |
Конфигурация PIN:
Описание PIN:
| Имя пин-кода | Описание | Пин No. | |
| SOP20 | SOP24 | ||
| ВКК | Напряжение питания логических и низкосторонних шлюзов | 1 | 1 |
| V5V | Выход LDO 5В | 2 | |
| HU | Логический вход для драйвера U-фазы высокой боковой шлюзы | 2 | 3 |
| HV | Логический вход для V-фазового драйвера высокой боковой шлюзы | 3 | 4 |
| HW | Логический вход для W-фазового драйвера высокой боковой шлюзы | 4 | 5 |
| LU | Логический вход для U-фазового драйвера низкостороннего порта | 5 | 6 |
| LV | Логический вход для V-фазного драйвера низкостороннего порта | 6 | 7 |
| LW | Логический вход для драйвера W-фазы низкосторонней шлюзы | 7 | 8 |
| ГНД | Логическое заземление и заземление драйверов низких боковых ворот | 8 | 9 |
| Низкий | Выход W-фазного драйвера низкостороннего шлюза | 9 | 10 |
| LOV | Выход V-фазы низкостороннего драйвера шлюза | 10 | 11 |
| LOU | Выход W-фазы низкостороннего драйвера | 11 | 12 |
| NC. | Не подключен | 13 | |
| ВСВ | Высокая сторона драйвера W-фазы плавающего питания с оффсетным напряжением | 12 | 14 |
| Как? | Выход высокостороннего драйвера W-фазового драйвера | 13 | 15 |
| VBW | Высокая сторона драйвера с плавающим питанием W-фазы | 14 | 16 |
| NC. | Не подключен | 17 | |
| VSV | Напряжение высокой стороны драйвера V-фазного плавающего питания | 15 | 18 |
| ОКВ | Выход высокостороннего драйвера V-фазного драйвера шлюза | 16 | 19 |
| ВВБ | Высокая сторона драйвера с плавающим питанием W-фазы | 17 | 20 |
| NC. | Не подключен | 21 | |
| ВСУ | Напряжение высокой стороны драйвера U-фазного плавающего питания | 18 | 22 |
| Как? | Выход высокостороннего драйвера U-фазного шлюза | 19 | 23 |
| VBU | Высокая сторона драйвера U-фазы плавающего питания | 20 | 24 |
Описание PIN:
| Имя пин-кода | Описание | Пин No. |
| ВКК | Напряжение питания логических и низкосторонних шлюзов | 1 |
| V5V | Выход LDO 5В | 2 |
| NC. | Не подключен | 3 |
| SGND | Логическая основа | 4 |
| HU | Логический вход для драйвера U-фазы высокой боковой шлюзы | 5 |
| HV | Логический вход для V-фазового драйвера высокой боковой шлюзы | 6 |
| HW | Логический вход для W-фазового драйвера высокой боковой шлюзы | 7 |
| LU | Логический вход для U-фазового драйвера низкостороннего порта | 8 |
| LV | Логический вход для V-фазного драйвера низкостороннего порта | 9 |
| LW | Логический вход для драйвера W-фазы низкосторонней шлюзы | 10 |
| NC. | Не подключен | 11 |
| NC. | Не подключен | 12 |
| PGND | Заземление драйверов низких боковых ворот | 13 |
| Низкий | Выход W-фазного драйвера низкостороннего шлюза | 14 |
| LOV | Выход V-фазы низкостороннего драйвера шлюза | 15 |
| LOU | Выход W-фазы низкостороннего драйвера | 16 |
| NC. | Не подключен | 17 |
| ВСВ | Высокая сторона драйвера W-фазы плавающего питания с оффсетным напряжением | 18 |
| Как? | Выход высокостороннего драйвера W-фазового драйвера | 19 |
| VBW | Высокая сторона драйвера с плавающим питанием W-фазы | 20 |
| NC. | Не подключен | 21 |
| VSV | Напряжение высокой стороны драйвера V-фазного плавающего питания | 22 |
| ОКВ | Выход высокостороннего драйвера V-фазного драйвера шлюза | 23 |
| ВВБ | Высокая сторона драйвера с плавающим питанием W-фазы | 24 |
| NC. | Не подключен | 25 |
| ВСУ | Напряжение высокой стороны драйвера U-фазного плавающего питания | 26 |
| Как? | Выход высокостороннего драйвера U-фазного шлюза | 27 |
| VBU | Высокая сторона драйвера U-фазы плавающего питания | 28 |
Информация о пакете:
Более подробная информация, пожалуйста, свяжитесь с нами по электронной почте: ivanzhu@junqitrading.com
Контактное лицо: Ivanzhu
Телефон: 0086-13961407941
