| Место происхождения: | Китай |
| Фирменное наименование: | JEUNKEI |
| Сертификация: | ISO9001, CE |

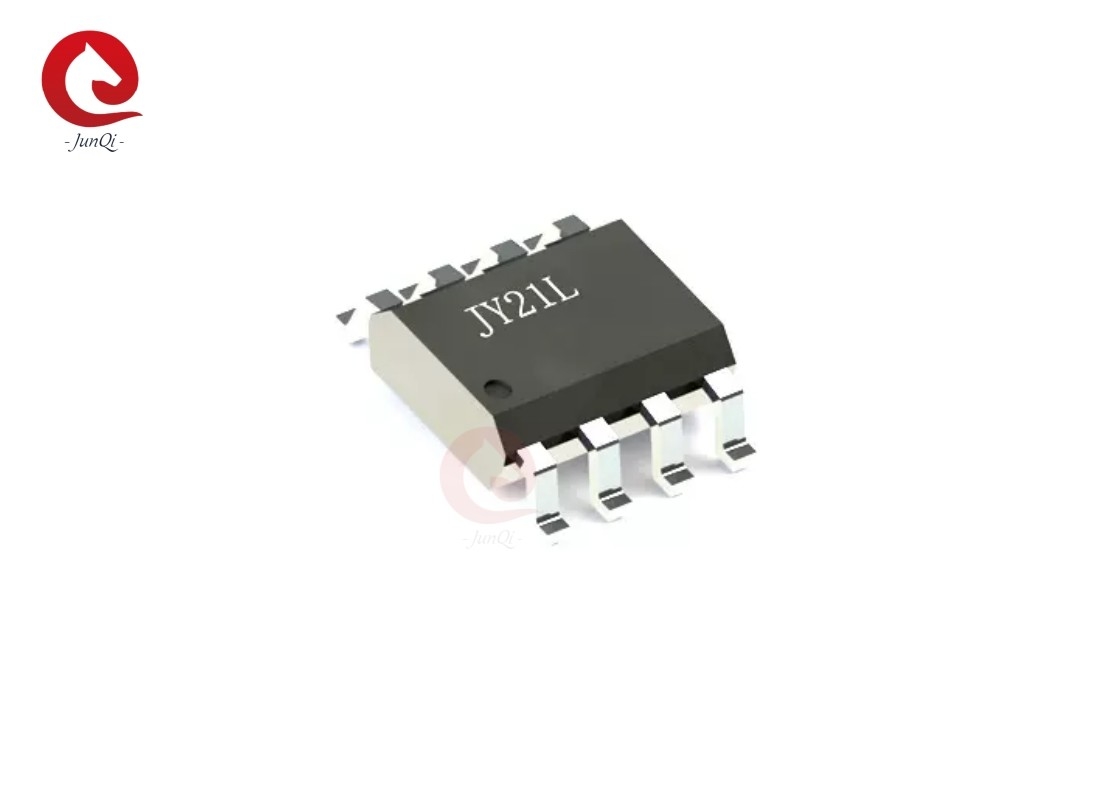

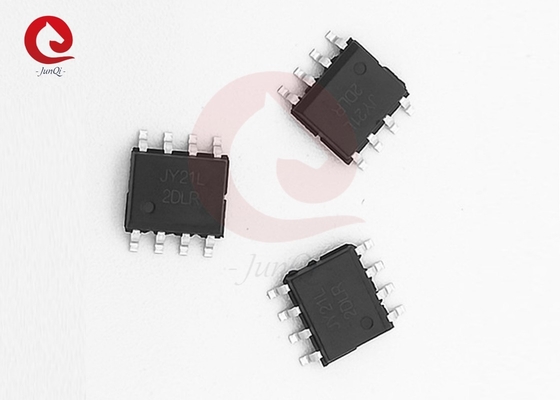

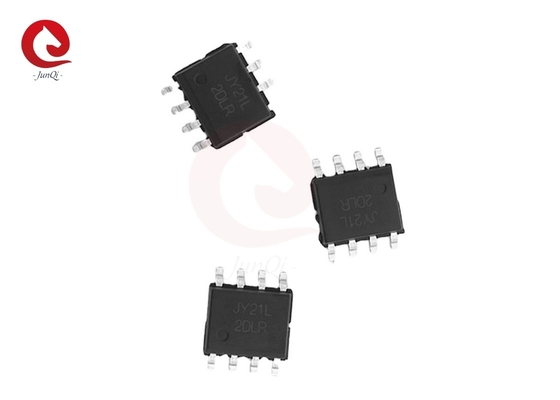

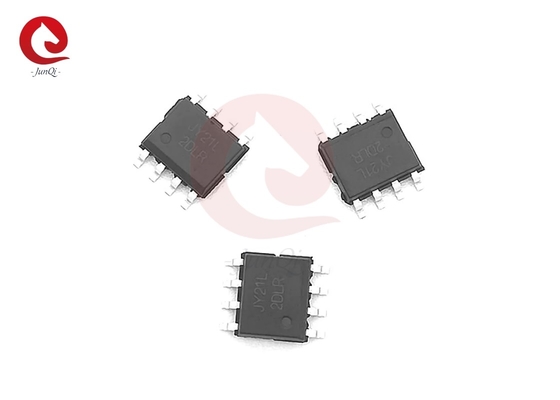

| Номер модели: | JY21L |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | USD0.5-USD0.9/PC |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 10000пкс в месяц |
| Имя: | Контроль IC | Модель No.: | JY21L |
|---|---|---|---|
| Тип установки: | На поверхности устанавливается | Спецификации упаковки: | SOP-8 |
| Ряд поставки привода ворот: | 5.5V ~ 20V | Источник выхода/тонет настоящая возможность: | 450mA/850mA |
| Поставка высокой стороны плавая: | -0,3 ~ 150 В | Низкая поставка стороны и главной власти: | -0,3 ~ 25 В |
| Выделить: | Управление бесшовным DC-мотором,SOP-8 IC бесшовного двигателя постоянного тока,Двигатель одночасового двигателя без щетки Ic |
||
Общее описание
Продукт представляет собой высоковольтный высокоскоростной MOSFET и IGBT драйвер на основе процесса P-SUB P-EPI.Двигатель плавающего канала может использоваться для управления двумя N-каналами мощности MOSFET или IGBT независимо, которые работают до 150VЛогические входы совместимы со стандартным выходом CMOS или LSTTL до 3,3 В. Выходные драйверы оснащены буферной стадией высокого импульсного тока, предназначенной для минимальной перекрестной проводимости драйвера.Задержки распространения совпадают для упрощения использования в высокочастотных приложениях.
Особенности:
● Совместимая с логикой 3.3В
● Полностью работоспособный до +150 В
● Плавучий канал, предназначенный для работы с загрузкой
● Диапазон питания от 5,5 В до 20 В
● Выходной источник/погрузчик мощность тока 450mA/850mA
● Независимый логический вход для всех топологий
● -5В отрицательный потенциал
● Сравненная задержка распространения для обоих каналов
Заявления
● Мощный драйвер MOSFET или IGBT
● Водитель малого и среднего мотора
| Номер подставки | Имя пин-кода | Функция пин |
| 1 | Vcc | Нижний боковой и основной источник питания |
| 2 | HIN | Логический вход для выхода драйвера высоких боковых ворот ((HO) |
| 3 | LIN | Логический вход для выхода драйвера низких боковых ворот (LO) |
| 4 | COM) | Земля |
| 5 | LO | Выход низкого бокового привода, в фазе с LIN |
| 6 | Против | Высокий боковой плавающий запас тертурн или ботстрап возврат |
| 7 | ХО | Высокий боковой выходной привод, в фазе с HIN |
| 8 | VВ. | Высокая сторона плавающего питания |
| Символ | Определение | Минуты. | Макс. | Объекты |
| VВ. | Высокая сторона плавающего питания | -Нет.3 | 150 | V |
| VS | Возврат плавающего предложения с высокой стороны | VВ.- 20 | VВ.+0.3 | |
| VХО | Высокий боковой выходной привод | VS-Нет.3 | VВ.+0.3 | |
| VCC | Нижний боковой и основной источник питания | -Нет.3 | 25 | |
| VLO | Выход низких боковых ворот | -Нет.3 | VCC+0.3 | |
| VIN | Логический ввод HIN&LIN | -Нет.3 | VCC+0.3 | |
| ESD | Модель HBM | 2500 | V | |
| Модель машины | 200 | V | ||
| ПD | Рассеивание мощности пакета @TА.≤ 25oC | — | 0.63 | W |
| Рт.Да, да. | Соединение теплового сопротивления с окружающей средой | — | 200 | oC/W |
| TJ | Температура соединения | — | 150 | oC |
| TS | Температура хранения | -55 | 150 | |
| TЛ | Температура свинца | — | 300 |
| DIM | В миллиметрах | |
| Минуты | Макс | |
| А. | 1.35 | 1.75 |
| А1 | 0.10 | 0.25 |
| В. | 0.35 | 0.49 |
| В | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| Е | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| Л | 0.40 | 1.25 |
| Т | 0° | 7° |
