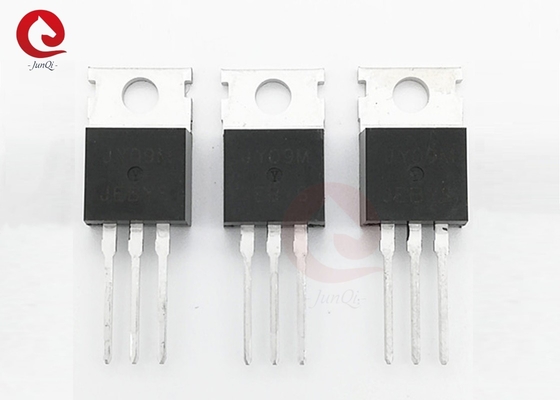

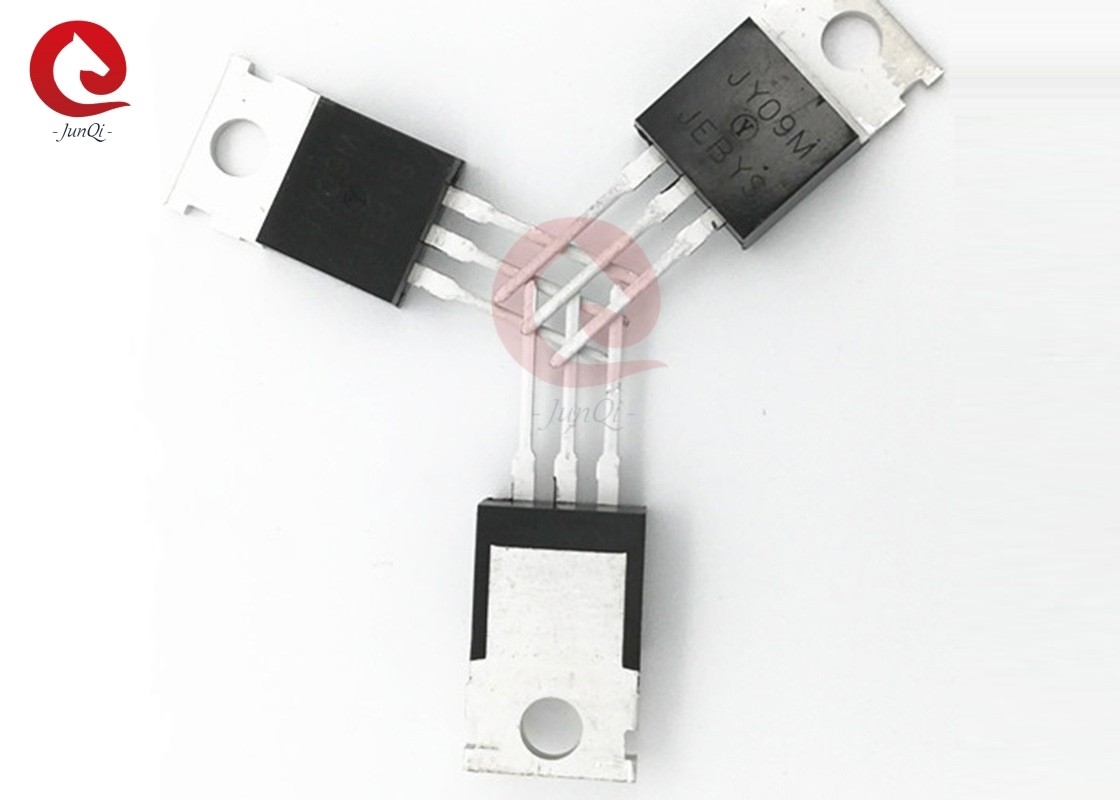

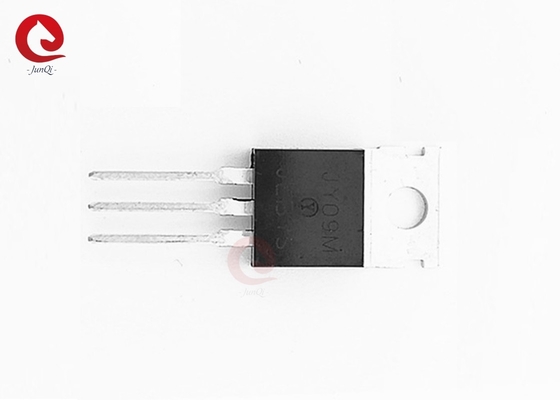

JY09M N Улучшение канала MOS IC TO-220 70V 90A Power MOSFET

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	JEUNKEI
Сертификация:	ISO9001,CE
Номер модели:	JY09M

Оплата и доставка Условия:

Количество мин заказа:	100 шт. (выборка доступна)
Цена:	лично переговорить
Упаковывая детали:	сюита для экспорта
Время доставки:	зависите от количества /Negotiable заказа
Условия оплаты:	T/T, Paypal
Поставка способности:	1000 штук в день

контакт

Подробное описание продукта

Имя:	Мод усиления мощности N-канала MOSFET	Модель No.:	JY09M
Тип:	Канал n	Напряжение тока Сток-источника:	70В
Непрерывное течение стока:	90А (Tc=25°C)	Максимальная рассеиваемая мощность:	162W
Работая диапазон температур соединения и хранения:	-55°C~+175°C
Выделить:	JY09M режим усиления мощности мосфета , Мод усиления мощности N-канала MOSFET , Мосфеты мощности 70В 90А режима усиления

Общее описание:

JY09M использует новейшие методы обработки траншеи для достижения высокой плотности клеток и уменьшает сопротивление при низком заряде шлюза.Эти особенности объединяются, чтобы сделать эту конструкцию чрезвычайно эффективным и надежным устройством для использования в приложениях переключения питания и широкого спектра других приложений.

Особенности:

● 70В/90А, RDS ((ON) ≤6,8mΩ@VGS=10В
● Быстрое переключение и обратное восстановление
● Полная характеристика лавинного напряжения и тока
● Отличная упаковка для хорошего рассеивания тепла

Применение:

● Приложение для переключения питания
● Кружки с жестким переключением и высокой частотой
● Бесперебойное питание

Описание PIN:

Абсолютные максимальные значения ((Tc=25°C, если не указано иное):

Символ	Параметр		Ограничение	Единица
VДС	Напряжение источника отвода		70	V
VGS	Напряжение порта-источника		± 20	V
Я...D	Постоянный отток	TC=25°C	90	А.
Я...D	Постоянный отток	TC=100°C	65	А.
Я...DM	Импульсный отводный ток		315	А.
ПD	Максимальное рассеивание энергии		162	W
TJTСТГ	Диапазон температуры в эксплуатационном соединении и хранилище		-55 ~ +175	°C
RΘJC	Тепловое сопротивление - соединение с корпусом		0.85	°C/W
RΘJC	Тепловое сопротивление - соединение с окружающей средой		62.5	°C/W

JY09M N Улучшение канала MOS IC TO-220 70V 90A Power MOSFET 1

TO220-3 Описание пакета

СИМБОЛ	ММ			INCH			СИМБОЛ	ММ			INCH
СИМБОЛ	МИН	Название	Максимум	МИН	Название	Максимум	СИМБОЛ	МИН	Название	Максимум	МИН	Название	Максимум
А.	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
А1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
А2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	Л	12.75	-	13.17	0.502	-	0.519
В	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q.	2.73	2.80	2.87	0.107	0.110	0.113
Е	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
Е1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
Е2	9.80	10.00	10.20	0.386	0.394	0.401
