Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JEUNKEI |
| Сертификация: | ISO9001, CE |
| Номер модели: | JY13M |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | USD0.8-USD1/PC |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 10000пкс в месяц |
| Нмэ: | Драйвер BLDC MOSFET | Модель No.: | JY13M |
|---|---|---|---|
| Напряжение источника отвода ((P канал): | 40 В | Максимальная рассеиваемая мощность: | 2 Вт |
| Пульсированное течение стока: | 30А | Быстрая скорость перехода: | Да, да. |
| Напряжение тока Ворот-источника: | ± 20% | ||
| Выделить: | 40В бесшовный двигатель постоянного тока,Двигатель двигателя постоянного тока без щетки MOSFET 40V,JY13M Бескасочный ДВС Драйвер Мотора MOSFET |
||

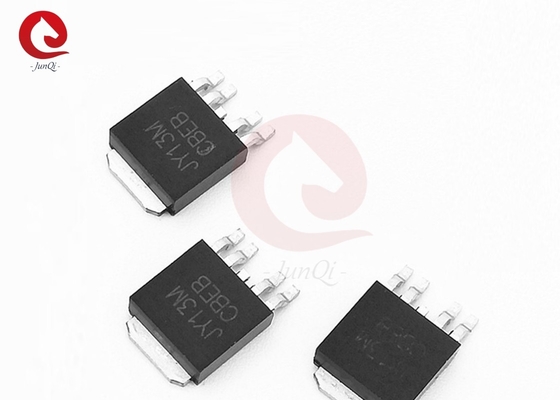

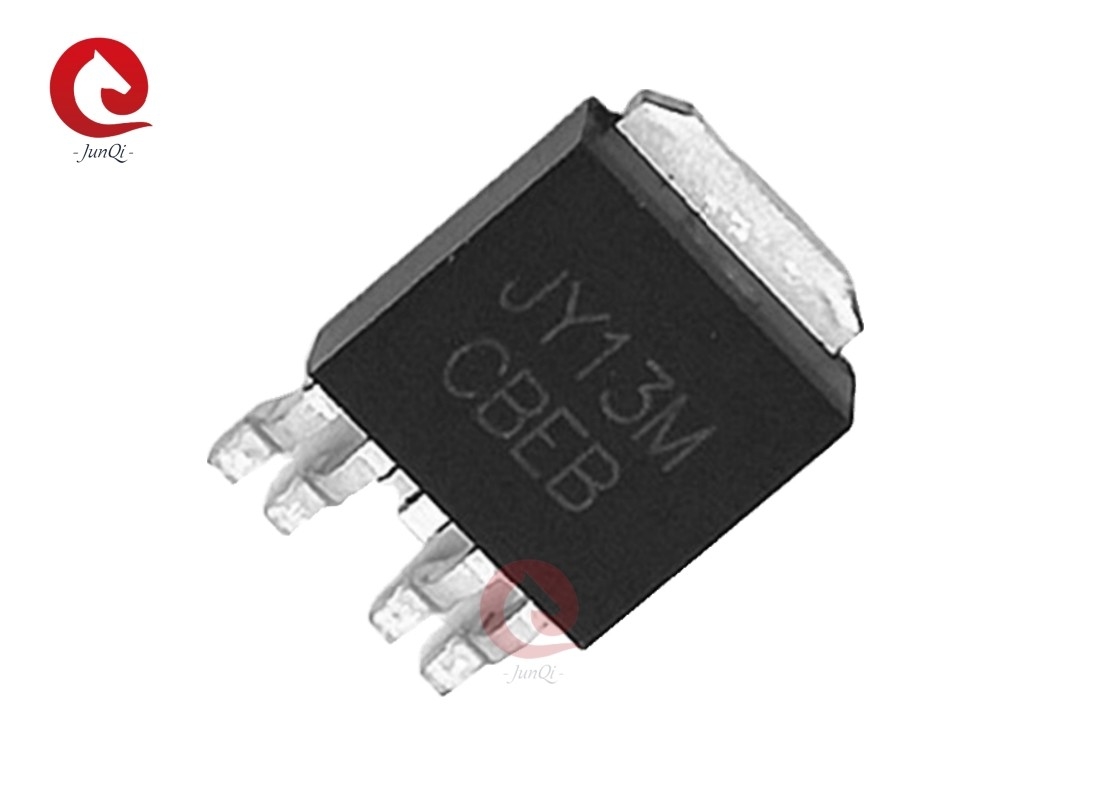

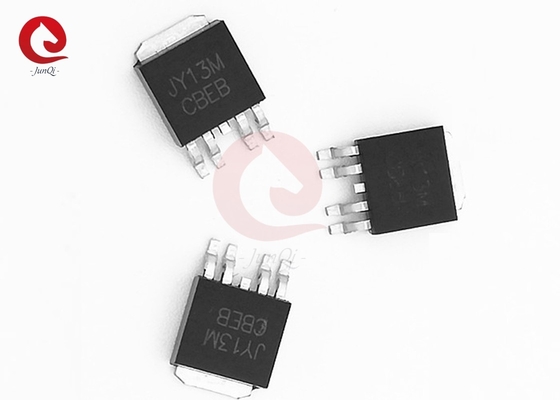

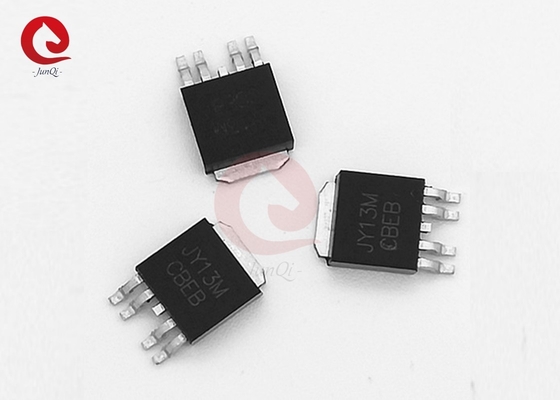

N и P канал 40V MOSFET JY13M
Общие описания:
JY13M - это транзисторы силового поля с режимом повышения логики N и P-каналов, которые могут обеспечивать отличный RDS ((ON) и низкий заряд ворот.Инверторы и другие приложения.
Особенности:
| Устройство | VBR(DSS) | RDS ((ON) MAXTJ=25oC | Пакет |
| N-канал | 40 В | < 30mΩ@VGS=10В,ID=12А | TO252-4L |
| < 40mΩ@VGS=4,5В, ID=8A | |||
| П-канал | -40 В | < 45mΩ@VGS=-10В, ID=-12А | |
| < 66mΩ@VGS=-4,5В, ID=-8A |
Низкая емкость ввода
¢ Быстрая скорость переключения
Конфигурация пин:
Абсолютные максимальные значения (Ta=25°C, если не указано иное)
| Параметр | Символ | N канал | Канал P | Единица | |
| Напряжение источника отвода | VDSS | 40 | -40 | V | |
| Напряжение источника входа | VDSS | ±20 | ±20 | ||
| Непрерывный Ток оттока |
Ta=25oВ | Я...D | 12 | - 12 | А. |
| Ta=100oВ | 12 | - 12 | |||
| Импульсный отводный ток | Я...DM | 30 | -30 | ||
| Максимальная мощность Рассеивание |
Ta=25oВ | ПD | 2 | W | |
| Ta=70oВ | 1.3 | ||||
| Соединение и хранение Температурный диапазон |
TJTСТГ | -55 до 150 | oВ | ||
| Термостойкость Соединение с окружающим |
RθJA | Десятки | 25 | oC/W | |
| Устойчиво. | 60 | ||||
| Термостойкость Соединение с корпусом |
RθJC | 5.5 | 5 | oC/W |
Электрические характеристики (Ta=25°C, если не указано иное)
TO252-4L Схема пакета:
