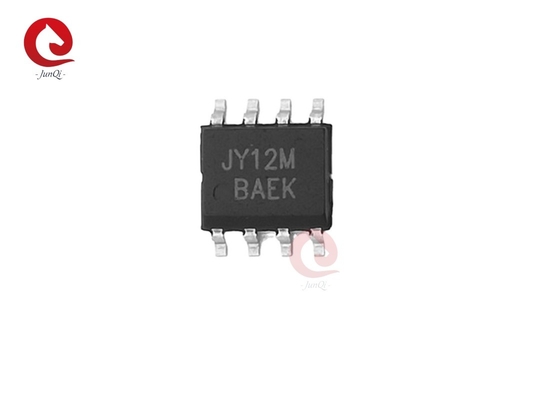

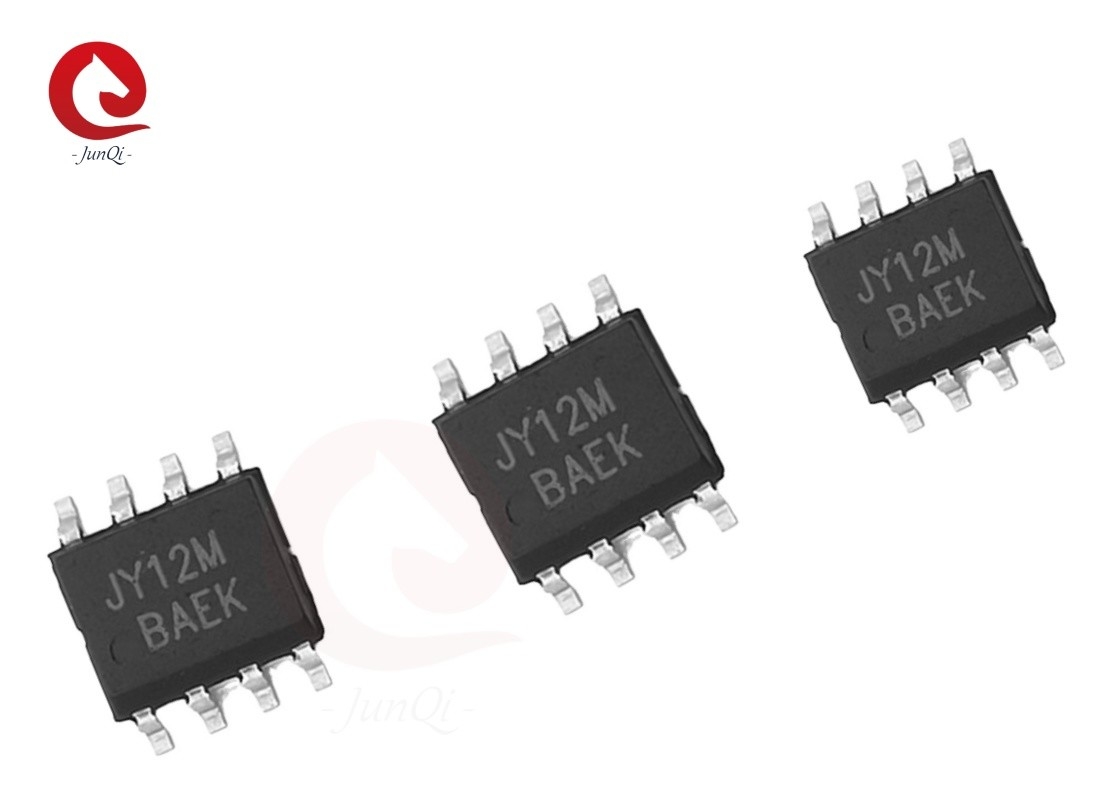

N и P канал 30V MOSFET JY12M 3-фазная H мостовая схема BLDC Mosfet Driver

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	JUYI
Сертификация:	ISO9001,CE
Номер модели:	JY12M

Оплата и доставка Условия:

Количество мин заказа:	50pcs (образец доступный)
Цена:	USD0.5-USD1/PC
Упаковывая детали:	сюита для экспорта
Время доставки:	зависите от количества /Negotiable заказа
Условия оплаты:	T/T, западное соединение, PayPal
Поставка способности:	10000пкс в месяц

контакт

Подробное описание продукта

Имя:	N и P каналы 30V MOSFET	Модель No.:	JY12M
Напряжение тока Сток-источника:	30 В	Напряжение тока Ворот-источника:	± 20 В
Пульсированное течение стока:	30А	Максимальная рассеиваемая мощность:	1.5W
Работая температура соединения:	-55~150℃	Применение:	Преобразователь постоянного тока в постоянный
Цвет:	Черный
Выделить:	Мощность n и p каналов в режиме усиления , Мод усиления мощности N-канала MOSFET , Режим усиления мосфета канала 30Вn

Общие описания:

JY12M представляет собой N и P каналы логического усиления режима транзисторы силового поля производятся с использованием высокой плотности клеток DMOS траншеи технологии.Этот процесс высокой плотности специально разработан, чтобы минимизировать сопротивление в состоянииЭти устройства особенно подходят для применения низкого напряжения, таких как управление питанием мобильных телефонов и ноутбуков компьютеров и других батарейных схем, где переключение высокой стороны,и низкие линейные потери мощности необходимы в очень небольшом контуры поверхности монтажного пакета.

Особенности:

Устройство	RDS ((ON)Максимум	Я...DMAX(25°C)
N-канал	20mΩ@VGS=10В	8.5А
N-канал	32mΩ@VGS=4,5В	7.0A
П-канал	45mΩ@VGS=-10В	-5,5А
П-канал	85mΩ@VGS=4,5В	-4.1А

*Низкая емкость ввода

*Быстрая скорость переключения

Применение:

● Управление энергией
● Конвертер постоянного тока
● Управление двигателем постоянного тока
● Инвертор LCD-телевизора и монитора
● Инвертор CCFL

Конфигурация PIN:

N и P канал 30V MOSFET JY12M 3-фазная H мостовая схема BLDC Mosfet Driver 0

Абсолютные максимальные значения (Ta=25°C, если не указано иное):

Параметр		Символ	N канал		Канал P		Единица
			10 секунд	Устойчиво.	10 секунд	Устойчиво.
Напряжение источника отвода		VDSS	30		-30		V
Напряжение источника входа		VDSS	± 20		± 20
Постоянный отток	Ta=25°C	Я...D	8.5	6.5	- Семь.0	- Пять.3	А.
	Ta=70°C		6.8	5.1	- Пять.5	- Четыре.1
Импульсный отводный ток		Я...DM	30		-30
Максимальное рассеивание энергии	Ta=25°C	ПD	1.5				W
	Ta=70°C		0.95
Температура рабочего пересечения		TJ	-55 ~ 150				°C
Соединение теплового сопротивления с окружающей средой		RТГЯ	61	100	62	103	°C/W
Соединение теплового сопротивления с корпусом		RΘJC	15		15		°C/W

Схема пакета SOP-8:

Незначительно.	В миллиметрах
Незначительно.	Минуты	Макс
А.	1.35	1.75
А1	0.10	0.25
В.	0.35	0.49
В	0.18	0.25
D	4.80	5.00
Е	3.80	4.00
e	1.27BSC
H	5.80	6.20
h	0.25	0.50
Л	0.40	1.25
Т	0°	7°
