Создать значение для клиентов. Целостность и беспроигрышное.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | JUYI |
| Сертификация: | ISO9001,CE |
| Номер модели: | JY2605M |
| Количество мин заказа: | 50pcs (образец доступный) |
|---|---|
| Цена: | USD0.5-USD1/PC |
| Упаковывая детали: | сюита для экспорта |
| Время доставки: | зависите от количества /Negotiable заказа |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Поставка способности: | 10000пкс в месяц |

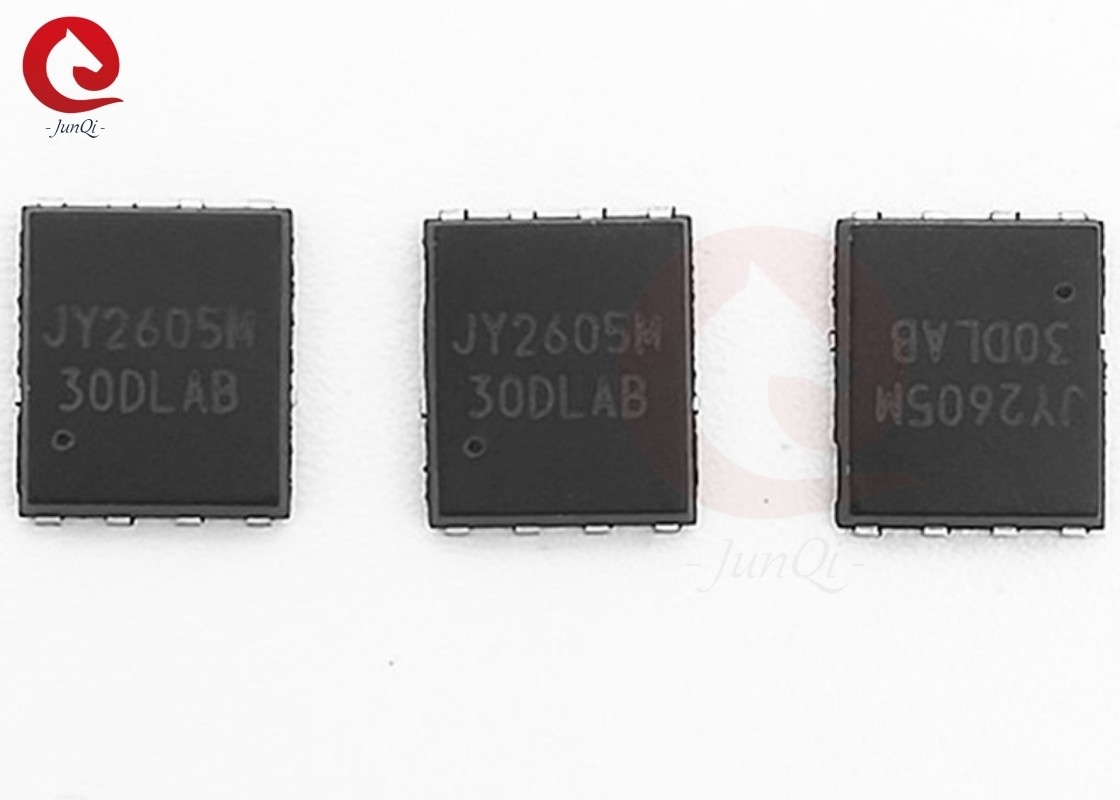

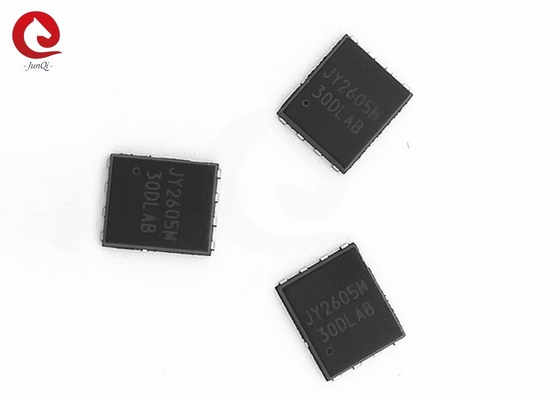

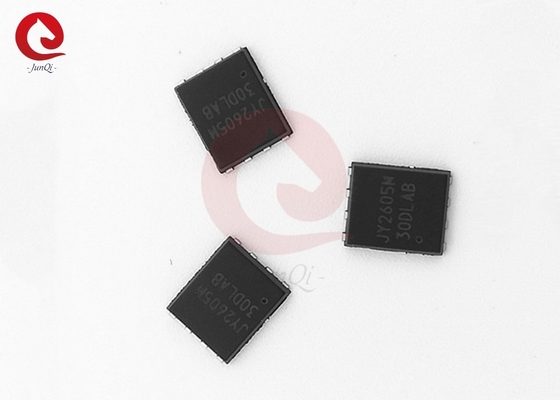

| Имя: | Мод усиления мощности N-канала MOSFET | Модель No.: | JY2605M |
|---|---|---|---|
| Тип: | Двойной канал N | Напряжение тока Сток-источника: | 60 В |
| Напряжение от закрытого источника: | ± 20 В | Непрерывное течение стока: | 50А (Ta=25°C) |
| Импульсный отводный ток: | 185A | Максимальная рассеиваемая мощность: | 65 Вт |
| Shap: | Площадь | Цвет: | Черный |
| Выделить: | Двухканальный режим усиления мощности,Мосфеты мощности режима усиления 12В,Мосфеты мощности в режиме усиления 24 В |
||
Общее описание:
Продукт использует новейшие методы обработки траншеи для достижения высокой плотности клеток и уменьшает сопротивление при низком заряде шлюза.Эти особенности объединяются, чтобы сделать эту конструкцию чрезвычайно эффективным и надежным устройством для использования в приложениях переключения питания и широкого спектра других приложений.
Особенности:
● 60В/50А, RDS ((ON) =14mΩ@VGS=10V ((типичный)
● Быстрое переключение и обратное восстановление
● Полная характеристика лавинного напряжения и тока
● Отличная упаковка для хорошего рассеивания тепла
Применение:
● Приложение для переключения питания
● Синхронная ректификация
● Двигатель для систем 12-24 В
Описание PIN:
Абсолютные максимальные значения ((Tc=25°C, если не указано иное):
| Символ | Параметр | Рейтинг | Единица | |
| VДС | Напряжение источника отвода | 60 | V | |
| VGS | Напряжение порта-источника | ± 20 | V | |
| Я...D | Постоянный отток | Tc=25°C | 50 | А. |
| Tc=100°C | 35 | |||
| Я...DM | Импульсный отводный ток | 185 | А. | |
| ПD | Максимальное рассеивание энергии | 65 | W | |
| TJTСТГ | Диапазон температуры рабочего соединения и хранилища | -55 ~ +175 | °C | |
| RΘJC | Тепловое сопротивление - соединение с корпусом | 2.3 | °C/W | |
DFN5*6 Схема пакета:
| Символ | Обычные | |||
| мм | дюйм | |||
| Минуточку. | Макс. Макс. | Минуточку. | Макс. Макс. | |
| А. | 1.03 | 1.17 | 0.0406 | 0.0461 |
| b | 0.34 | 0.48 | 0.0134 | 0.0189 |
| c | 0.203 BSC | 0.0080 BSC | ||
| D | 4.80 | 5.40 | 0.1890 | 0.2126 |
| D1 | 4.80 | 5.00 | 0.1890 | 0.1969 |
| D2 | 4.11 | 4.31 | 0.1620 | 0.1700 |
| D3 | 1.60 | 1.80 | 0.0629 | 0.0708 |
| Е | 5.95 | 6.15 | 0.2343 | 0.2421 |
| Е1 | 5.65 | 5.85 | 0.2224 | 0.2303 |
| Е2 | 3.30 | 3.50 | 0.1300 | 0.1378 |
| Е3 | 1.70 | / | 0.0630 | / |
| e | 1.27 BSC | 0.05 BSC | ||
| Л | 0.05 | 0.25 | 0.0019 | 0.0098 |
| L1 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| L2 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| Я | / | 0.18 | / | 0.0070 |
| k | 0.5 | 0.7 | 0.0197 | 0.0276 |
